2. Внутрішньозаводське електропостачання.
Мережі електропостачання поділяються:
Мережі зовнішнього електропостачання (повітряні лінії від підстанції енергосистеми
до ГПП або ЦРП ).
Мережі внутрішнього електропостачання (розподільчі лінії від ГПП або ЦРП до цехових
трансформаторних підстанцій - ЦТП) .
Схеми внутрішнього та зовнішнього електропостачання виконуються з урахуванням особливостей режимів роботи споживачів, можливостей подальшого розширення виробництва, зручності обслуговування і т.д.
Електропостачання промислових підприємств може виконуватися від власної електростанції (наприклад від ТЕЦ), від енергетичної системи , а також від енергетичної системи при наявності власної електростанції, яка працює з нею паралельно.
Схема електропостачання від власної електростанції.
Якщо власна електростанція знаходиться близько від цехів підприємства і напруга розподільчої мережі співпадає з напругою генераторів електростанції, то розподіл електроенергії по підприємству виконується по наступній схемі:

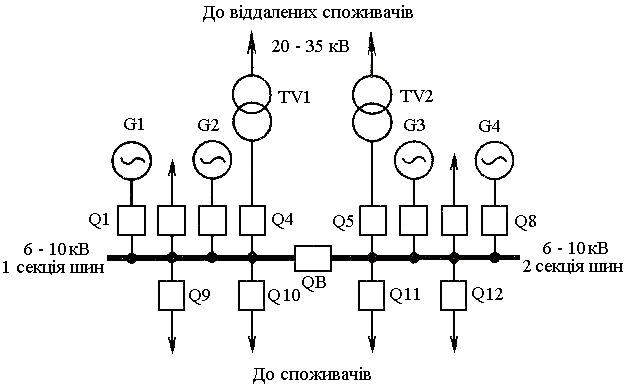

Рис.
13.4. Схема електропостачання від власної
електростанції. TV
–
трансформатори, G
–
ге-нератори, Q,
QB
– вимикачі.
В залежності від величини напруцги джерела живлення електропостачання може виконуватись по трьох схемах:
а). Застосовується для споживачів 3 категорії.
б). Застосовується для споживачів 2 і 3 категорії.
Дані схеми використовуються при живленні від районної підстанції напругою 6-20 кВ в тому випадку, якщо підприємтсво знаходиться на відстані 5-10 км під підстанції системи. При більшій відстані використовують схему в).
в). В схемі замість вимикачів на стороні високої напруги 35-220 кВ використовують корокозамикачі та відсікачі. Потужність трансформаторів і переріз проводів ліній вибирають так, щоб в нормальному режимі вони були завантажені на 80-90%, а при можливому пошкоджені однієї з ліній або трансформатора могли б запезпечити безперебійне електропостачання електроенергією підприємство.

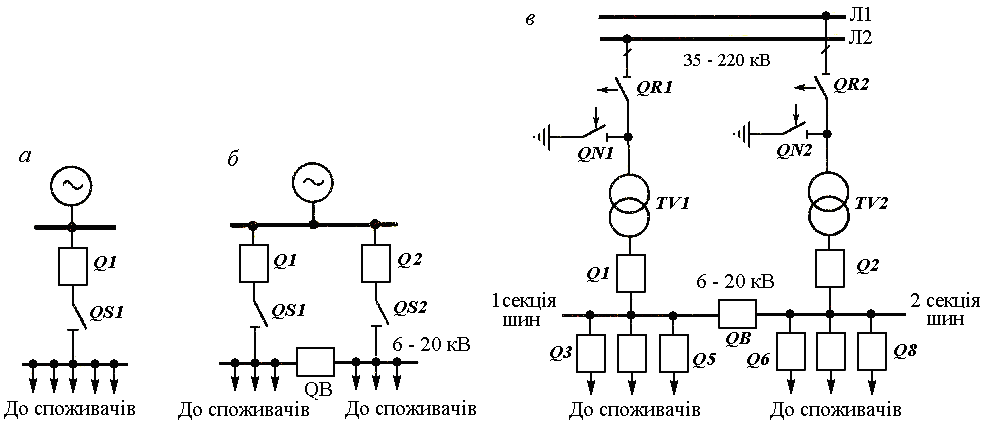

Рис. 13.5 Схема електропостачання від енерго- Рис. 13.6 Схема електропостачання від
системи при напрузі 6 – 10 – 20 кВ енергосистеми при напрузі 35 – 220 Кв.
На малюнках 13.5,13.6 позначено: Q1 – Q8 вимикач масляний,QB вимикач секційний, QR1 – QR2 відсікач, QN1 – QN2 короткозамикач, QS1 – QS2 роз’днувач, TV1 TV2 силові трансформатори.
Приєднання розподільчих пристроїв напругою 6 – 10 кВ та понижуючих тран-сформаторних підстанцій до шин ГПП або ЦРП може бути виконано по радіальній або магістральній схемах.
При радіальній схемі електропостачання від ГПП до цехових підстанцій присутні наступні переваги: 1). Простота виконання;
2). Надійність експлуатації;
3). Можливість застосування швидкодіючого захисту та автоматики.

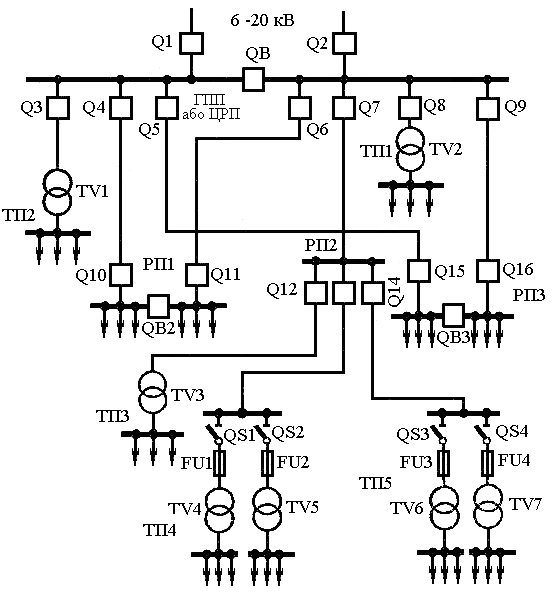

Рис. 13.7. Радіальна схема.
На малюнках 13.7 позначено: Q1 – Q12 вимикач масляний,QB1 – QB1 вимикач секцій-ний, QS1 – QS4 роз’днувач TV1 –TV7 силові трансформатори, ТП1 – ТП5 трансформаторні підстанції, FU1 – FU4 запобіжник.
