Тема: Структура електроспоживачів, поняття про графіки електронавантажень. План:

1.Структура електроспоживачів та їх поділ.

2. Поняття про графіки електропостачання напругою до 1 кВ.

3. Добовий та річний графік.

4. Розрахунки електричних навантажень.

1. Структура електроспоживачів та їх поділ.

В залежності від функцій, що виконуються, можливостей забезпечення схем, живлення від енергосистеми, від величини та режиму споживання електроенергії та потужності, від особливостей використання електроенергії, всі споживачі поділяються на наступні основні групи:

- промислові і прирівняні до них, - виробничі і сільськогосподарські, - побутові,

- комунальні (організації, ресторани…);

До промислових споживачів відносяться підприємства: будівельні, транспорту, шахти, рудники, кар’єри, газові і нафтові промисли, зв'язку, комунальні господарства та побутового обслуговування. Промислові споживачі складають найбільшу групу. Кожна із груп споживачів має певний режим роботи. Наприклад електричне навантаження від комунально-побутових споживачів з перевагою освітлювального навантаження відрізняється великою нерівномірністю в різний час доби.

2. Поняття про графіки електропостачання напругою до 1кВ.

Електричне навантаження промислових підприємств, визначається вибором всіх елементів систем електропостачання. А саме: потужністю трансформаторних підстанцій, розподільчою системою, енергетичною системою. Отже, правильний розрахунок електричного навантаження є одним з найголовніших в побудові графіку електронавантаження.

Розрізняють наступні графіки активного і реактивного навантаження: добові та річні. Вони характерні для окремих галузей промисловості. В довідниковій літературі приводяться типові графіки активного і реактивного навантаження різних галузей народного господарства. Наприклад: деревообробна промисловість, чорна металургія, машинобудування і т.п.

Режим роботи споживачів змінюється в часи доби, дні тижня та в місяці року. При цьому змінюється навантаження всіх ланок. Такі зміни зображуються у вигляді графіку, на який по осі ординат відкладається активна або реактивна потужності (кВт/кВАр), а по осі абсцис – час, протягом якого підтримується це навантаження. Добові графіки можуть бути побудовані для окремих ланок системи електропостачання (мереж, підстанцій), а також для всієї енергетичної системи, що живлять даний район. Щоб охарактеризувати роботу окремих установок та пристроїв протягом року потрібно мати основні добові графіки: зимні та літні.

Найбільше навантаження на добовому графіку – називається максимальним добовим навантаженням.

3. Добовий та річний графік

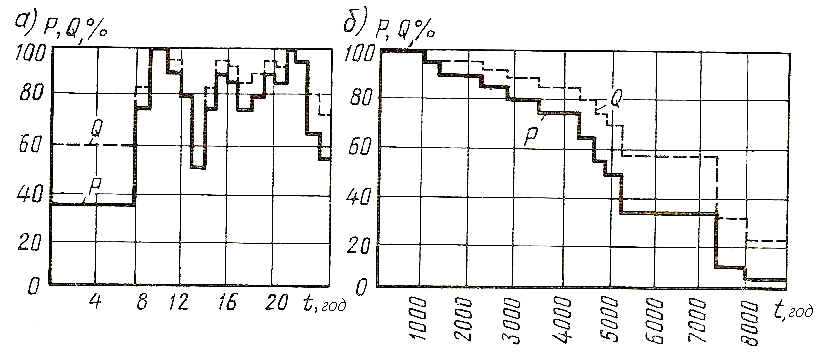

Рис. 7.2. Добові ( а ) та річні ( б ) графіки активного та реактивного навантажень.

Щоб побудувати річний графік навантаження з добового графіка визначаємо термін дії в годинах найбільшого навантаження та множимо на кількість днів року, тобто 365 днів. Далі цей час відкладаємо по осі абсцис. Аналогічно визначаємо інші ступені та визначаємо час дії даного навантаження, на осі абсцис додаємо цей термін і т. д., в кінці розрахунку цифра має бути 8760год- це термін електричного навантаження підприємства протягом року.

t1 = (2+0,754)∙365 = 1003,75 годин

t2 = 0,5 ∙365 = 182,5 годин і т. д.
