ГРУППА------------------ ФИО-------------------------------------------------------------------

Тест № 12 для государственного междисциплинарного аттестационного экзамена по направлению «Электроэнергетика» (551700) – 2002 г.

Электрические системы и сети

1. Определить поперечную составляющую падения напряжения в ЛЭП с сопротивлением фазы 2 + j2 Ом, если по ней протекает мощность нагрузки 50 + j50 МВ·А и напряжение на шинах нагрузки равно 100 кВ.

1. 0,0 кВ

2. 2 кВ

3. 1 кВ

4. 0,5 кВ

(указать номер правильного ответа)

Ответ номер: __________

2. По ГОСТ 13109.97 нормальные отклонения напряжения на шинах электроприемников составляют:

1) ± 1 %

2) ± 5 %

3) ± 10 %

4) +10 % и –5 %

5) +5 % и –10 %

(указать номер правильного ответа)

Ответ номер: ______

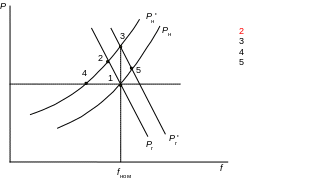

3. Нагрузка ЭЭС увеличилась с P_н до P_н’. Прошло только первичное регулирование, в результате чего рабочая точка режима переместится из точки 1 в точку с номером (см. рисунок):

(указать номер правильного ответа)

Ответ: __________

4. Трехфазная батарея конденсаторов была переключена из схемы соединения «звезда» в схему соединения «треугольник». При этом мощность конденсаторной батареи увеличилась/уменьшилась в __3___ раз.

(нужное подчеркнуть и указать численное значение)

5. При выборе трансформаторов на понижающих подстанциях учитывается возможность кратковременной перегрузки трансформаторов в аварийном режиме на:

1. 50 %

2. 30 %

3. 40 %

(указать номер правильного ответа)

Ответ: __________

Электромагнитные и электромеханические процессы

в ЭЭС

1.Укажите способы повышения динамической устойчивости передающей эл.станции?

Выбрать правильный ответ

1. Отключение нагрузки.

2. Электрическое торможение

3. Гашение поля генератора.

4. Форсировка возбуждения генераторов.

5. Применение токоограничивающих реакторов.

2.Укажите критерий динамической неустойчивости сложной многомашинной системы.

Выбрать правильный ответ

1. Площадь (энергия) ускорения меньше площади торможения

2. Площадь (энергия) торможения меньше площади (энергии) ускорения.

3. Рост собственных углов роторов генераторов.

4. Уменьшение числовых значений собственных мощностей.

5. Неограниченный рост всех взаимных углов роторов генераторов.

3.Как вычислить ударный ток к.з.?

Выбрать правильный ответ

1)

2)

3)

4.

5)

4.Каковы основные подходы к ресинхронизации синхронных машин и каковы условия успешной ресинхронизации?

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

5.Как влияет группа соединения обмоток трансформатора на трансформацию симметричных составляющих токов и напряжений в несимметричном режиме?

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Производство электрической энергии

1.Назовите область применения схемы с одной секционированной системой шин (без обходной системы шин).

Выберите верные ответы:

1) Напряжение 6 -10 кВ ГРУ ТЭЦ.

2) Напряжение 6 -10 кВ подстанций.

3) Напряжение 35 кВ станций и подстанций.

4) РУ 110 - 220 кВ станций и подстанций.

5) Упрощенные схемы РУ станций и подстанций.

6) Схемы 330 кВ и выше.

2.В каких случаях проводники не выбираются по экономической плотности тока?

Выберите верные ответы:

1) Сборные шины ОРУ и ЗРУ.

2) Сборные шины и ошиновка в пределах ОРУ и ЗРУ.

3) Ошиновка в пределах ОРУ и ЗРУ.

4) Сборные шины и ошиновка в пределах всей схемы электростанции.

5) Сборные шины и ошиновка в пределах всей схемы подстанции.

6) Цепи присоединений станций и подстанций.

3. Назовите способы гашения дуги, которые применяются в отключающих аппаратах и низкого, и высокого напряжения.

Выберите верные ответы:

1) Удлинение дуги.

2) Деление дуги на ряд коротких.

3) Гашение дуги в узких щелях.

4) Дуга в масле.

5) Движение дуги в магнитном поле.

6) Газовое дутье.

7) Дуга в вакууме.

8) Многократный разрыв цепи тока.

4.В каких случаях пуск и останов блока ТЭС производится от

рабочего трансформатора собственных нужд?

Выберите верные ответы:

1) во всех случаях.

2) При отсутствии генераторного выключателя.

3) При наличии генераторного выключателя.

4) При наличии генераторного выключателя нагрузки.

5) При использовании трансформатора собственных нужд с расщепленной обмоткой.

5. Укажите способы ограничения токов КЗ.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
