2.2. Выбор захватных приспособлений
Для подъема железобетонных элементов выбираем монтажную оснастку для каждого элемента с учетом: массы элемента, конфигурации элемента, наличия монтажных петель или отверстий. Грузозахватные приспособления должны обеспечивать удобство строповки и расстроповки элементов, надежность и безопасность ведения работ, подачу строительных конструкций на проектную отметку.
Грузозахватные приспособления подлежат систематическому испытанию с пробной нагрузкой и могут использоваться только в соответствии с паспортной грузоподъемностью.
Основные характеристики монтажной оснастки
Монтируемый элемент |
Монтажная оснастка |
|||||
Наименование элемента |
Масса элемента, т |
Наименование строповочного устройства |
Эскиз строповочного устройства |
Грузоподъемность, т |
Масса, т |
Высота, м |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Подъем плит перекрытия 4-х ветвенным стропом |
2,8 |
4-х ветвенный строп |
|
5 |
0,044 |
4,5 |
Подъем поддона с кирпичом 330 шт. 4-х ветвенным стропом |
1,3 |
4-х ветвенный строп |
|
5 |
0,044 |
4,5 |

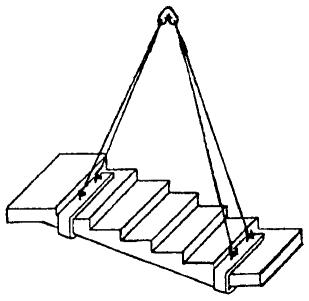

Подъем лестничного марша вилочным захватом |
1,52 |
4-х ветвенный строп |
|
5 |
0,044 |
4,5 |
Подъем раствора в ящиках 4-х ветвенным стропом гирляндным способом |
2 |
4-х ветвенный строп |
|
5 |
0,044 |
4,5 |
2.3. Выбор монтажного крана по техническим параметрам
Qmax =qэл+qc=2,8+0,044=2,844 т
Lстр=a/2+b+c=6/2+2,5+16,02=21,52 м
Hстр=ho+hз+hс+hэл=0,9+5,3+0,5+4,5+0,22=11,42 м
Подбираем кран КБ – 311 с грузоподъемностью 5 т, вылетом стрелы 25 м и высотой подъема 30 м.
2.4. Калькуляция трудозатрат
№ п/п |
Обоснование по ЕНиР |
Наименование строительного процесса |
Объм |
Состав звена |
Норма времени |
Затраты труда на объем работ |
||||||
Ед.изм. |
Кол-во |
Ч-ч |
М-ч |
Ч-ч |
Ч-дн |
М-ч |
М-см |
|||||
1 |
Е8-6-3 |
Кладка наружных стен средней сложности при высоте этажа до 4 м |
м3 |
134,31 |
К 4р – 1 К 3р – 1 |
7,9 |
0,57 |
1061,05 |
132,63 |
76,56 |
9,57 |
|
2 |
Е8-6-7 |
Кладка внутренних стен при высоте этажа до 4 м |
м3 |
63,51 |
К4р – 1 К 3р – 1
|
5,49 |
0,56 |
348,67 |
43,58 |
35,57 |
4,45 |
|
3 |
Е7-47-2 |
Укладка лестничных площадок массой более 1 т |
100 шт. |
|
М 4р – 2 М 3р – 1 М 2р - 1 |
282,03 |
56,19 |
|
|
|
|
|
4 |
Е7-47-4 |
Укладка лестничных маршей массой более 1 т |
100 шт. |
|
М 4р – 2 М 3р – 1 М 2р - 1 |
261,8 |
56,19 |
|
|
|
|
|
5 |
Е7-45-5 |
Монтаж плит перекрытия площадью до 5 м2 |
100 шт. |
0,36 |
М 4р – 1 М 3р – 2 М 2р - 1 |
207,06 |
25,06 |
74,54 |
9,32 |
9,02 |
1,13 |
|
6 |
Е7-45-6 |
Монтаж плит перекрытия площадью до 10 м2 |
100 шт. |
0,36 |
М 4р – 1 М 3р – 2 М 2р - 1 |
315,54 |
49,7 |
113,59 |
14,2 |
17,89 |
2,24 |
|
7 |
Е7-44-10 |
Установка перемычек массой до 0,3 т |
100 шт. |
1,56 |
М 4р – 1 М 3р – 1 М 2р - 1 |
17,61 |
8,63 |
27,47 |
3,43 |
13,46 |
1,68 |
|
Итого: |
|
|
|
|
||||||||
