Офсетная листовая печатная машина Man Roland r 706 l

Man Roland R 706 L – листовая офсетная печатная машина среднего формата. Благодаря высокой производительности и значительной степени автоматизации уже в базовой комплектации позволяет достигнуть высокой рентабельности и автоматизации печатного процесса. Ее отличает высочайшее качество печати и возможность запечатывать широкий диапазон материалов, начиная от сигаретной бумаги и заканчивая картоном до 1 мм.

Таблица 1.4

Технические характеристики

Характеристика	Значение
Количество секций	6
Формат бумаги, мм	мин. 340480 макс. 7401040
Формат печати (макс), мм	7151020
Производительность, оттисков/час	15 000
Толщина запечатываемого материала	1 мм
Установленная мощность базовой машины	514 кВт, 3 Х 400 / 230 В, 50 Гц
Толщина пластин, мм	0,3-0,5
Размер печатных пластин, мм	785  1050
Размер офсетного полотна, мм размер толщина подкладка	9101060 0,9 7801050
Габариты, мм	11 933  3 450  2140
Вес, кг	49 350

Дополнительное оснащение машины

• дополнительный датчик двойного листа;

• пульт дистанционного управления с автоматическим денситометром;

• комплект устройств для проводки картона;

• устройство разглаживания листов в межсекционной листопроводящей системе;

• пакет «Profit Plus Lack»: двойной лаковый модуль, система камерного ракеля, возможность очень точной коррекции натиска;

• щеточное устройство смывки печатного цилиндра в лаковом модуле ;

• устройство рециркуляции лака, включая узел охлаждения;

• инфракрасная / термовоздушная промежуточная и конечная сушка;

• увлажнение с дельта-эффектом Rolandmatic Delta dampening;

• переговорное устройство Intercom;

• снабжение воздухом Becker Vari Air system;

• темперирование красочных аппаратов;

• устройство отсоса противоотмарывающего порошка Grafix powder spray recovery system;

• распылитель Grafix cantronic 3000 powder spray. [12]

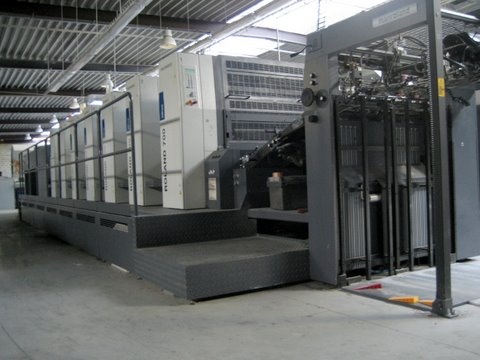

Рис.3. Изображение офсетной печатной машины Roland R 706L

Рис. 4. Соотношение размеров формы, бумаги и изображения

Для сравнения выбрана листовая офсетная печатная машина KBA Rapida 105-6L. Данное оборудование так же, как и Roland R 706L включает в себя шесть секций, но позволяет воспроизводить печать на картоне большей плотности. Максимальная производительность их одинакова, однако по габаритам и весу предпочтение отдадим Roland R 706L. Габариты выбранного оборудования позволят занять меньшую площадь в печатном цехе, а вес обеспечит меньшие вибрации при работе машины, что тоже немаловажно для предприятия.

Таблица 1.5

Сравнение двух вариантов машин

Характеристика	Man Roland R 706 L	KBA Rapida 105-6L
Количество секций	6	6
Формат бумаги, мм	мин. 340480 макс. 7401040	мин. 360520 макс. 7201050
Формат печати (макс), мм	7151020	7101030
Производительность, оттисков/час	15 000	15 000
Толщина запечатываемого материала, мм	картон до 1,2 мм	картон до 1 мм
Мощность базовой машины	65	65
Толщина пластин, мм	0,3-0,5	0,5
Размер печатных пластин, мм	7851050	795  1050
Размер офсетного полотна, мм	9101060	875  1060
Габариты, мм	11 933  3 450  2140	12 120  4 030  2 280
Вес, кг	49 350	39 800
