Електрогідравлічний привод егсп
Електрогідравлічний привод ЕГСП (рисунок 1.8) включає два каскади керування і наступні елементи:
1 – заслінка (дросельний пристрій типу сопло-заслінка);
2, 3 – сопла (перший каскад керування);
4 – розподільний золотник із закритими робочими вікнами (другий каскад керування);
5, 6 – лінії, що приєднуються до гідродвигуна;
7 – гідродвигун (гідроциліндр);
8 – датчик зворотного зв'язку;
9 – пристрій УМЕ-100;
10 – електромеханічний перетворювач ЕМП.

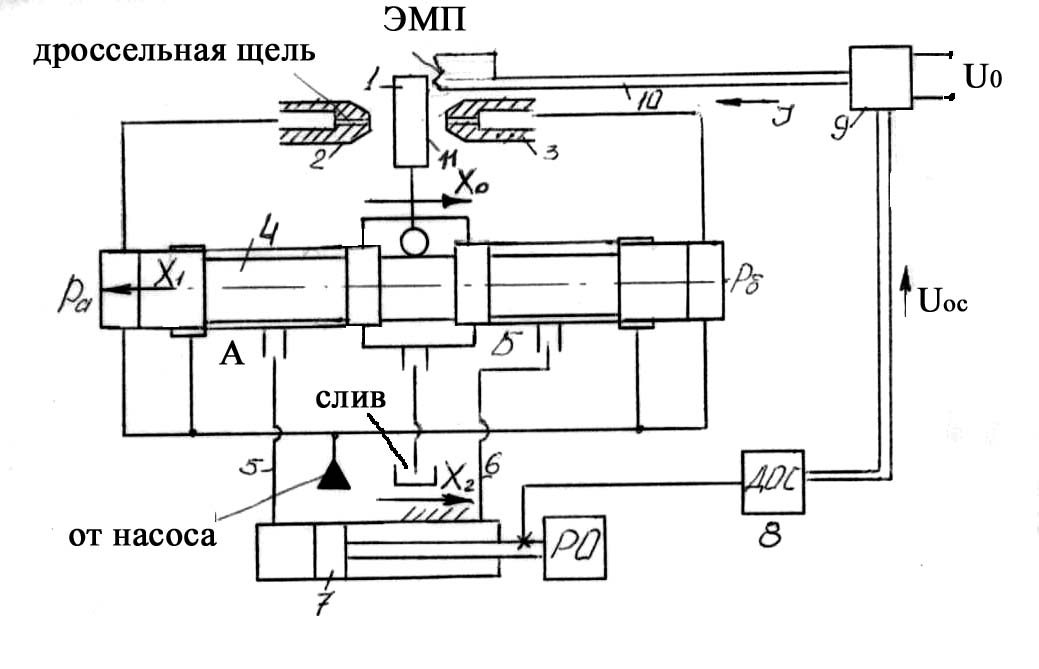

Рисунок 1.8 – Схема гідроприводу моделі ЕГСП
Цей привод ЕГСП призначений для виконання різних технологічних робіт із програм, що задається на магнітних стрічках, перфокартах, у пам'яті ЕОМ.
Сигнал
керування у вигляді напруги
надходить в пристрій 9, куди також
надходить сигнал від ДОС
.
Виробляється різниця напруг
,
що перетворяться в струм
,
останній надходить у котушку ЭМП.
Заслінка притягується, зменшуючи,
наприклад, дросельну щілину 11. У результаті
цього тиск
зростає, стає більше, ніж тиск
.
Різниця тисків
зміщує золотник 4 вліво, відкривається
прохідний перетин розподільчого
золотника 4, і прохід рідини з лінії А
в поршневу порожнину циліндра, що одержує
переміщення для виконання механічної
роботи. Зі зливальної порожнини циліндра
по лінії
рідина витісняється на злив у бак.
Заслінка ЭМП за допомогою лінійної
пружини зв'язана з плунжером 4. Коли сила
пружини стане рівній силі на ЭМП, заслінка
повернеться із середнього положення,
тиски ра
і рб
вирівнюються
і золотник зупиниться. У такий спосіб
здійснюється переміщення робочого
органа по програмі.
Гідроприводи з логічним керуванням
Нехай з пункту контролю деталь скочується по похилій площині, у якій виконані отвори, які зачиняються люками АВСД (рисунок 1.9). Кожен люк відкривається своїм приводом.
Якщо Х1=1 і Х2=1, то логічний елемент «И» видає вихідний сигнал У1=Х1Х2, і гідроциліндр 1 відкриває люк А, деталь потрапляє в отвір під люком А. Якщо Х1=1, а Х2=0, то відкривається люк В, люк А при цьому закритий. Якщо Х2=1, а Х1=0 то поршнем 3 відкривається люк С (люки А і В закриті). Четвертий люк Д (на рисунку не показаний) завжди відкритий, і деталь проходить у прийомний бак через отвір під цим люком при Х1=0 і Х2=0 (при цьому інші люки закриті).

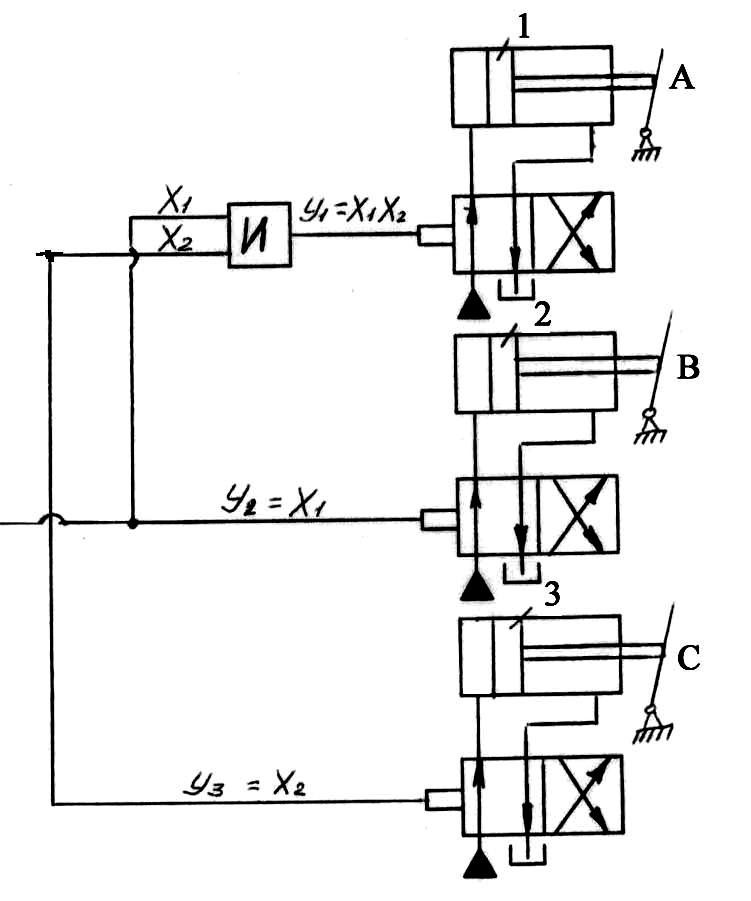

Рисунок 1.9 – Схема гідроприводу з логічним елементом
Контрольні питання
Як працює гідропривід з відкритою та замкненою системою циркуляції рідини?
В чому складається відміна гідроприводу від пневмопривода?
Яку функцію виконує зворотній зв'язок в слідкуючому гідроприводі копіювального верстата?
Який принцип дії електрогідравлічного слідкуючого привода (ЕГСП)?
Яке фізичне тіло називається рідиною?
Який стан набувають пара і рідина, які перебувають у невагомості?
Які переваги і недоліки має гідропривід?
Розділ 2 робочі рідини. Основні властивості
Робоча рідина – фізичне тіло, яке володіє великою рухливістю часток, завжди приймаючи форму судини, у якому воно знаходиться. З погляду гідравліки газ – теж рідина.
Рідини підрозділяються на:
– краплинні (у невагомості утворять краплі);
– газоподібні (у невагомості крапель не утворять).
Краплинні рідини мало стисливі.
Надалі ми будемо приймати рідину як однорідну масу.
Функції виконувані рідинами в ГПА і ГПП:
– передача енергії від джерела до споживача;
– змащування всіх елементів (рухливих і нерухомих);
– перенос тепла.
Найчастіше в гідроприводах застосовуються олії на нафтовій основі: індустріальні олії (Інд 5; 8; 12; 20; 30; 45), турбінні олії (Т20;Т22), веретенні олії.
Для роботи в широкому діапазоні температур застосовуються олії:
– ВМГЗ;
– МГ-30;
– в авіації АМГ-10;
– МВП (приладове).
Недолік мінеральних олій – їхня горючість.
Розроблені також негорючі рідини для роботи в гарячих цехах.
Відповідно до міжнародного стандарту ISO негорючі рідини розділяються на класи:
– водяні емульсії типу "олія у воді", що містять 97% води і 2-3 % олії з добавками;
– водяні емульсії типу "вода в олії", містить 40% олії і 60 % води з додаванням присадок;
– водно-гликолеві рідини, що містять 35-50% води, розчинні гликолі і загусники;
– синтетичні рідини, що не містять води.
Застосовувати воду як робочу рідину не рекомендується, тому що окисляються і корозуются робочі поверхні елементів гідроприводів.
Вимоги до рідини:
– негорючість;
– фізична стабільність;
– хімічна стабільність ( не окисляться або мало окисляться);
– повинна мати стійкість при роботі при високих температурах;
– володіти гарною мастильною здатністю;
– повинна бути сумісна з конструкційними матеріалами;
– рідина не повинна бути забруднена, тому що забруднення потрапляють у щілини і заклинюють робочі органи.
Розроблено 19 класів чистоти робочих рідин.
