Направляюча гідроапаратура До неї відносяться: розподільні золотники  золотникового і кранового типу, зворотні клапани, гідрозамки (керовані зворотні клапани).

Розподільні золотники виконуються з дискретною і безупинною дією. Обидва типи мають декілька позицій (рисунок 5.11).

а) б)

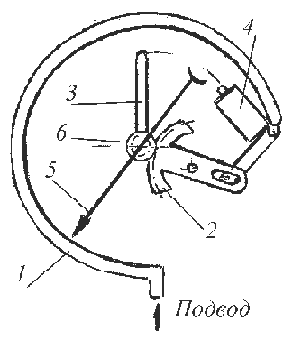

1  трубка Бурдона;

2  зубцюватий сектор;

3  прапорець (який можемо встановлювати в будь-яке положення);

4  мікровимикач;

5  стрілка;

6  зубчасте колесо.

Рисунок 5.10  Схема дії електроконтактного манометра типу ЕКМ:

а)  манометр;

б) – умовне зображення на схемах.

а) б)

Рисунок 5.11  Умовне зображення трьохпозиційних золотників:

а)  дискретної дії,

б)  безупинної дії.

У розподільних золотниках дискретної дії робочі вікна закриваються чи відкриваються цілком (на весь робочий перетин); у золотниках безупинної дії прохідні перетини змінюються відповідно до програмного керування (пристрої керування на рисунку не показані).

Промисловістю випускаються золотники дискретної дії 3-х типів: Г, У, Р, наприклад: Г73–1; Г74–2.У10; У16; У22 (умовний прохід позначають числом у мм), Р10.2, РХ10; РХ16.

Переміщення золотника в корпусі можливо при наявності радіального зазору між цими деталями, по якому відбуваються виток рідини:

де  діаметр золотника;  діаметральний зазор; (  радіальний зазор);

  перепад тисків на ущільнювальному паску;

_д коефіцієнт динамічної в'язкості,

 довжина ущільнювальної перемички, що залежить від діаметрального зазору z.

При малих діаметральних зазорах відбувається заклинювання золотника в корпусі через деформацію корпуса і зарощування щілин. Зазор повинний складати 10  15 мкм.

На золотники також діють осьові гідродинамічні сили. Для поліпшення роботи золотників на їхніх ущільнювальних перемичках виконуються канавки шириною 0,3 - 0,5 мм.

Схеми керування золотниками показані на рисунку 5.12.

Промисловістю випускаються розподільні золотники однакової конструкції, з однаковим числом позицій, але з різним напрямком потоків у них і з різною середньою позицією (рисунок 5.13).
