Редукційні клапани
Призначені для зменшення тиску на виході клапана в порівнянні з тиском на вході, і підтримування цього зниженого тиску на постійному рівні ( =const).
Випускаються прямої і непрямої дії; зі зливальним клапаном і без нього.
Редукційний
клапан
Від насоса
В гідросистему
Робоче вікно
а) б)
Рисунок 5.6 Редукційні клапани прямої дії:
а) зі зливом,
б) без зливу рідини.
Вихід клапана тиску ( ) обов'язково повинний бути з'єднаний з навантаженням, наприклад з гідродвигуном або закритою камерою. Якщо тиск зростає, те плунжер (рисунок 5.6, б) зміщається вліво, і робоче вікно зменшується, відповідно зменшується витрата рідини. Тиск знижується до колишньої величини.
Редукційний клапан має помилку
регулювання
МПа,
пов'язану зі зміною зусилля пружини.
Переміщення плунжера малі, не більш
(0,1
0,6 мм).
У верстатобудуванні випускаються редукційні клапани непрямої дії (застосовуються переважно).
Редукційний клапан непрямої дії працює в такий спосіб (рисунок 5.7): рідина підводиться до апарату з тиском ; далі вона проходить через робоче вікно на вихід з тиском . Тиск подається на торці плунжера (із площами S2 і S1). Крім того, через дросель 3 безупинно проходить частина рідини в надклапанну порожнину з площею S3, рідина відкриває кульковий клапан 6 і проходить на злив.
Під
різницею тисків
–
зусиллям несилової пружини (Рпр
пружини) і ваги плунжера (G) дотримується
умова рівноваги плунжера у вигляді:
,
де
- зусилля пружини 2.
Робоче вікно
підвід
злив
1 плунжер (грибоподібний);
2 несилова пружина;
3 дросель (демпфер);
4 канал;
5 канал;
6 кульковий клапан із силовою пружиною.

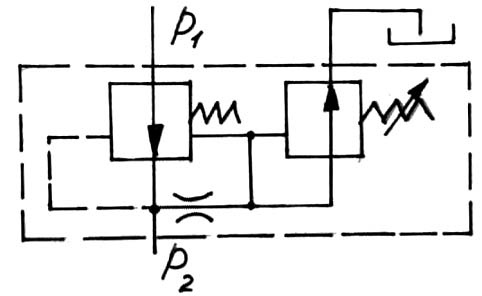

Рисунок 5.7 Схема редукційного клапана непрямої дії:
а) клапан;
б) умовне зображення .
Якщо, наприклад, тиск зросте на р, то порушиться вищенаведена рівновага сил і плунжер 1 зміститься нагору, зменшуючи робоче вікно. Витрата через це вікно зменшиться, а тиск повернеться до колишнього значення.
Необхідний тиск (редуційований) встановлюється за допомогою настроювання кулькового клапана 6, що буде підтримуватися постійним при будь-якому значенні тиску за рахунок зміни площі робочого вікна.
Промисловістю випускаються редукційні клапани моделі Г57–2 (з однобічним проходом рідини) і моделі Г57–6 (із проходом рідини в обидва боки).
Редукційні клапани застосовується в гідросистемах, коли рідина від насоса подається до декількох споживачів працюючих на різних тисках (рисунок 5.8).
1, 2 гідроциліндри;
3 гідромотор.
Рисунок 5.8 Схема гідроприводу з декількома споживачами
Реле тиску і електроконтактні манометри
Призначені для формування електричного сигналу при зміні тиску в системі. Реле тиску набудовується на спрацьовування при підвищенні чи зниженні тиску.
Виконується в двох варіантах:
а) Г62–1 з витоками рідини (рисунок 5.9, а);
б) ПГ62–2 без витоків рідини (рисунок 5.9, б).
Реле тиску випускаються промисловістю на тиск 20 МПа (тип ПГ 62-1) і 6 і (ПГ 62-2).
Електронний манометр одночасно контролює величину тиску і формує електричний сигнал (рисунок 5.10). Як чуттєвий елемент використовується трубка 1 Бурдона. Під дією тиску трубка 1 розпрямляється, повертаючи через сектор 2 зубчасте колесо 6 і стрілку 5. Прапорець 3 впливає на кінцевий вимикач 4, останній формує електричний сигнал.
Випускаються електроконтактні манометри з межами виміру тисків 0,1-10 МПа, 16-160МПа, 0,06-2,4 МПа, клас точності приладів 1,5, діапазон експлуатаційних температур від 0 до + 600 С.
Підвод рідини
підвод
а) б)
а) з витоками рідини: 1 плунжер; 2 силова пружина; 3 коромисло.

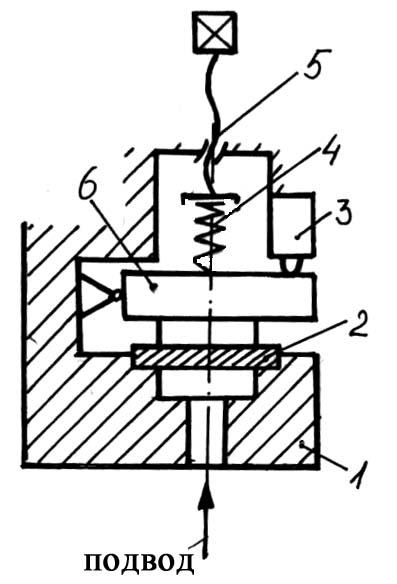

б) без витоків рідини: 1 корпус; 2 мембрана; 3 мікровимикач;
4 пружина силова; 5 настроювальний гвинт; 6 балка (поворотна)
Рисунок 5.9 Конструктивні схеми реле тиску і їхнє зображення на схемі
Випускаються електроконтактні манометри з межами виміру тисків 0,1-10 МПа, 16-160МПа, 0,06-2,4 МПа, клас точності приладів 1,5, діапазон експлуатаційних температур від 0 до + 600 С.
