3.3.2. Расчет на опрокидывание.
При значительном превышении над расчетным происходит опрокидывание (отброс) элемента. В этом случае производится расчет на опрокидывание.
Опрокидывание быстро обтекаемого элемента ИТК будет происходить при условии, когда опрокидывающий момент Моп – превышает момент удерживающий Муд : Моп > Муд, (рис. 3.5):
			(3.5)





                        	Ребро опрокидывания

                   Pоп
      G=mg

h
z

           b/2

                     Z=h/2	b
Рис. 3.5. Моменты сил, действующих на элемент при опрокидывании
Предельное
значение
,
при превышении которого произойдет
опрокидывание элемента определяется
исходя из условия динамического
равновесия, когда  Моп
= МСМ
(
),
отсюда
					(3.6)
Используя
расчетное значение
,
по
формуле 1.1 или графику рис. 1.4 определяется
.
Если
больше фактического в районе элемента
ИТК, то элемент опрокинется. Если
после расчета на опрокидывание окажется,
что
в
районе элемента ИТК в 10 и более раз
превышает расчетное, то считается,
что этот элемент будет отброшен и получит
сильное разрушение.
При расчете на опрокидывание стреловых кранов необходимо учитывать коэффициенты собственной и грузовой устойчивости.
Примеры на смещение и опрокидывание
Пример3.1. Определить предельное значение ΔРф, превышение которого приведет к смещению вертикально-фрезерного станка, установленного в механическом цехе электродепо, относительно бетонного основания.
Исходные данные: длина станка l = 900 мм, ширина b = 800 мм, высота h = 1800 мм, масса т = 800 кг.
Решение:
1. По формуле (3.4) определяется давление скоростного напора, при превышении которого станок сместится. Коэффициент трения f чугунного основания станка по бетону равен 0,35 (прил. 3). Коэффициент аэродинамического сопротивления СХ равен 1,3 (прил. 2).
2. По величине ∆Рск = 1,3 кПа с использованием формулы 1.1 или графика рис. 1.5 определяют ∆Рф = 20 кПа.
Вывод: При ∆Рф в районе механического цеха, превышающем 20 кПа,
ударная волна вызовет смещение станка, что приведет к его слабому разрушению.
Пример 3.2. Определить, при каких условиях может опрокинуться порожний четырехосный полувагон, имеющий следующие характеристики: масса т = 22 т, длина кузова lk= 12,7 м, высота кузова hk= 2,5 м, высота от головки рельса h = 3,48 м, расстояние между колесами колесной пары, опирающихся на рельсы в= 1,52 м. (Рис 3.6)

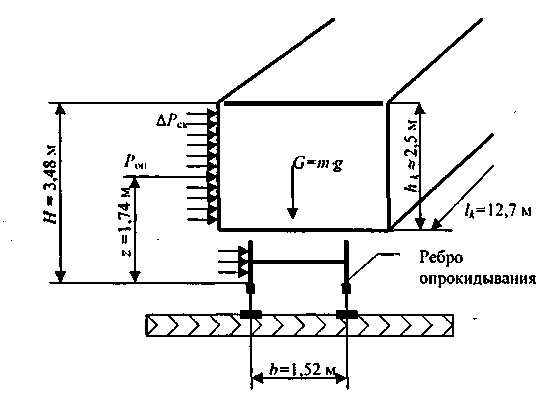

Рис 3.6. Схема, поясняющая условия примера 3.2
Решение:

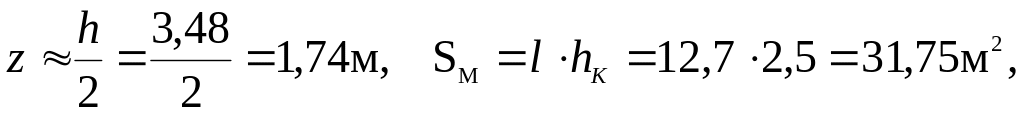

По формуле (3.6) определяется значение
,
	при превышении которого произойдет
	опрокидывание полувагона. Значения:

(прил. 2), тогда
СХ=1,3 (прил.2)
По графику (рис.1.5) или формуле (1.1) определяется, что давлению скоростного напора ∆Рск = 2,3 кПа соответствует избыточное давление ∆Рф = 26 кПа.
Вывод: При превышении данного давления при неблагоприятных условиях (фронт ударной волны распространяется перпендикулярно наибольшей площади полувагона) произойдет опрокидывание полувагона.
