3.1. Методика построения графика зависимости избыточного давления во фронте ударной волны взрыва от расстояния r и массы взрывоопасного материала q

Сравнительная оценка устойчивости элементов ИТК при взрывах производится при помощи единого количественного показателя - величины избыточного давления во фронте ударной волны . Если определяющим фактором при разрушении некоторых элементов ИТК является давление скоростного напора, то характер разрушений оценивается по действию скоростного напора , определяемого по формуле 1.1.

Для определения значения в районе рассматриваемого элемента ИТК строится график зависимости , где:

R – расстояние от центра взрыва до внешней границы элемента, м;

Q – масса взрывоопасного материала, вызвавшего аварийный или другой взрыв, т, кг.

Для получения исходных данных для построения графика при взрывах ВВ и ГВС используются зависимости от расстояния до центра взрыва при фиксированной массе взрывоопасного материала, представленного в табл. 3.1, а также закон подобия взрывов, см формулу 1.2

Из закона подобия взрывов следует, что

(3.1)

где: Rф - фактическое расстояние от центра взрыва до элемента объекта, м;

Rт - табличное значение расстояния от центра взрыва для известной массы Qт для фиксированного значения избыточного давления, м;

Qф - масса фактически взрываемого взрывоопасного вещества, т, кг.

Таблица 3.1

Зависимость dPф от расстояния до центра взрыва r

при QВВ =1000т

Избыточное давление,

Расстояние DРф кПа

от центра взрыва R, м

300

200

100

50

30

20

10

при взрыве 1000 т ВМ, м

170

200

280

400

540

690

1120

при взрыве 1000т ЖТ, м

320

380

520

760

1040

1340

1920

Значение Rф для углеводородных газов (УВГ) определяется по графику, представленному на рис. 3.1.

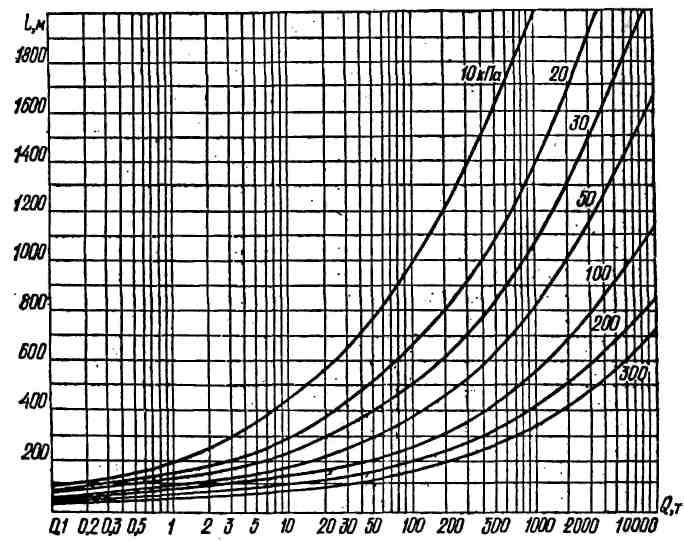

Рис.3.1. График изменения избыточных давлений в зависимости от расстояния до центра взрыва (R) для различной массы взрывоопасной газовоздушной смеси, Q.

Пример 3.1. Построить график зависимости при взрыве ВВ нормальной мощности массой QВВ = 100 т, жидкого топлива массой QЖТ=150 т и сжиженного углеводородного газа массой Qувг=50 т.

Решение:

Подставляем в формулу 3.1 табличные значения расстояний для фиксированных значений избыточного давления (табл. 3.1), например, 300 кПа, при взрыве ВВ:

Аналогично для жидкого топлива:

По номограмме Рис. 3.1 определяем для ∆Rф=300кПа;

Аналогично определяем Rф для других значений ∆Рф (200, 100, 50, 30, 20, 10кПа). Результаты расчетов сводим в табл. 3.2

Таблица 3.2

Результаты расчета Rф для различных значений ∆Pф

Значения , кПа

Расстояние от источника ЧС, м

т

т

т

т

=50 т

300

170

79

320

172

110

200

200

93

380

204

150

100

280

130

520

280

200

50

400

185

760

407

250

30

540

250

1040

559

400

20

690

320

1340

720

460

10

1120

519

1920

1032

740

По данным табл. 3.2 строится график зависимости , см. рис. 3.2

Рис 3.2 График зависимости

Построенный график позволяет определить ∆Rф, действующее на элемент ИТК и, следовательно, характеристики его разрушения.

По характеру воздействия ударной волны на элементы инженерно-технического комплекса (ИТК) они условно делятся на три группы:

I. Массивные сооружения больших размеров, имеющие фундамент (здания, опоры мостов, защитные сооружения, железнодорожный путь и др.).

II. Элементы, быстро обтекаемые ударной волной (опоры контактной сети, подвижной со­став, машины, станки и др.).

Ш. Элементы, подверженные инерционному разрушению (аппара­тура СЦБ, связи, ЭВМ, электроприводы и др.).
