Скорректированная исходная информация для построения сетевой модели

№ п/п	Код работы	Список непосредственно предшествующих работ
...
5	А5	ФР, А7
6	А6	ФН
7	А7	А6
8	А8	А4
9	ФР	А4
...

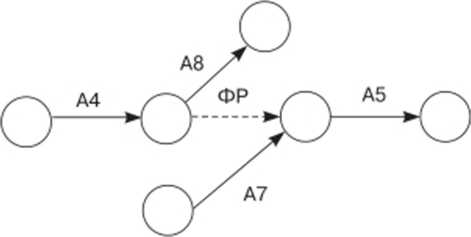

Рис. 1.13. Фрагмент топологической схемы, иллюстрирующий введение фиктивной работы

Изображая сетевой граф, работы следует располагать таким об­разом, чтобы в результате на схеме образовалось минимальное количе­ство пересечений стрелок. Всем событиям сети присваиваются само­стоятельные номера; события кодируются числами натурального ряда без пропусков. Последующему событию номер присваивается, когда всем предшествующим событиям уже они присвоены. В тех случаях, когда при расстановке номеров событий возникают варианты, номе­ра событий должны возрастать в направлении слева направо, а также сверху вниз (если события помещаются на одной воображаемой вер­тикали).

РЕЗЮМЕ

Сетевая модель (сеть) — модель управления проектами. Она от­ражает комплекс работ в их технологической взаимосвязи и последо­вательности. Основные элементы сетевой модели — событие, работа, путь. Событие не является процессом, совершается мгновенно, считает­ся совершенным тогда, когда выполнены все входящие в него работы.

Под термином «работа» всегда понимается вполне определенный процесс, на исполнение которого должно быть затрачено время или время и ресурсы (за исключением так называемых работ-зависимостей или фиктивных работ, не требующих ни временных, ни ресурсных за­трат). Уникальный шифр каждой работы сети составляется из номеров ее начального и конечного событий. Путь — это непрерывная последо­вательность работ от начального события сети до конечного. Самый продолжительный по времени путь сети является критическим.

В соответствии с классификационным признаком «вид сетево­го графа» различают две формы сетевого графа: сетевой граф общего вида (называемый иногда сетью типа PERT); сетевой граф тина «дере­во» (остронаправленный сетевой граф). Отличительная особенность сетевого графа общего вида в том, что в нем имеют место события, из которых выходят две и более работ. В остронаправленном сетевом гра­фе из каждого события выходит лишь одна работа (за исключением первого начального события, из которого может выходить любое ко­личество фиктивных работ).

Графическое изображение сетевой модели производится по опре­деленным правилам.

ВОПРОСЫ И ЗАДАНИЯ

1. Что является реальной работой в сети:

а) процесс, требующий затрат ресурсов п (или) времени:

б) энергия, умноженная на время:

в) процесс, требующий затрат времени п ресурсов?

2. Как работа изображается на диаграмме предшествования:

а) кружком;

а) кружком со стрелкой;

б) стрелкой?

3. Каково условие свершения события:

а) окончание выполнения какой-либо работы, входящей в это со­бытие;

б) окончание выполнения всех работ, входящих в это событие;

в) свершение всех предыдущих событий?
