Краткий обзор голосовой пакетной сети

Агент вызова, например PGW2200, обеспечивает возможность управления вызо­вом для сети следующего поколения. Он контролирует передачу узкополосного го­лосового трафика TDM поверх пакетной инфраструктуры, а также способы, кото­рыми к этим вызовам можно применять службы. Контроллер виртуального комму­татора (Virtual Switch Controller – VSC) можно использовать в ряде приложений, где необходимо обеспечить функции управления вызовом.

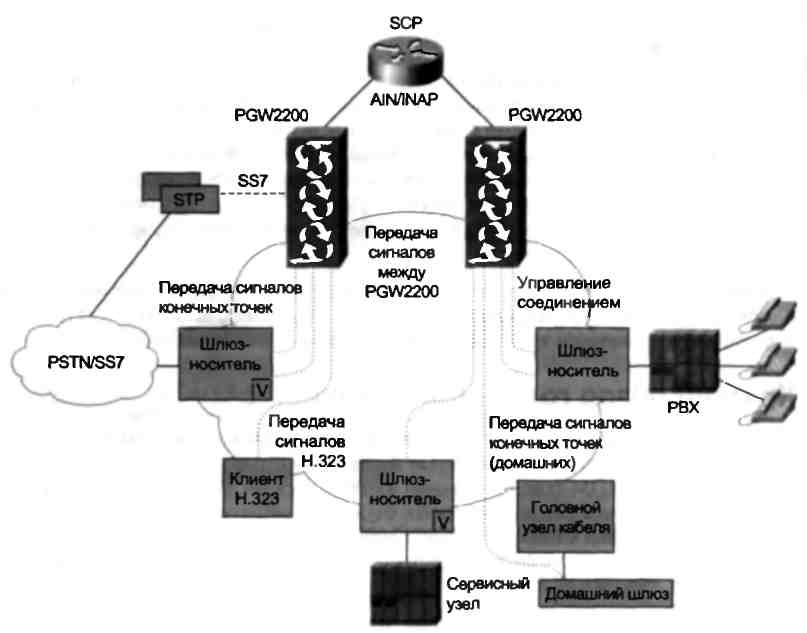

На рис. 14.2 иллюстрируется общая структура приложения голосовых пакетов, его архитектурные компоненты и их взаимодействие.

Рис. 14.2. Архитектура голосовой пакетной сети

Сетевые элементы

В этом разделе приведен обзор всех сетевых элементов, представленных на рис. 14.2.

• Агент вызова (PGW220O).

• Шлюз-носитель.

• Точка управления службой (SCP).

• Сервисный узел.

• Головной узел кабеля.

• Домашний шлюз.

• Конечная точка/клиент H.323/SI Р.

1. Агент вызова pgw2200

Агент вызова Cisco PGW2200 – это канальный агент вызова, который осуществ­ляет передачу сигналов и управление вызовом (например, анализ набранных цифр, маршрутизацию, выбор канала и т.д.) внутри инфраструктуры шлюза PSTN. Благо­даря преимуществам обширной библиотеки протокола SS7 и поддержки промыш­ленных протоколов управления, включая MGCP, H.323 и SIP, агент вызова Cisco PGW2200 позволяет провайдерам услуг полностью контролировать маршрутизацию голосовых и информационных вызовов между сетями пакетов и PSTN.

Агент вызова Cisco PGW2200 состоит из следующих трех обязательных элементов.

• Программное обеспечение контроллера шлюза-носителя Cisco (Media Gateway Controller – MGC), установленное на платформе Sun Microsystems.

• Терминал сигнального канала Cisco (Cisco Signaling Link Terminal — SLT).

• Коммутатор LAN для подключения IP к элементам Cisco PGW2200.

На более высоком уровне агент вызова PGW2200 предоставляет следующие ос­новные возможности.

• Обработка сигнала вызова включает ISDN уровень 3 (Q.931), SS7 уровень 4 (пользовательская часть ISDN (ISDN User Part — ISUP)), Н.323, многочастот­ная канал-зависимая сигнализация (Multi-Frequency/Channel-Associated Sig­naling – MF/CAS) и передачу сигналов вызова устройствам, находящимся в домашних шлюзах, связанных через кабель или цифровой абонентский канал (Digital Subscriber Line – DSL) оконечному клиентскому оборудованию (Custo­mer Premise Equipment – CPE). Сюда относится также возможность преобра­зования различных типов передачи сигналов, передаваемых между разными системами вызова.

• Преобразование адресов, маршрутизация вызовов, управление ресурсами, управ­ление соединением и запись характеристик вызова (Call Detail Record – CDR).

• Функции доступа к службам, которые выполняются на внешних серверных платформах.

• Интерфейсы управления, использующие простой протокол сетевого управле­ния (Simple Network Management Protocol – SNMP), для сообщения об ошиб­ках, настройки и повышения эффективности. Используется как Web-ориен­тированный инструмент настройки и система управления элементами.
