2 Стандарты построения ip-телефонии

2.1 Протокол Н.323

Протокол Н.323 – это спецификация телекоммуникационного союза ITU-T для передачи звука, видео и данных по сети IP, включая Интернет. Стандарт Н.323 обеспечивает передачу сигналов вызова, а также управление мультимедийным транспортом и пропускной способностью двухточечных и многоточечных соединений (с.243)

2.1.1 Элементы сети Н.323

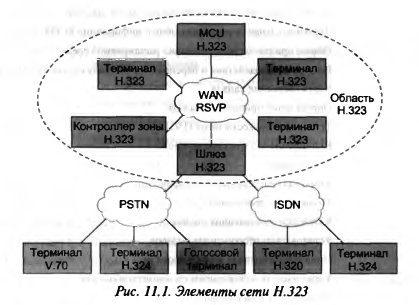

К элементам сети Н.323 относятся: терминалы, шлюзы, контроллеры зоны и многоточечные блоки управления (Multipoint Control Unit).

1. Терминал

Сетевой элемент, представленный на рис. 11.2, определен в спецификации Н.323 как терминал (terminal). Терминалы Н.323 должны иметь системный модуль управ­ления, передающую среду, звуковой кодек и пакетный сетевой интерфейс. Видеоко­дек и приложение пользовательских данных необязательны.

Рис. 11.2. Взаимоотношения между компонентами сети Н.323

Терминал Н.323 обладает следующими функциями и компонентами.

• Системный модуль управления (system control unit). Обеспечивает управление вызовом Н.225 и Н.245, возможность обмена сообщениями, а также сигнала­ми и командами, необходимыми для правильной работы терминала.

• Передающая среда (media transmission). Форматирует потоки данных, звука, видео и управляющих сообщений на сетевом интерфейсе. Передающая среда также получает потоки данных, звука, видео и управляющих сообщений из се­тевого интерфейса.

• Звуковой кодек (audio codec). Кодирует сигнал, поступающий из звукового обо­рудования, для передачи и декодирует входящий звуковой код. Обязательной функцией является кодирование и декодирование голоса G.711, а также переда­ча и получение в форматах стандартов а и ц. Хотя и необязательно, но может поддерживаться кодирование и декодирование G.722, G.723.1, G.728 и G.729.

• Сетевой интерфейс (network interface). Пакетный интерфейс, поддерживаю­щий сквозной протокол управления передачей (Transmission Control Protocol — TCP), протокол пользовательских дейтаграмм (User Datagram Protocol — UDP), а также одноадресатные и многоадресатные службы.

• Видеокодек (video codec). Необязателен, но если имеется, то должен быть спо­собен кодировать и декодировать видео согласно стандартам Н.261/Н.263.

• Канал данных (data channel). Осуществляет поддержку приложений доступа к ба­зам данных, передачу файлов, видео и звуковую конференц-связь (возмож­ность одновременно применять общее изображение на компьютерах несколь­ких пользователей), как определено в рекомендации Т. 120.

2. Шлюз

Шлюз (gateway) H.323 соответствует характеристикам конечных точек сети ком­мутируемых линий (Switched Circuit Network – SCN) и Н.323. Он различает форматы передачи данных, звука и видео, а также системы связи и протоколы. Сюда же отно­сится установка и разрыв соединений в сетях IP и SCN.

Шлюзы необязательны, если нет необходимости в соединении SCN. Следова­тельно, конечные точки Н.323 можно соединить непосредственно по пакетной сети, без соединения с шлюзом. Шлюз действует в сети как терминал Н.323 или MCU ли­бо как терминал SCN или MCU в сети SCN, как показано на рис. 11.3.

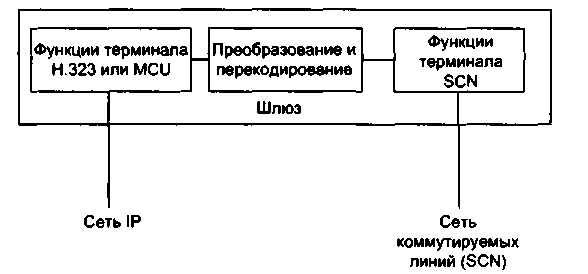

Рис. 11.3. Элементы шлюза Н.323
