Определение границ нулевых работ.

Проведение земляных работ требует минимизации материальных затрат. Там где числовая отметка топографической поверхности совпадет с числовой отметкой земляного сооружения, земляные работы не производятся, это точка пересечения топографической горизонтали с границей строительной площадки, имеющей туже числовую отметку, что и сама строительная площадка.

Для того чтобы дождевые и грунтовые воды не заливали строительную площадку, дорогу, со стороны выемки выполняют кювет. Кювет это выемка трапециевидной формы вдоль бровки земляного сооружения для стока воды. Обычно ширина кювета равна 2 метрам, на чертеже это расстояние равно 10 мм. Вычерчивается схематически в виде дополнительной линии. Важно помнить, что бровка кювета имеет ту же числовую отметку, что и бровка строительной площадки и дороги со стороны выемки.

Построение масштабов уклонов плоскости строительной площадки

С каждой стороны строительной площадки вычерчивают масштаб уклона плоскости. Если на одной стороне имеется насыпь и выемка, то строят масштаб уклона и для выемки и для насыпи в соответствии с заданным уклоном. Необходимо проставлять все числовые отметки, в противном случае из-за обилия вспомогательных линий на чертеже можно в дальнейшем «запутаться» в них, что приведет к неточности и ошибкам решения многочисленных позиционных задач.

Затем проводятся горизонтали строительной площадки, находятся линии пересечения плоскостей откосов. Со стороны криволинейного элемента строительной площадки линия пересечения будет выполнена кривой второго порядка ( гипербола, парабола, часть дуги эллипса) в зависимости от варианта задания.

Построение поверхности постоянного уклона дороги

После того как будут выполнены откосы строительной площадки приступают к вычерчиванию дороги. Для этого определяют местоположение дороги относительно строительной площадки, выполняя замеры (положение, радиус криволинейной дороги, ширину) с варианта задания. Сначала проводят осевую линию (штрихпунктирную), затем отмечают ширину дороги и градуируют ее. Числовые отметки проставляются вдоль осевой линии. Строят поверхность постоянного уклона. (см п.5.2., 5.3..)

Определение границ земляных работ

Подробно решение этой задачи было рассмотрено в п. данного пособия. Необходимо проконсультироваться с преподавателем на предмет возможных ошибок. Затем приступить к вычерчиванию профиля, по направлению А-А варианта задания..

Построение профиля топографической поверхности и земляных сооружений

Построения профиля топографической поверхности и земляного сооружения складывается из двух этапов.

П ервый этап это выполнение профиля топографической поверхности ограниченной указанной линией.(рис.63) Внизу основного чертежа выполняются горизонтальные линии (горизонтали), расстояние между ними должно соответствовать масштабу чертежа и высоте сечения. Слева строится масштаб уклона, и наносятся числовые отметки горизонталей, участвовавших в профильном сечении. Следует представить профиль, как мысленное рассечение топографической поверхности горизонтально проецирующей плоскостm, а профиль как плоское сечение этой поверхности. Разметочным циркулем измеряется расстояние между соседними горизонталями и откладывается на нижней линии горизонтали. Затем восставляется перпендикуляр до нужной горизонтали и наносится числовая отметка. Данную операцию выполняют для каждой горизонтали. После того как будут найдены точки пересечения перпендикуляра с горизонталями, эти точки соединяют прямыми линиями. Профиль топографической поверхности построен.

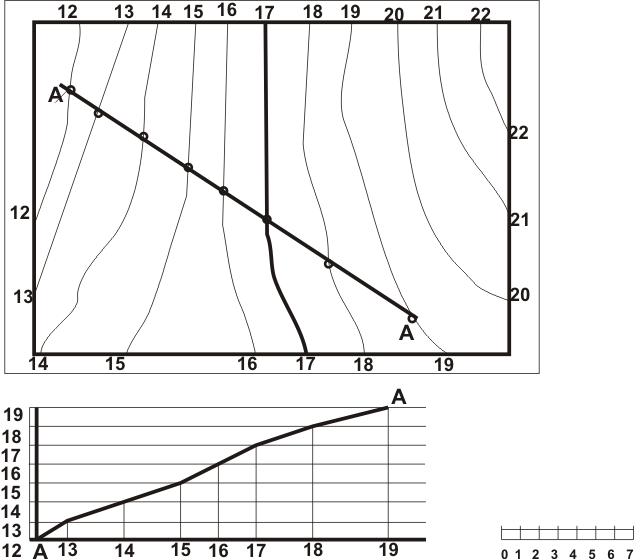

Рис.63. Первый этап построения профиля

Второй этап это введение в профиль топографической поверхности профиля земляного сооружения, (рис 64.) От начала профиля (точка А) откладывается расстояние до начала откоса насыпи или выемки, восставляется перпендикуляр до линии профиля топографической поверхности. Откладывается само расстояние выемки или насыпи, восставляется перпендикуляр до горизонтали имеющую такую же числовую отметку (на рис это отметка 17), что и земляное сооружение. Измеряется и откладывается расстояние земляного сооружение по линии профиля. Со стороны выемки схематично выполняется кювет и от кювета откладывается расстояние выемки до пересечения с линией профиля топографической поверхности

Рис 64. Второй этап построения профиля

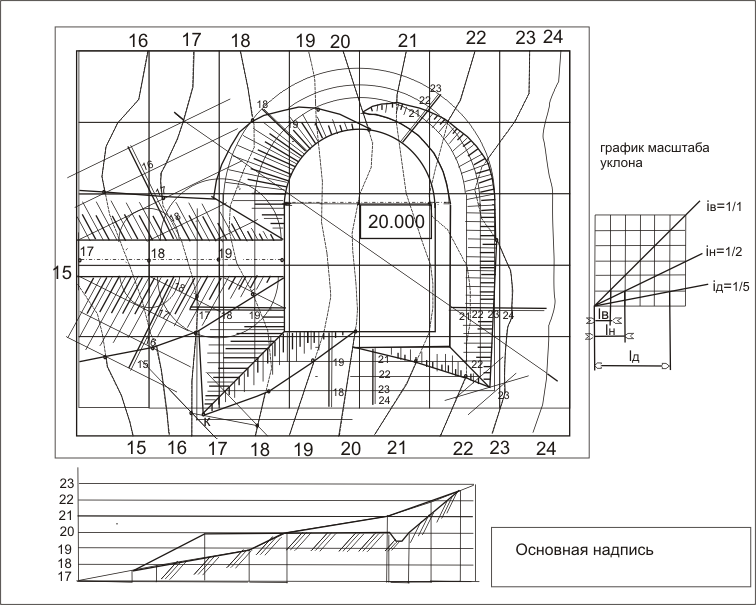

Рис.65 Пример выполнения расчетно-графической работы в бумажном варианте (без покраски)

Выполнив чертеж на миллиметровой бумаге, приступают к выполнению чертежа на формате А2 чертежной бумаги. Следует перенести весь чертеж с необходимыми линиями построения. Рекомендуется выполнение чертежа тонкими линиями карандашом твердости Т, ТМ, избегая применение ластика, так как это ведет к нарушению фактуры бумаги. Что в дальнейшем скажется на качестве покраски чертежа акварельными красками.
