ЗМІСТ
2
302-БП. 06136. КР 1
1.Розрахунок огороджуючої конструкції за значенням опору теплопередачі. 3
2. Перевірка теплостійкості огороджуючої конструкції в літній період. 5
4. Оцінка вологісного режиму огороджуючої конструкції. 9
Література 16
1.Розрахунок огороджуючої конструкції за значенням опору теплопередачі.

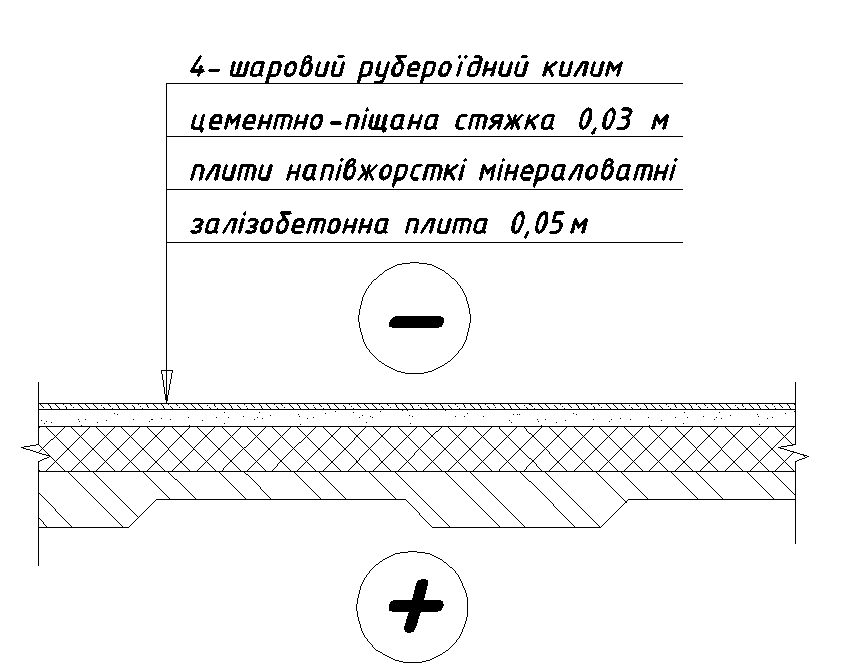

Розрахункова схема конструкції:
номер |
назва |
густина ρ,кг/м3 |
товщина δ,м |
теплопровідність λ, (Вт/(м∙К) |
теплосприйняття, S, (Вт/(м2∙К) |
1 |
залізобетон |
2500 |
0,05 |
1,92 |
17,98 |
2 |
плити пінополістирольні |
35 |
0,08 |
0,056 |
0,86 |
3 |
цементно-піщаний розчин |
1600 |
0,03 |
0,7 |
8,69 |
4 |
рубероїдний килим 4-шаровий |
1000 |
0,015 |
0,17 |
4,56 |
Згідно [1], формула(1):
RΣ пр ≥ Rq min ,де:
де RΣ пр – приведений опір теплопередачі непрозорої огороджувальної конструкції чи непрозорої частини огороджувальної конструкції (для термічно однорідних огороджувальних конструкцій визначається опір теплопередачі), приведений опір теплопередачі світлопрозорої огороджувальної конструкції, м2 ·К/Вт;
Rq min – мінімально допустиме значення опору теплопередачі непрозорої огороджувальної конструкції чи непрозорої частини огороджувальної конструкції, мінімальне значення опору теплопередачі світлопрозорої огороджувальної конструкції, м2 ·К/Вт;
Згідно з [1], формула (И.1):
Згідно з додатком Е[1], αв=8,7(Вт/(м2∙К); αз=23(Вт/(м2∙К)
За табл.Г1[1], при φв=70% та tв=+18°С, тепловологісний режим приміщення – «вологий».
За додатком К[1] встановлюємо умови експлуатації – «Б».
За додатком В[1] м. Харків належить до І температурної зони.
Тип будівлі – промислова.
Попередньо визначаємо теплову інерцію конструкції.
Згідно з [1], формула (4):
де Ri – термічний опір i-го шару конструкції, що розраховується за формулою:
(5)
де δi – товщина i-го шару конструкції, м,
λiр – теплопровідність матеріалу i-го шару конструкції в розрахункових умовах експлуатації, Вт/(м · К);
siр – коефіцієнт теплозасвоєння матеріалу i-го шару конструкції в розрахункових умовах експлуатації, Вт/(м2 ·К), що приймають згідно з 2.11;
n – кількість шарів в конструкції за напрямком теплового потоку.
За табл.2[1], визначаємо значення Rq min =1,6 (при D>1,5, для І температурної зони, вологий режим, тип конструкції – плита покриття).
Тоді:
Приймаємо
уніфіковане значення товщини утеплювача
Опір теплопередачі з урахуванням уніфікованої товщини утеплювача становить:
Перевіряємо умову RΣ пр =1,779≥ Rq min =1,6 – умова виконується.
Перевіряємо масивність конструкції:
Теплова інерція конструкції прийнята вірно. Розрахунок товщини утеплювача закінчено.
2. Перевірка теплостійкості огороджуючої конструкції в літній період.
Згідно [1], формула(8):
,де:
де
-
амплітуда коливань температури
внутрішньої поверхні непрозорих
огороджувальних конструкцій, 0С.
номер |
назва |
товщина δ,м |
теплозасвоєння S, Вт/(м2∙К) |
теплозасвоєння в умовах "А" S, Вт/(м2∙К) |
термічний опір R, (Вт/м2 К) |
масивність D |
1 |
залізобетон |
0,05 |
17,98 |
18,95 |
0,026 |
0,468229 |
2 |
плити пінополістирольні |
0,06 |
0,4 |
0,462 |
1,463 |
0,585366 |
3 |
цементно-піщаний розчин |
0,03 |
8,69 |
9,76 |
0,043 |
0,372429 |
4 |
рубероїдний килим 4-шаровий |
0,015 |
4,56 |
4,56 |
0,088 |
0,402353 |
Згідно із [1], формула (П.1),
де
–
розрахункова амплітуда коливань
температури зовнішнього повітря, ºС,
що
визначається
за формулою:
ν – величина затухання розрахункової амплітуди коливань температури зовнішнього повітря
в огороджувальній конструкції, що визначається за [1], формула (П.3):
де
– максимальна амплітуда добових коливань
температури зовнішнього повітря в
липні, ºС, приймається згідно із [2]; для
м. Харків приймаємо рівною 21,7°С
p– коефіцієнт поглинання сонячної радіації матеріалом зовнішньої поверхні огороджувальної конструкції, визначається за табл. (П.1) [1]. Для м-лу «руберойд з піщаною засипкою» значення p становить 0,9
,
,
– відповідно максимальне і середнє
значення сумарної сонячної радіації
(прямої і розсіяної), Вт/м2,
прийняті згідно із [2] як для вертикальних
поверхонь західної орієнтації. Приймаємо
рівним 764 та 184 Вт/м2
відповідно;
–
коефіцієнт тепловіддачі зовнішньої
поверхні огороджувальної конструкції
за літніми умовами, Вт/(м2
К),
визначається за [1] формула (П.4);
D – теплова інерція огороджувальної конструкції;
s1, s2,…,sn,– розрахункові коефіцієнти теплозасвоєння матеріалу окремих шарів огороджувальної конструкції, Вт/(м2 ·К), приймаються за додатком Л [1]
для умов експлуатації А;
Y1, Y2, … , Yn-1, Yn, – коефіцієнти теплозасвоєння зовнішньою поверхнею окремих шарів огороджувальної конструкції, Вт/(м2 ·К).
Згідно із [1], формула (П.4):
,
де v – мінімальна з середніх швидкостей вітру по румбах за липень, м/с,
повторюваність яких складає 16 % і більше, прийнята згідно із [2],
але не менше 1 м/с. Для м. Харків приймаємо значення v=4,3
Тоді:
;
Визначаємо коефіцієнти теплозасвоєння внутрішньої поверхні шарів згідно (П.5) [1]:
для першого шару – за формулою (П.5) [1]:
.
для i-го шару – за формулою (П.6) [1]:
Згідно
умови (П.4) [1], при D>1, значення Y2
приймаємо
рівним розрахунковому коефіцієнту
теплозасвоєння
;.
Перевіряємо виконання умови (П.1), [1]:
Розрахунок теплостійкості огороджуючої конструкції завершено.
