5 Усиление и демонтаж строительных конструкций
5.1 Усиление подстропильной фермы по оси (д, 19-21)
с помощью разгружающей колонны
По результатам неразрушающих испытаний бетона в опорном раскосе подстропильной фермы МФМП-1к у оси (Д, 21) с помощью молотка Шмидта, установлено аварийное состояние этого раскоса, поскольку фактическая призменная прочность бетона раскоса Rb=11,6 МПа составляет 25% от таковой в остальных частях фермы, удаленных от зоны пожара.
Поскольку подстропильная ферма в осях (Д, 19-21) находится внизу 3-х ярусного узла опирания несущих конструкций покрытия на площади 12х48м (64 ребристые плиты + 6 стропильных ферм + подстропильная ферма) на две двухветвевые колонны по осям (Д-21, Д-19), то ее демонтаж не представляется возможным (рисунок 3). Также недостаточно надежны известные варианты местного усиления опорного раскоса подстропильной фермы, поскольку трудно обеспечить совместную работу раскоса с элементами усиления на огромную сжимающую силу Nрас= 107т даже для облегченного покрытия.
Nрас=0,5·NД/sinα=0,5·103,5 т/ sinα29,10=52 т/0,4867=107 т, где NД=103,5 т.
Наилучшим вариантом усиления подстропильной фермы является установка разгружающей стальной колонны-трубы в центре нижнего пояса в качестве постоянной опоры для двух вышележащих железобетонных стропильных ферм по оси (20, А-Д) и (20, Д-К) (рисунок 3). Колонна усиления подстропильной фермы по оси (20, Д) принята по расчету сечением из трубы бесшовной Ø325х12, а фундамент под нее разработан по аналогии с существующими фундаментами цеха (ПКБ Главмебельпром г. Брянск 1967 г.) под расчетную продольную силу NД=120 т.
Расчетное усилие поддомкрачивания колонны после демонтажа покрытия составляет 50 тонн. Включение в совместную работу колонны осуществлено подклиниванием стальными фрезерованными клиньями между опорными столбиками оголовка колонны и сварным швеллером-обоймой нижнего пояса подстропильной фермы. Затем колонна-труба оштукатурена по сетке.
5.2 Демонтаж кровли и плит покрытия в осях (20-21, а-к) с устройством
облегченной кровли по прогонам
Расчетная экспертиза стропильных железобетонных ферм по оси 20 показала необходимость облегчения покрытия на всем участке крайнего ряда плит из-за имеющегося перепада высот на крыше по оси 21 (снеговой мешок) путем демонтажа существующей тяжелой кровли вместе с плитами покрытия, включая аварийные. Демонтаж плит проводился автокраном г/п 5 т с телескопической стрелой изнутри цеха вместе с существующей тяжелой кровлей (рисунок 7).
|
|

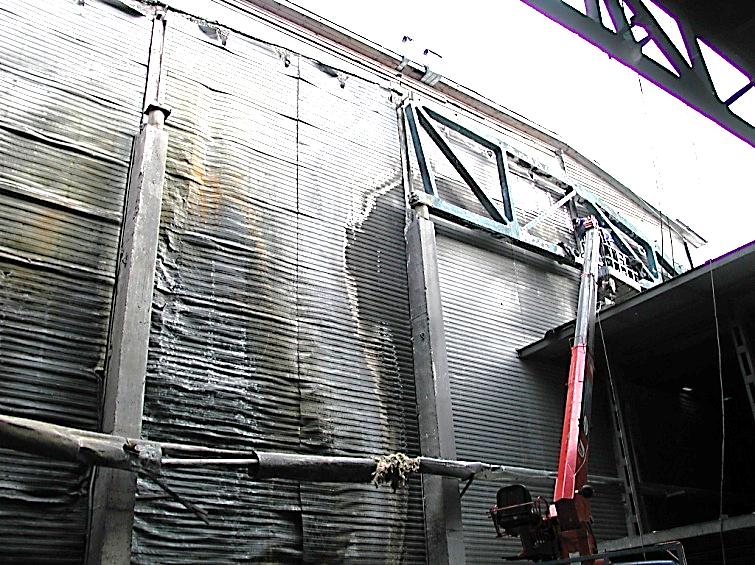

Рисунок 7 - Демонтаж ребристых ж/б плит покрытия 1,5×6м в осях (20-21, А-К) автокраном г/п 5 т с телескопической стрелой изнутри цеха |

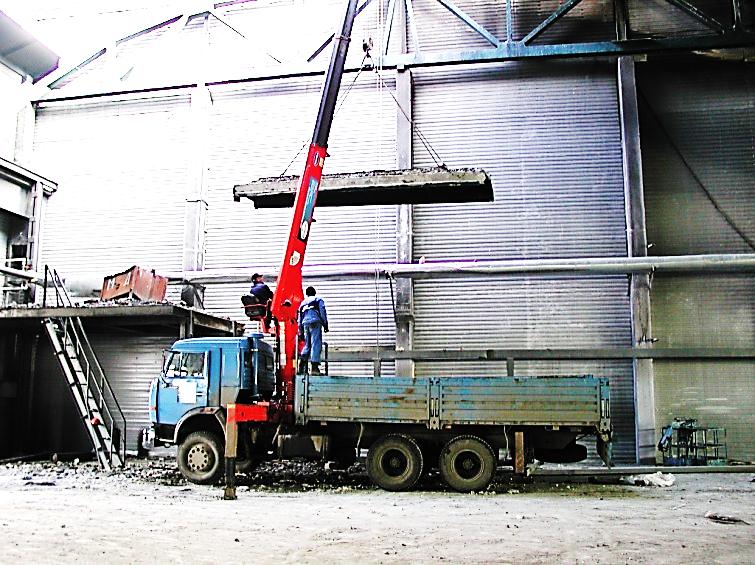

Рисунок 8 - Демонтаж по частям длиной около 6 м стропильной ж/б фермы по оси (21, А-Д) а втокраном г/п 5 т с телескопической стрелой изнутри цеха
|
Облегченная кровля имеет следующий состав: мембрана 1 мм со сваркой полотнищ внахлест, теплоизоляция – плиты минватные ISOROC в 2 слоя 40+100 мм, пароизоляция пленка п/э 0,15мм, профлист Н75-750-0.7, прогоны – трубы гнутые прямоугольные 150х250х6 мм с шагом 1-1,5-3м и эксцентриситетами опирания в узлы ферм на 250-160 мм (дефект монтажа строительной организации).
