3 Расчетная экспертиза несущих железобетонных конструкций цеха
Многоярусная схема опирания несущих конструкций цеха друг на друга определяет высокую ответственность правильности расчетов нагрузок и расчета усилий, возникающих в конструкциях от этих нагрузок. Максимальные нагрузки сооружений передаются на фундаменты и колонны, однако эти конструкции бывают и самыми надежными. Вышележащие железобетонные конструкции покрытия представляют большую опасность при наличии дефектов, поскольку имеют большой запас потенциальной энергии, а их усиление производить значительно сложнее, чем колонн и фундаментов.
Снеговую нагрузку принимаем по схеме 8 СНиП «Нагрузки и воздействия» [3] для продольного профиля цеха у перепада h высот крыш по оси 21, где принято в среднем h=2 м. Трапециевидный профиль снеговой нагрузки (коэффициент перехода μ) изменяется на длине участка 15м от максимального значения μ=2,22 до 1. В пределах 6-метровых ж/б плит крайнего ряда и соседнего второго ряда принят средний для трапеции коэффициент перехода μ1=2 и μ2=1,5 соответственно.
Постоянные нагрузки на плиту покрытия сведены в таблицу 5 для состава кровли, определённого при вскрытии шурфа.
Таблица 5 – Сбор постоянных и расчётных нагрузок на сборную ж/б плиту по крыше цеха
№ |
Наименование материала кровли |
Толщина, мм |
Удельный вес, кг/м3 |
Нормативная нагрузка, кг/м2 |
γf |
Расчетная нагрузка, кг/м2 |
1 |
Рубероид |
20 |
900 |
18 |
1,2 |
21,6 |
2 |
Стяжка раствор цементно-песчаный |
90 |
2000 |
180 |
1,1 |
198 |
3 |
Газобетонные плиты |
70 |
600 |
42 |
1,1 |
46,2
|
4 |
Ребристая ж/б плита ПНС-11, заделка швов |
300 (80) |
2500 |
200 |
1,1 |
220 |
|
Итого: |
|
440 |
|
486 (167*) |
|
5 |
Снег (µ=2) |
|
|
257 |
|
360 |
|
Всего: |
|
697 |
|
846 (527*) |
|
5а |
Снег (µ=1,5) |
|
|
193 |
|
270 |
|
Всего: |
|
634 |
|
756 |
|
5б |
Снег (µ=1) |
|
|
129 |
|
180 |
|
Всего: |
|
569 |
|
666 |
* Расчетная нагрузка для 1-го варианта облегченного покрытия (рубероид 3 слоя, стяжка раствор цементно-песчаный, утеплитель плитный, профлист Н75-750-0,7, трубы прямоугольные 130×260×6,5 с шагом 3м)
Расчетные узловые нагрузки на верхний пояс стальной стропильной фермы по оси 21 после реконструкции составляют Qрасч1=5.2т.
Расчетные узловые нагрузки на верхний пояс стропильной железобетонной фермы для 3-х расчетных случаев составляют:
Ферма по оси 21 до реконструкции Qрасч1=4.75 т, Qпост1=3 т, шаг 1.5 м.
Ферма по оси 21 после реконструкции Qрасч1=6,15 т, Qпост1=2,7 т, шаг 3 м.
Ферма по оси 20 до реконструкции Qрасч2=7,4 т, Qпост2=4,76 т, шаг 1,5 м.
Ферма по оси 20 после реконструкции Qрасч2=8 т, Qрасч3=4 т, шаг 3 м.
Qпост2=3,97 т, Qпост3=2,81 т, шаг 3 м.

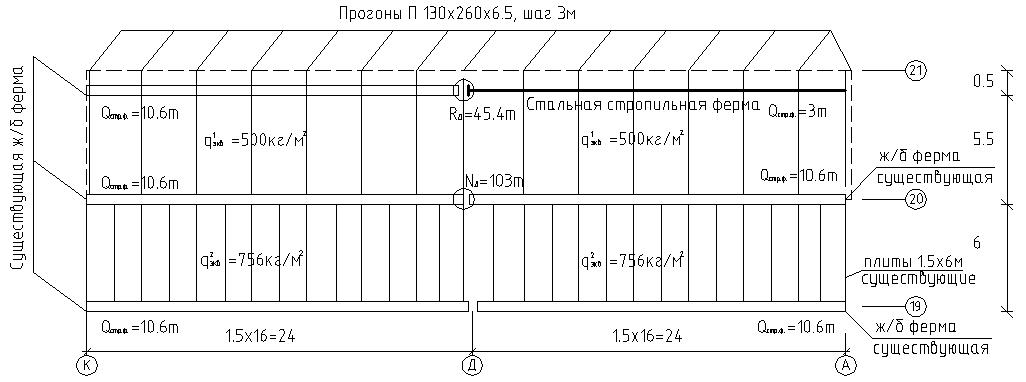

Рисунок
4 – Cхема
грузовых площадей для сбора узловых
нагрузок на фермы и колонны
Таблица 6 – Результаты поверочных расчетов железобетонных конструкций
Наименование конструкции |
Марка |
Сечение |
Рабочая (поперечная) арматура |
Бетон Rb, кгс/см2 |
Мрасч, тм |
Ммакс, тм |
n=Ммакс /Мрасч |
Qрасч, т |
Qмакс, т |
n=Qмакс /Qрасч |

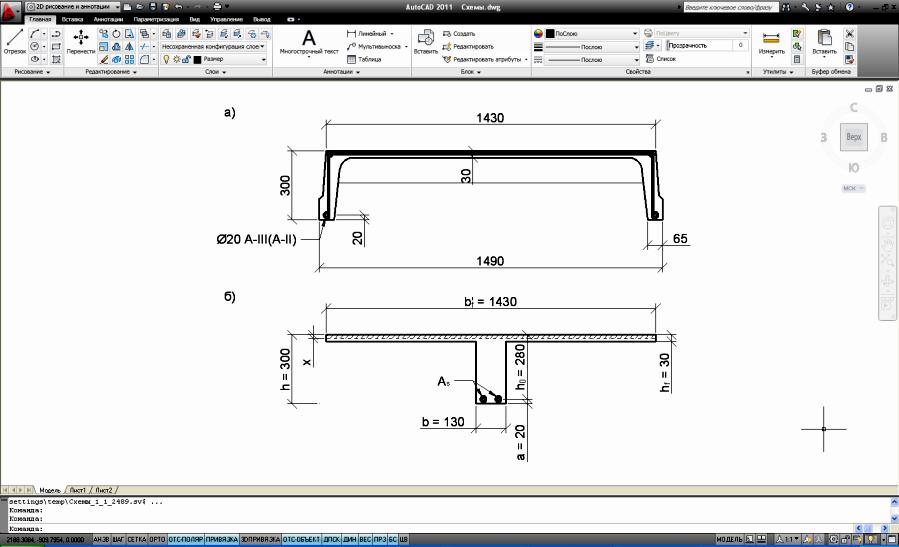

ребристая плита покрытия |
ПНС-12 |
|
2 |
304 |
4,688 |
4,498 |
0,96 |
|
|
|
2 20 A-III |
|
|
5,832 |
1,24 |
|
|
|
|||

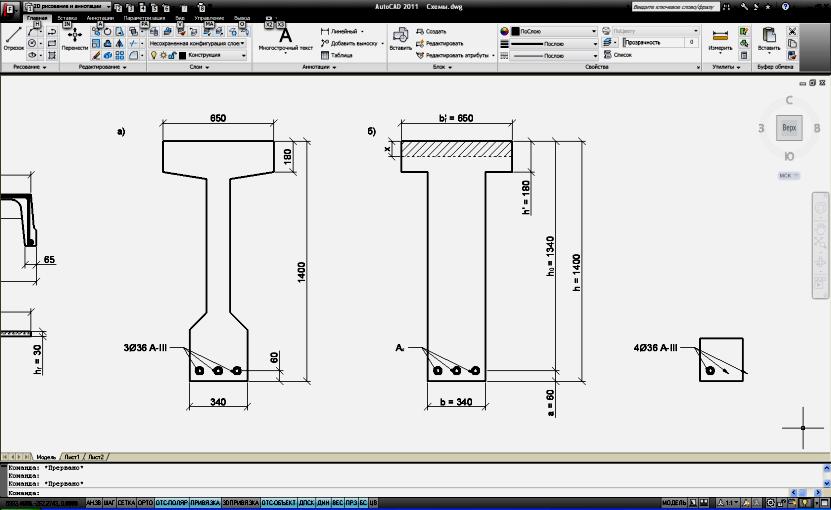

подкрановая балка |
БКНБ12-1к |
|
3 36 A-III |
250 |
65,72 |
143,9 |
2,18 |
|
|
|
2 10 A-III×250 |
|
|
|
|
26,8 |
30,3 |
1,13 |
|||
2 10 A-III×400* |
|
|
|
|
12 |
11,36 |
0,95 |
|||

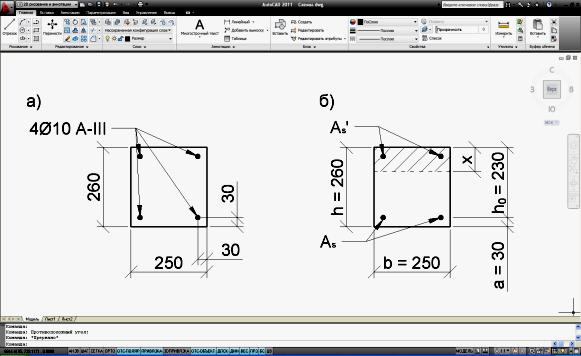

стропильная ж/б ферма |
ФССД6-24-3А |
|
4 10 A-III |
276** |
4,875 |
9,85 |
2 |
|
|
|
500*** |
11,91 |
19,94 |
1,67 |
|
|
|
* Расчетное сопротивление поперечной арматуры класса A-III с учетом воздействия пожара при температуре 500°С на расстоянии 2м от правого конца балки снижается на 40% (табл. 8 [10]).
** Опорный раскос фермы по оси (21, Д-К), пострадавшей от пожара, N=-43,84т, М=0,49тм.
*** Верхний пояс фермы по оси (20, А-Д), N=-98,4т, М=2,06тм.
