3.17 Научная экспертиза железобетонных

Конструкций части цеха предприятия «метаклэй», пострадавшей от пожара, и разработка

Рекомендаций по реконструкции цеха

Сенющенков м.А., Швачко с.Н., Марченков п.А., Фещуков п.В.

(БГИТА, г. Брянск, РФ)

Проведено полное обследование несущих и ограждающих строительных конструкций части цеха, пострадавшей от пожара в июле 2011 г., даны предложения по устранению дефектов, усилению и демонтажу. На участке реконструкции выполнена полномасштабная расчетная экспертиза сборных ж/б конструкций покрытия, подкрановой балки, стальных конструкций усиления. Разработан и реализован на практике проект реконструкции цеха после пожара.

Full inspection of bearing and protecting building structures of a part of shop which was damaged from a fire in July 2011 was carried out; offers on elimination of defects, strengthening and dismantle were given. On a site of reconstruction full-scale settlement examination of modular ferro-concrete structures of a covering, cran-beams, steel designs of strengthening is executed. The project of reconstruction of shop after a fire is developed and realized in practice.

Введение

Одноэтажное двухпролетное здание цеха наносиликатов и прикурсоров предприятия «Метаклэй» в г.Карачев построено в августе 1978 г. по проекту ПКБ Главмебельпром г. Брянск 1967 г. из сборных железобетонных конструкций заводского изготовления по типовым сериям КЭ-01-50, КЭ-01-52, ПК-01-27 и ПК-01-110. Шаг сетки колонн составляет 12х24 м, по крайним рядам колонн шаг равен 6 м. В каждом пролете установлено 2 мостовых электрических крана г/п 5 и 10 тонн. Размеры здания в плане 48х108 м, высота до низа стропильных ферм составляет 10,75м (рисунки 1-3). По оси 21 к торцовой стене цеха примыкает 4-х этажное здание торгового центра размерами в плане 12х48 м, крыша которого образует фронтон, возвышающийся над кровлей цеха на 1,5-3 метра. После 10-летнего неэксплуатируемого периода к 1 июля 2011 года здание цеха было капитально отремонтировано с частичной перепланировкой, оборудование установлено не было.

Локальный пожар произошел 3 июля 2011 года в торце цеха (в непроизводственной зоне) вследствие короткого замыкания. Зона, пострадавшая от пожара, размерами в плане примерно 6х15 м, включая торцовую стену цеха, расположена в осях (20-21, В-Е). Источником пожара явился склад краски в металлических банках в объеме около 0,5 тонны, устроенный под деревянным настилом стальной рабочей площадки (рабочая площадка уничтожена пожаром на длине 15 м).

Общее состояние несущих конструкций на части цеха, пострадавшей от пожара, является в основном неработоспособным или аварийным. После проведения инструментально-лабораторных исследований материалов и визуально обнаруженных повреждений установлены 14 аварийных конструкций: двухветвевая колонна центрального ряда, 1 подстропильная ферма по оси (Д, 19-21) и 1 стропильная ферма по оси (21, А-Д), 11 ребристых плит покрытия. Установлены таким же образом 18 неработоспособных конструкций: 16 стеновых керамзитобетонных панелей торцовой стены, 1 подкрановая балка пролетом 12 м, 1 стропильная ферма по оси (21, Д-К).

Расчетная экспертиза несущих железобетонных конструкций цеха на участке реконструкции выявила еще 22 неработоспособных конструкции покрытия вследствие их возможной перегрузки снегом в снеговом мешке: 20 ребристых плит покрытия в осях (20-21, А-К), 2 стропильных фермы по оси (20, А-Д) и (20, Д-К), что потребовало частичной замены тяжелого покрытия на облегченное по стальным прогонам.

В целом выполнен полный объем проектно-конструкторских работ:

1. Экспериментально исследована неразрушающим ударным способом прочность бетона 23-х сборных ж/б конструкций здания цеха; всего обработано 245 проб ударных испытаний. Вскрыт 1 шурф крыши для осмотра фактического состояния кровельного ковра, стяжки и утеплителя и расчета постоянных нагрузок на покрытие. Вскрыта арматура 5-ти видов сборных ж/б конструкций, испытаны на растяжение 2 образца арматуры.

2. Установлены фактические эксплуатационные нагрузки и выполнена полномасштабная расчетная экспертиза сборных ж/б конструкций покрытия по предельным состояниям 1-й группы на постоянную и расчетную снеговую нагрузку 360 кг/м² с учетом снегового мешка согласно СНиП 2-01-07-85* [3]. Выполнен расчет подкрановой балки с учетом уменьшения расчетного сопротивления арматуры от пожара.

3. Выполнена полномасштабная расчетная экспертиза стальных конструкций усиления на участке реконструкции: расчёты стальной стропильной фермы по оси 21 по проекту и фактическому варианту с усилением верхнего пояса шпренгелями, расчёт монтажного болтового стыка нижнего пояса ферм, расчёт прогонов кровли на прочность, расчет колонны усиления подстропильной фермы по оси (20, Д) высотой 10 м.

4. Даны предложения по реконструкции части здания цеха, пострадавшей от пожара – усилению и демонтажу строительных конструкций. Составлены спецификации материалов на усиление и реконструкцию: спецификации элементов стальных конструкций, арматурных изделий, бетона, краски.

5. Составлен комплексный план ремонтно-восстановительных работ из 57 наименований по 13-ти видам конструкций, большая часть которых уже выполнена по нашим рекомендациям и чертежам специализированной подрядной организацией «Градиент» с оперативным устранением дефектов строительно-монтажных работ, обнаруженных нашим авторским надзором.

6. Составлен альбом чертежей на 14-ти листах формата АI-А4 с нанесен­ными дефектами и фото, включая эскизы по демонтажу и реконструкции.

			Рисунок 1 - Цех после реконструкции. Фрагмент плана 1-го этажа цеха на отм. 0.000 в осях (17-21, А-К)

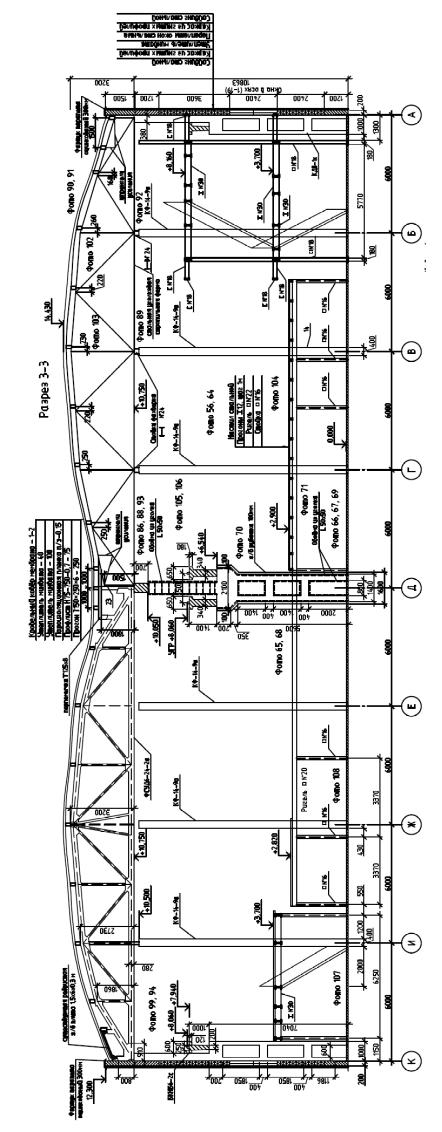

	Рисунок 2 - Цех после реконструкции. Поперечный разрез 3-3

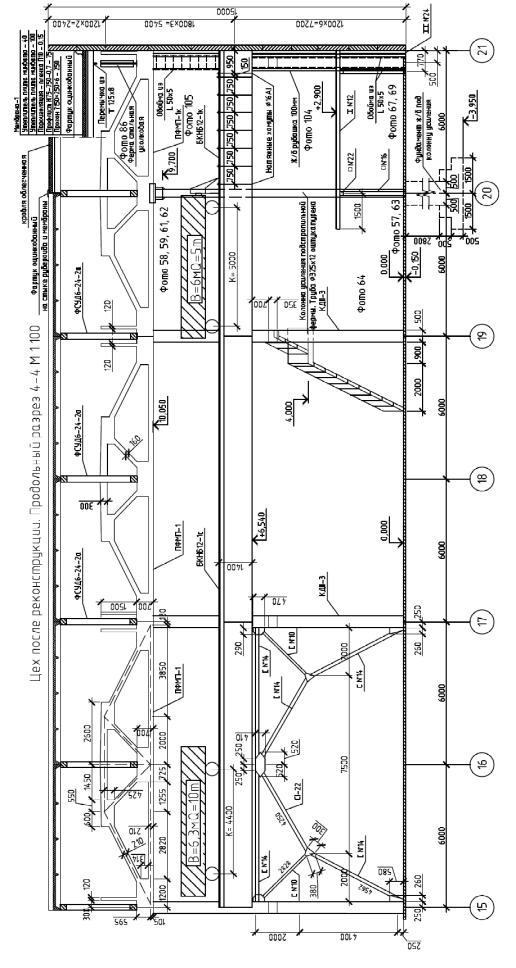

		Рисунок 3 - Цех после реконструкции. Продольный разрез 4-4
