Створення тегірованого порту між комутаторами.

Тегірований порт дозволяє комутатору передати трафік декілька VLAN'ов через один порт і зберегти при цьому інформацію про те, в межах якого саме VLAN'а передається фрейм.

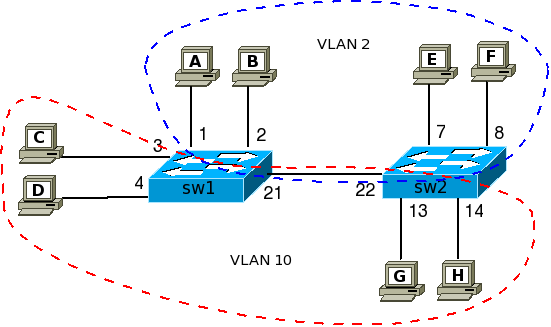

На комутаторах sw1 і sw2 порти 21 і 22, відповідно, це тегіровані порти.

Для того, щоб комутатори розуміли якому VLAN належить фрейм, що прийшов, і використовували відповідну таблицю комутації для його обробки, виконується тегіровання фрейма.

Наприклад, якщо хост E передає фрейм хосту A, то комутатор sw2 перевіряє свою таблицю і бачить, що хост A доступний через порт 22. Оскільки порт настроєний як тегірований, то коли фрейм виходить з порту 22 в нім проставляється тег, який указує, якому VLAN'у належить цей фрейм. В даному випадку проставляється тег з VLAN'ом 2.

Комутатор sw1 отримує тегірований фрейм через тегірований порт 21. Для того, щоб визначити на який порт його передавати далі sw1 використовує таблицю комутації для VLAN 2 (оскільки цей VLAN був вказаний в теге). На комутаторі sw1 порт 21 має бути настроєний як тегірований для того, щоб комутатор не відкидав тегіровані фрейми, а прочитував інформацію тега. І відповідно щоб він також позначав фрейм тегом, коли передаватиметься трафік комутатору sw2.

Решта портів комутатора залишається не тегірованими. І для хостів операція тегіровання, яку виконують комутатори абсолютно прозора. Хости нічого не знають про тегах і отримують звичайні фрейми.

Аналогічні дії виконуються, наприклад, при передачі фрейма від хоста C хосту G.

Ассиметрічний vlan.

Ця функція дозволяє пристроям в різних VLAN взаємодіяти з серверами і іншими пристроями в VLAN, що розділяється.

Для налаштування Asymmetric VLAN в комутаторах Dlink:

  1. У меню Configuration >Asymmetric VLAN активувати створення ассиметричного VLAN.

  2. Створити спільний (VLAN, що розділяється, за умовчанням це vid=1).

  3. Створити декілька VLAN доступу (access VLAN), пристрої яких будуть ізольовані один від одного.

  4. Для VLAN доступу прописати потрібні PVID.

Порти з access VLAN так само мають бути включені в VLAN, що розділяється. Для портів з access VLAN номер PVID повинен відповідати номеру access VLAN.

Для портів в розділяємо VLAN номер PVID має дорівнювати номеру роздільного VLAN

Завдання до роботи:

  1. Ознайомиться з призначенням пункту Configuration > 802.1Q VLAN в меню управління.

  2. Створити новий VLAN, помістити в нього два комп'ютери своїх сусідів. Перевірити які вузли доступні з цих комп'ютерів.

  3. Помістити кожен їх комп'ютерів сусідів в окремий VLAN. C допомогою асиметричного VLAN зробити так, що б вони могли взаємодіяти з сервером. Перевірити які вузли доступні з цих комп'ютерів. Зробити таблицю відповідності портів комутатора існуючим VLAN.

  4. Повернути первинні налаштування для VLAN.

Контрольні питання:

  1. Що таке VLAN

  2. Призначення VLAN

  3. Принцип роботи VLAN

  4. Що таке асиметричний VLAN

Лабораторна робота 8

Тема: Основні характеристики продуктивності мережі

Мета: Вивчити основні характеристики продуктивності мережі

Методичні вказівки:

Головною вимогою, що пред'являється до мереж, є виконання мережею її основної функції - забезпечення користувачам потенційної можливості доступу до ресурсів всіх комп'ютерів, об'єднаних в мережу, що розділяються. Решта всіх вимог - продуктивність, надійність, сумісність, керованість, захищеність, розширюваність і маштабованість - пов'язані з якістю виконання цього основного завдання.

Існує декілька основних характеристик продуктивності мережі:

  • час реакції;

  • пропускна спроможність;

  • затримка передачі і варіація затримки передачі.

Час реакції мережі є інтегральною характеристикою продуктивності мережі з погляду користувача. Саме цю характеристику має на увазі користувач, коли говорить: «Сьогодні мережа працює повільно».

Час реакції мережі зазвичай складається з декількох складових. У спільному випадку в нього входить час підготовки запитів на клієнтському комп'ютері, час передачі запитів між клієнтом і сервером через сегменти мережі і проміжне комунікаційне устаткування, час обробки запитів на сервері, час передачі відповідей від сервера клієнтові і час обробки отримуваних від сервера відповідей на клієнтському комп'ютері.

Пропускна спроможність відображає об'єм даних, переданих мережею або її часткою в одиницю часу. Пропускна спроможність вже не є призначеною для користувача характеристикою, оскільки вона говорить про швидкість виконання внутрішніх операцій мережі - передачі пакетів даних між вузлами мережі через різні комунікаційні пристрої. Зате вона безпосередньо характеризує якість виконання основної функції мережі - транспортування повідомлень - і тому частіше використовується при аналізі продуктивності мережі, чим час реакції. Пропускна спроможність вимірюється або в бітах в секунду, або в пакетах в секунду. Пропускна спроможність може бути миттєвою, максимальною і середньою.

Затримка передачі визначається як затримка між моментом надходження пакету на вхід якого-небудь мережевого пристрою або частки мережі і моментом появи його на виході цього пристрою. Цей параметр продуктивності по сенсу близький до часу реакції мережі, але відрізняється тим, що завжди характеризує тільки мережеві етапи обробки даних, без затримок обробки комп'ютерами мережі. Звичайна якість мережі характеризують величинами максимальної затримки передачі і варіацією затримки.
