Алгоритм прозорого моста ieee 802.1d.
Слово «прозорий» в назві алгоритм прозорого моста відображає той факт, що мости і комутатори в своїй роботі не враховують існування в мережі мережевих адаптерів кінцевих вузлів, концентраторів, повторювачей. З іншого боку, і перераховані вище мережеві пристрої функціонують, «не помічаючи» присутності в мережі мостів і комутаторів.
Комутатор будує свою адресну таблицю на підставі пасивного нагляд за трафіком, циркулюючим в підключених до його портів сегментах. При цьому комутатор враховує адреси джерел кадрів даних, що надходять на порти комутатора. За адресою джерела кадру комутатор робить висновок про приналежності вузла-джерела тому або іншому сегменту мережі.
Кожен порт комутатора працює, як кінцевий вузол свого сегменту, за одним виключенням — порт комутатора не має власного МАС-адреса. Порти комутатора не потребують адрес, оскільки вони працюють в так званому нерозбірливому режимі захвата кадрів, коли всі кадри, що поступають на порт, незалежно від їх адреси призначення, запам'ятовуються на якийсь час в буферній пам'яті. Працюючи в нерозбірливому режимі, комутатор «слухає» весь трафік, в приєднаних до нього сегментах, і використовує кадри, що проходять через нього, для вивчення структури мережі.

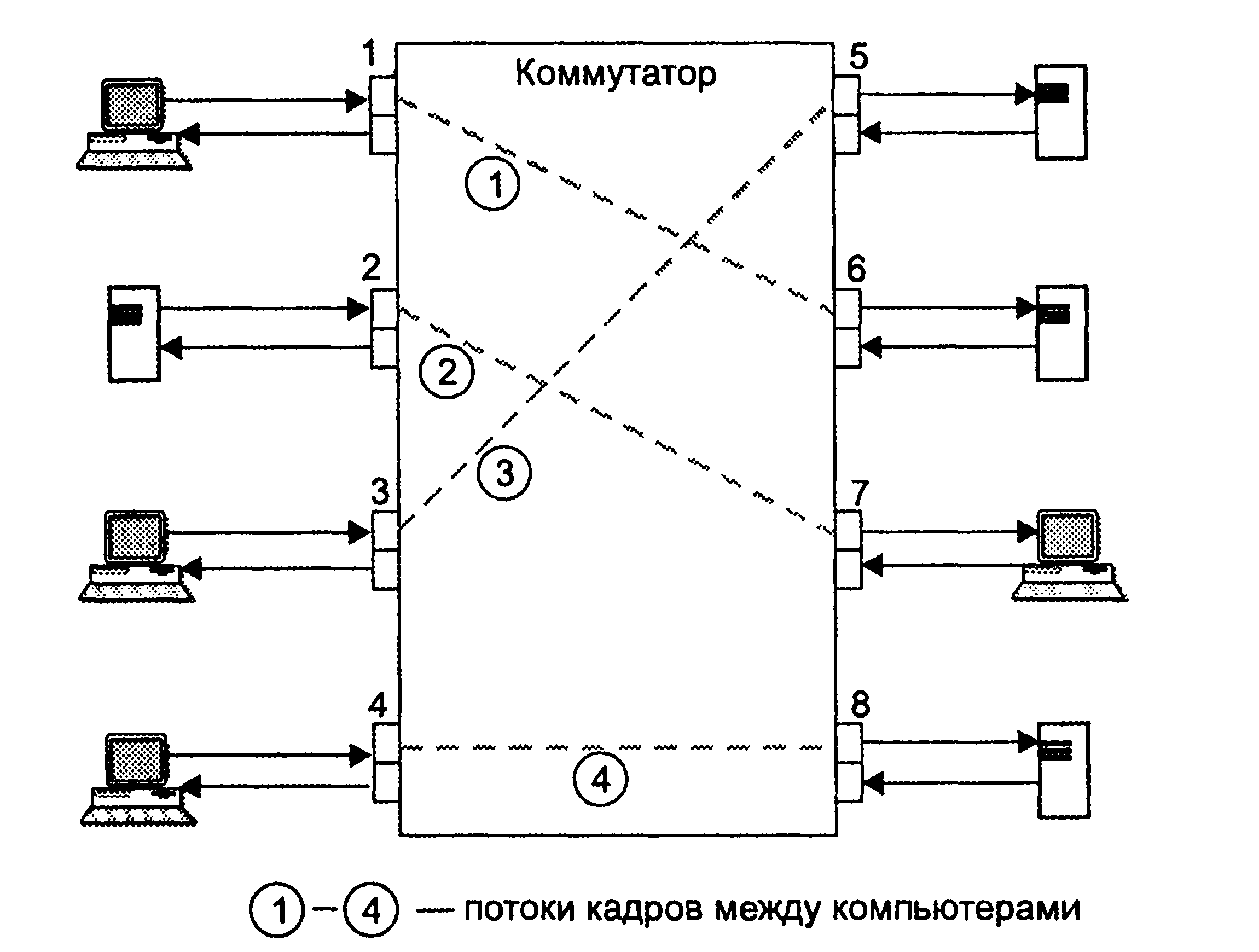

Мал. принцип роботи комутатора
Завдання до роботи:
За допомогою команди ipconfig визначити MAC адреса комп'ютера.
За допомогою команди arp проглянути arp таблицю на своєму комп'ютері.
За допомогою команди telnet зайти на комутатор і подивитися arp таблицю комутатора командою show arpentry. У отриманій таблиці знайти рядок для свого комп'ютера.
За допомогою команди telnet зайти на комутатор і подивитися стан портів комутатора командою show fdb. Визначити по таблиці в який порт комутатора включений ваш комп'ютер.
Контрольні питання:
Для чого потрібний MAC адреса
Формат MAC адреси
Як можна дізнатися MAC адресу комп'ютера
Для чого потрібний ARP протокол
Принцип роботи комутатора
Лабораторна робота №5
Тема: Вивчення комутатора
Мета: Вивчити інтерфейс управління комутатором
Методичні вказівки:
У лабораторному класі комп'ютери підключені в мережу за допомогою комутатора D-link DGS-1216T.
Основні можливості комутатора:
16 портів 10/100/1000BASE-T Gigabit Ethernet
2 комбо-порта SFP (Mini GBIC)
Автоматичне визначення полярності MDI/MDIX на всіх портах на витій парі
Управління потоком IEEE 802.3x для захисту від втрати даних
Зеркалізування портів для моніторингу трафіку
Агрегація портів для підключення до серверам/магістралі мережі
802.1Q VLAN для підвищення безпеці/продуктивності
Черги пріоритетів 802.1p Priority Queues
Простота налаштування через Web-інтерфейс
Розмір для установки в стандартную19 ЃЌ стійку
SNMP-управління із вбудованою підтримкою MIB
Налаштування комутатора
Передня панель
10/100/1000 BASE-T Mini GBIC порти
порти на витій парі
Індикатори

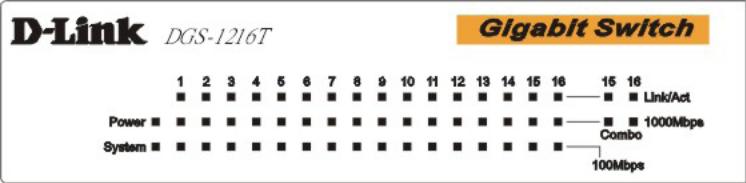

Мал. Індикатори комутатора Dlink-DGS1216T
1000BASE-T порти на витій парі (Порт 1~16). DGS-1216T обладнаний 16-у гігабітними портами на витій парі, що підтримують автоузгодження 10/100/1000Mбит/с і автоматичне визначення полярності MDI/MDIX. Ці порти можуть працювати в підлозі і повнодуплексному режимах роботи.
Mini GBIC порти (Додаткові порти 15~16). Комутатор обладнаний двома mini-GBIC портами, що підтримують додаткові модулі 1000BASE-SX/LX Mini GBIC для підключення оптоволоконних ліній зв'язку .
Індикатори.
LED (Light-Emitting Diode - світло - випускаючий діод). Індикатори на передній панелі дозволяє миттєво отримати інформацію про стан і спрощують завдання моніторингу і пошуку несправностей.
Індикатори комутатора:
Індикатори Power (Живлення)
On |
Коли індикатор Живлення горить, комутатор отримує живлення. |
Off |
Коли індикатор Живлення не горить, неправильно підключений шнур живлення. |
Індикатори CPU ( Індикатори управління)
Блимає |
Коли CPU працює, індикатор System блимає. |
On/Off |
CPU не працює. |
Індикатори стану портів 1 – 16:
Link/Act
On |
Коли індикатор Link/Act горить, відповідний порт успішно підключений до мережі Ethernet. |
Блимає |
Коли індикатор Link/Act блимає, порт передає або отримує дані з мережі Ethernet. |
Off |
Немає зв'язку. |
1000Mbps
On |
Коли індикатор 1000Mbps горить, відповідний порт підключений до мережі 1000Mбит/с Gigabit Ethernet. |
Off |
Коли індикатор не горить, відповідний порт підключений до мережі 10Мбит/с Ethernet або 100Mбит/с Fast Ethernet. |
100Mbps
On |
Коли індикатор горить, відповідний порт підключений до мережі 100Mбит/с Fast Ethernet. |
Off |
Коли індикатор не горить, відповідний порт підключений до мережі 10Мбит/с або мережі 1000Мбит/с Gigabit Ethernet. |
Індикатори стану додаткових портів MINI-GBIC 15~16:
Link/Act
On |
Коли модуль mini-GBIC встановлений і підключений до мережі, індикатор Link/ACT горить. |
Блимає |
Коли індикатор блимає, модуль mini-GBIC отримує дані з мережі. |
Off |
Немає зв'язку. |
1000Mbps
On |
Коли індикатор 1000Mbps горить, відповідний порт підключений до мережі 1000Mбит/с Gigabit Ethernet |
Off |
Коли відповідний порт відключений від мережі |
Налаштування комутатора через WEB-інтерфейс.
DGS-1216T має графічний Web-інтерфейс для налаштування конфігурації комутатора. Комутатор може бути налаштований за допомогою Web браузер. Мережений адміністратор може настроювати, управляти і контролювати комутатор з локальної мережі.
Після заходу на WEB-інтерфейсі появляється сторінка зображена на мал. 5.3.

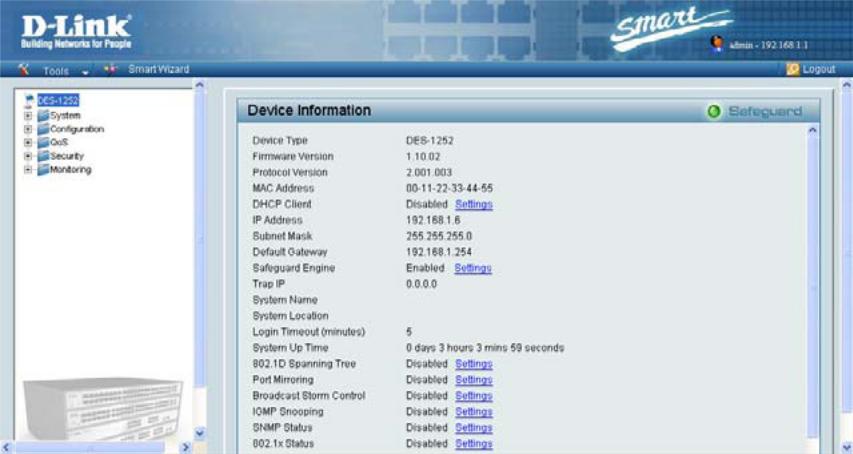

Мал. 5.3 Головна сторінка управління комутатором

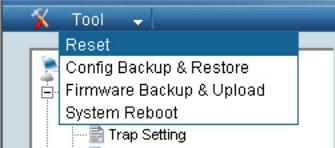

Мал. 5.4 Вкладка Tools
У пункті Tools доступні такі пункти:
Reset – скидання налаштувань комутатора в налаштування за умовчанням
Configure Backup & Restore – збереження і відновлення налаштувань комутатора
Firmware Backup and Upload – збереження і відновлення програмної прошивки комутатора
System Reboot – перенавантаження комутатора

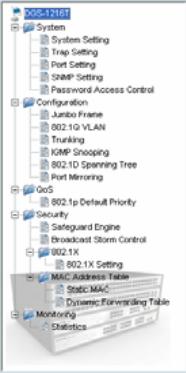

Мал. 5.5 Розгорнене меню управління комутатором
System > System Settings налаштування IP адреси і основної системної інформації про пристрій
System > Trap Settings налаштування управління комутатором за допомогою утиліти Web-Smart Switch
System > Port Settings налаштування портів комутатора
System > SNMP Settings моніторинг стану пристрою по протоколу SNMP
System > Password Access Control установка пароля для доступу до пристрою
Configuration > Jumbo Frame Підтримка більший пакетів для протоколу Gigabit Ethernet
Configuration > 802.1Q VLAN Налаштування віртуальний мереж
Configuration > Trunking підтримка для об'єднання декількох портів для підвищення пропускній здатності
Configuration > IGMP Snooping Налаштування протоколу IGMP
Configuration > 802.1D Spanning Tree Налаштування протоколу STP для утворення кілець в топології з'єднань
Configuration > Port Mirroring Дублювання всього трафіку одного порту на інший порт
QOS > 802.1p Налаштування контролю пропускної спроможності і пріоритетів трафіку для кожного порту
Security > Safeguard Engine
Security > Broadcast Storm Control
Налаштування для захисту від перевантаження мережі унаслідок надмірного числа пакетів.
Security > 802.1X Settings Протокол IEEE-802.1X дозволяє проводити аутентифікацію пристроїв, підключених до комутатора
Security > Mac Address Table > Static Mac Прив'язка MAC адрес пристроїв до конкретних портів комутатора. Дозволяє виключити самовільне підключення пристроїв до мережі.
Security > Mac Address Table > Dynamic Forwarding Table Проглядання відповідності MAC адрес пристроїв і портів до яких ці пристрої підключені.
Monitoring > Statistics Виведення статистики по трафіку на портах пристрою
TXOK: Число пакетів відправлених успішно
RXOK: Число пакетів отриманих успішно
TxError: Число пакетів відправлених з помилками
RxError: Число пакетів отриманих з помилками
