МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

ХАРЬКОВСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ РАДИОЭЛЕКТРОНИКИ

Кафедра СТ

ОТЧЕТ

по лабораторной работе 4

по дисциплине: Периферийные средства автоматики

на тему: «ПРИНЦИПЫ ФУНКЦИОНИРОВАНИЯ МОДЕЛИРУЮЩИХ ПАКЕТОВ»

Выполнили:

Ст. гр. АКТСИу-17-1

Черкашин В.А.

Юрченко В.Р.

Проверил:

доцент каф. СТ

Ребезюк Л. Н.

ХАРЬКОВ 2019

4 ПРИНЦИПЫ ФУНКЦИОНИРОВАНИЯ МОДЕЛИРУЮЩИХ

ПАКЕТОВ

4.1 Цель работы

Приобретение навыков работы с моделирующими программными пакетам VisSim и Electronics Workbench. Ознакомление с главными этапами моделирования. Определение общих методов представления результатов. Выяснение сути задания параметров моделирования и начальных условий состояния системы.

4.2 Ход лабораторной работы

Исходя из 2-го варианта лабораторной работы входные данные имеют вид (N_{бригады} = 3, N_группы = 2):

R=(12+2*Nбригады + Nгруппы)	C=(-8000 + Nбригады * 1000)	L=(25-Nбригады + 2* Nгруппы)
20	–11000	26

1)Выяснить порядок запуска используемых программных пакетов VisSim и Electronics Workbench.

2)Просмотреть демонстрацию работы программы VisSim (файл csd_new.scm). Выявить а) назначение программы, б) основные этапы работы с программой.

3)Запустить программу VisSim. Ознакомиться с содержанием меню. Загрузить файл rlc.vsm с моделью "RLC"-цепи и изучить модель. Записать уравнение модели. Определить параметры моделируемых элементов и начальные условия в схеме. Изменить начальные условия и параметры модели по собственному усмотрению.

4)Запустить программу Electronics Workbench. Ознакомиться с содержанием меню. Составить "RLC"-цепь получить переходный процесс подобный полученному в пакете VisSim.

5)По вариантам (см. табл.) спроектировать модели источников периодического сигнала в пакете VisSim. Измерить и при необходимости компенсировать постоянную составляющую в сигнале. Использовать блок "plot" для осциллографирования.

4.3 Результаты экспериментов

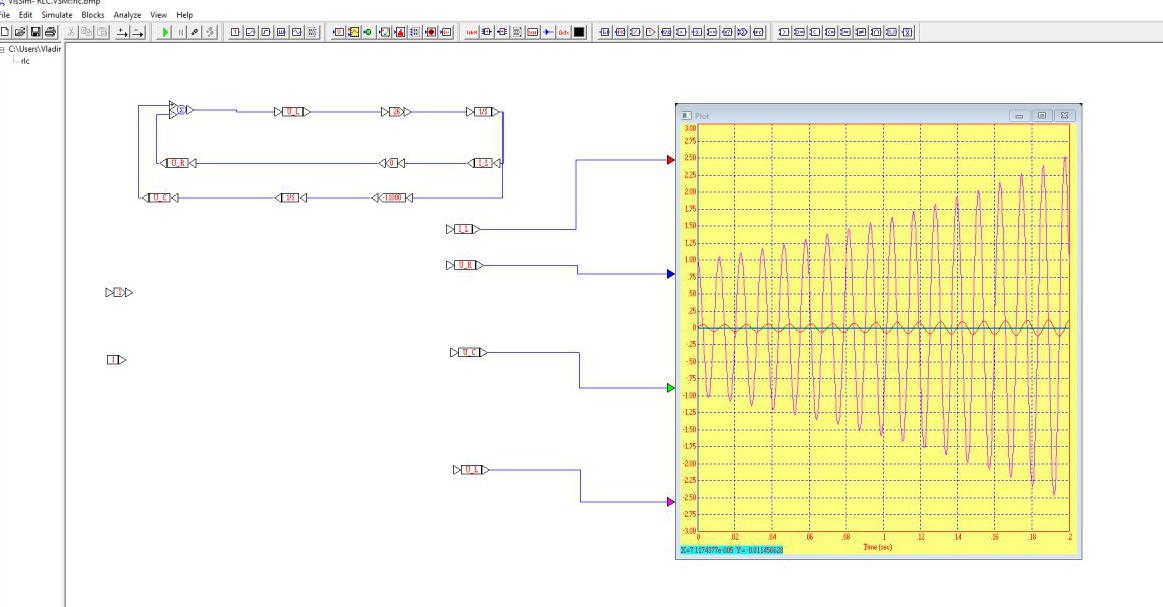

Рисунок 4.1 – Модель с входными данными для 3-го варианта

R_крит. было найдено по формуле (4.1):

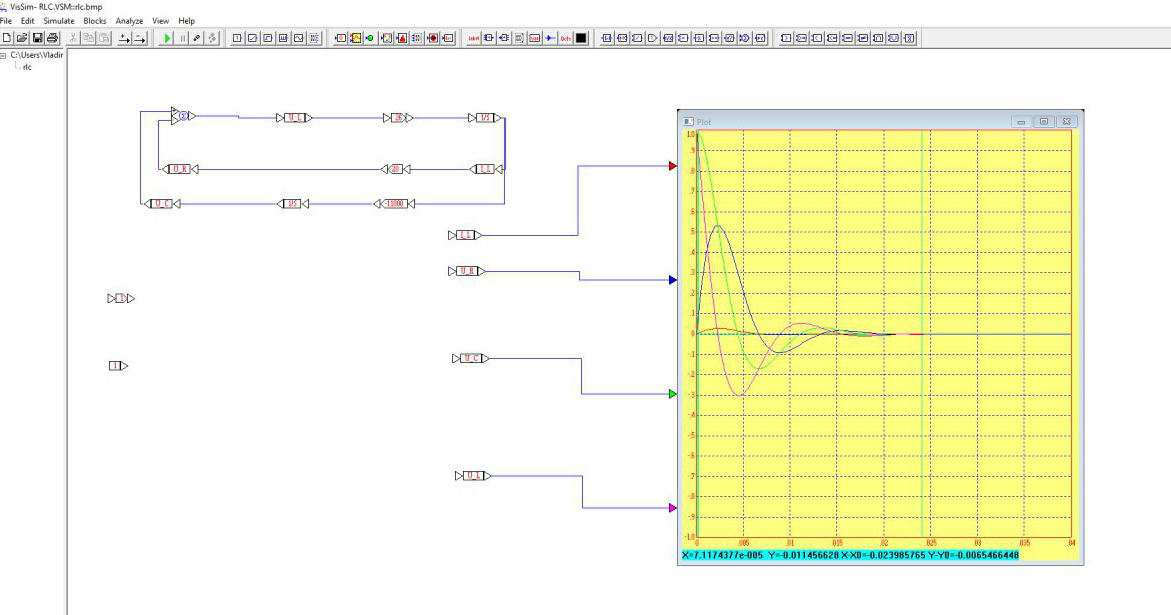

Рисунок 4.2 – Модель с подставленным значением R_крит

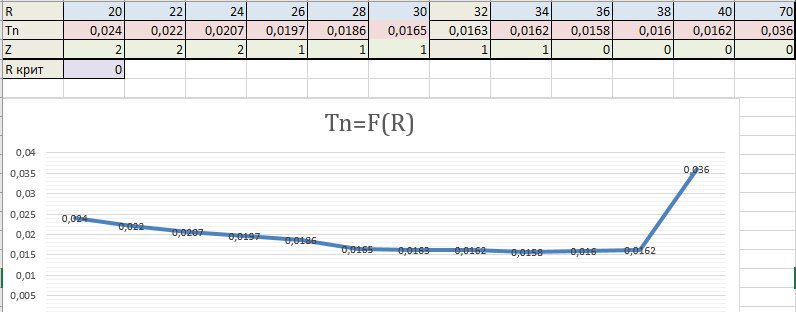

Рисунок 4.3 – График экспериментов над R

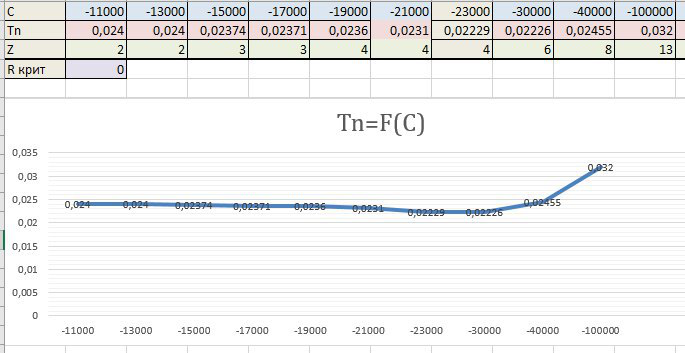

Рисунок 4.4 – График экспериментов над C

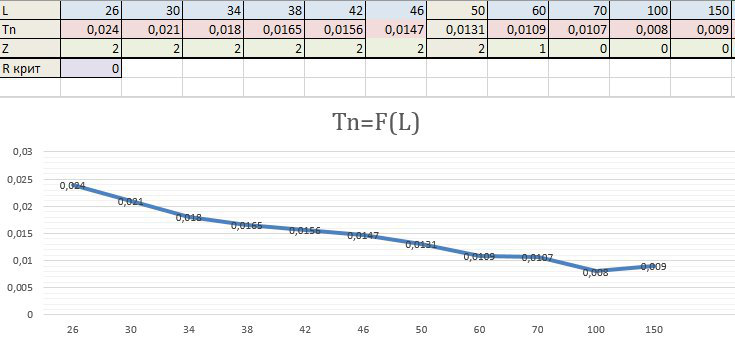

Рисунок 4.5 – График экспериментов над L

Рисунок 4.6 – Модель в EWB с подставленным R_крит

Уравнение баланса (4.2):

(4.2)

ВЫВОДЫ

Были получены навыки работы с моделирующими программными пакетам VisSim и Electronics Workbench. Ознакомились с главными этапами моделирования. Определили общие методы представления результатов. Выяснили суть задания параметров моделирования и начальных условий состояния системы.
