3.7 Агрегати для механiзацiї ремонтних I промислових робiт

Підземні роботи супроводжуються виконанням ряду підготовчих і транс­портних операцій, а також пов’язані з необхідністю ремонту та обслуговування обладнання, яке використовується безпосередньо для підземного ремонту. До таких операцій відносяться: планування майданчиків для встановлення ремонт­них агрегатів, якорів для відтягів, розчищення під’їзних шляхів; постачання до свердловини, навантаження і розвантаження довговимірного обладнання, яке опускається у свердловину, – штанг, труб, турбобурів, вузлів занурених агрегатів ЕВН, штангових свердловинних насосів; постачання до свердловини кабелю, аварійний та профілактичний ремонт наземного обладнання, в т. ч. і гирлового; обслуговування агрегатів підземного ремонту: заміна і дозаправ­лення мастилом, заміна різних вузлів; намотування і перевезення талевого каната, виконання аварійних, зварювальних робіт і т. ін.

Для здійснення цих операцій використовується обладнання, до якого вiдносять рiзного роду агрегати для виконання пiдготовчих робiт i обслуго­вування пiднімальних механiзмiв під час ремонту свердловин, промисловi са­монавантажувачi, агрегати для перевезення, обслуговування i ремонту експлуа­тацiйного устаткування.

3.7.1 Пересувний агрегат для пiдготовчих робiт з ремонту свердловин

Пересувний агрегат для пiдготовчих робiт з ремонту свердловин 1ПАРС або 2ПАРС (рис. 3.65) призначений для механізації земляних робіт під час планування майданчикiв, нарiзання щiлин пiд якори вiдтягів, а також для демонтування i монтування гирлового обладнання, фонтанної арматури, розчи­щення пiд’їзних шляхiв до свердловини та iнших робiт. Змонтований на базi трактора i має бульдозерний вiдвал, гiдравлiчний кран (висота пiднiмання, вилiт стрiли i вантажопiднімальнiсть відповідно до 6 м, 3,6 м i 5 кН), механiзм рiжучого пристрою (бар) для розпушування грунту (вирiзання канави) та причiпний пристрiй.

Управління вузлами агрегату гідравлічне. З його допомогою здійснюється зміна висоти бульдозерного відвалу, приводяться в дію гідравлічний кран, меха­нізми піднімання ріжучого органу. Агрегат забезпечує піднімання вантажів ма­сою 500 кг на висоту 6 м, прорізає щілини шириною 140 мм і глибиною до 1,7 м.

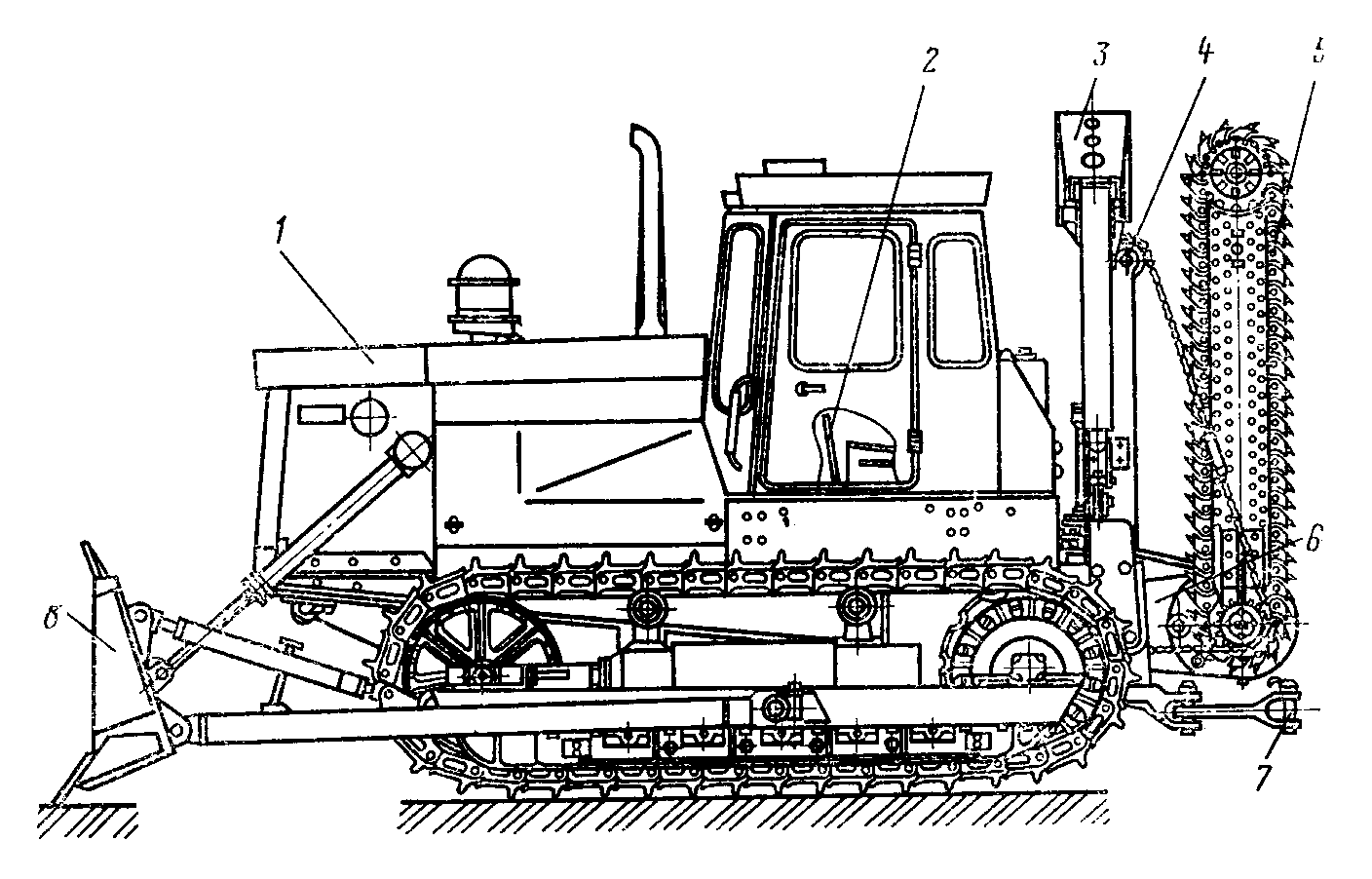

Рис. 3.65 – Пересувний агрегат для підготовчих робіт з ремонту свердловин 2ПАРС: 1 – трактор Т–130МГ–1; 2 – механізм керування; 3 – гідравлічний кран;

4 – механізм піднімання ріжучого пристрою; 5 – ріжучий пристрій;

6 – редуктор; 7 – причіпний пристрій; 8 – бульдозерний відвал

Технічна характеристика агрегату 2 ПАРС така:

Гідрокран	4030П
Вантажопідіймальність гідрокрана за максималь­ного вильоту стріли, кг	500
Максимальний виліт стріли, мм	3600
Максимальна висота підіймання вантажу, мм	6500
Робочий кут повороту стріли, градус	200
Тип механізму для нарізання щілин	Баровий У33-20
Глибина прорізуваної щілини, мм	1600
Ширина прорізуваної щілини, мм	140
Кут повороту різального органу, градус	180
Максимальна швидкість пересування, км/год	8
Тиск на ґрунт, МПа	0,065
Максимальний кут статичної стійкості, градус: повздовжній поперечний
	30
	25
Дорожній просвіт, мм	390
Габаритні розміри, мм	5820х200х3250
Маса, т	18
