4. Типовий розрахунок процесу підготовки і закачування розчину для глушіння свердловини
Мета розрахунку – визначення густини розчину, витрати реагенту, кількість розчину. Порядок розрахунку такий:
– встановлюють розрахункову значину пластового тиску у свердловині, що ремонтуються (із карти ізобар або в результаті дослідження);

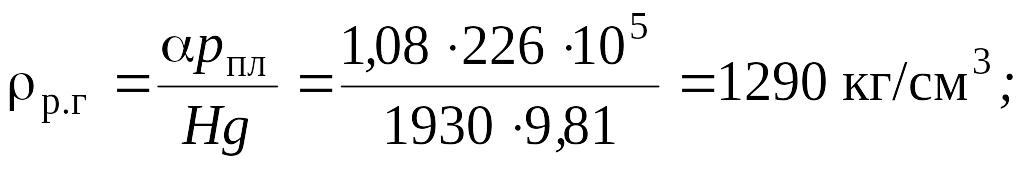

– обчислюють потрібну густину рідини глушіння:
(2.40)
де ρр.г – густина розчину глушіння, кг/м3; рпл – пластовий тиск, Па; L – відстань по вертикалі від гирла свердловини до продуктивного горизонту, м; g – швидкість вільного падіння, м/с2; α – коефіцієнт запасу, який враховує можливість підвищення пластового тиску в зоні свердловини у період ремонту; α = 1,05 - 1,15;

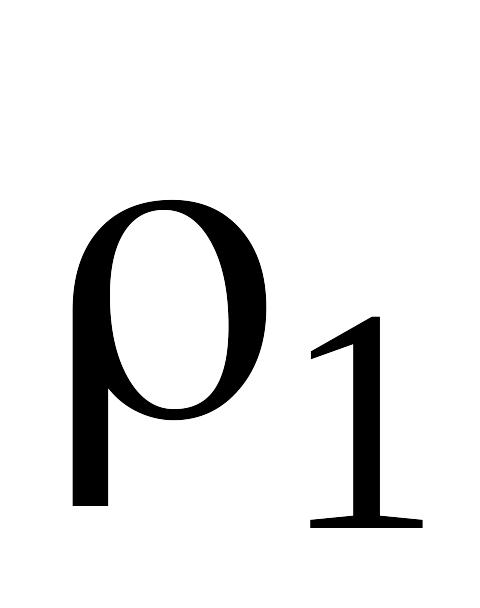

– визначають вологість реагенту, густину сухого реагенту і густину вологи, що насичує реагент;
– обчислюють необхідний об’єм рідини глушіння:
Vрг = 0,785D2Lсвψ, (2.41)
де Vрг – об’єм розчину глушіння, м3; D – внутрішній діаметр обсадної колони, м; Lсв – довжина свердловини (відстань від гирла до вибою), м; ψ – коефіцієнт втрат, залежить від приймальності свердловини, ψ > 1;
– розраховують масу реагенту, необхідну для приготування заданого об’єму рідини глушіння Vрг необхідної густини ρр.г:

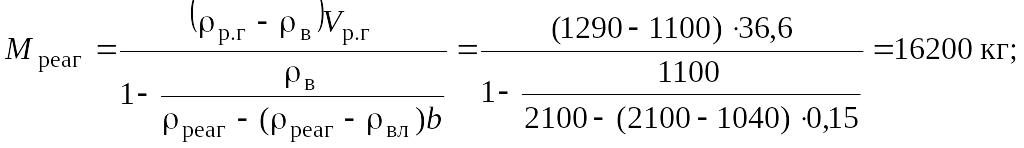

(2.42)
де Мреаг
– маса реагенту, необхідна для приготування
розчину, кг; ρв
– густина розчинника (води), кг/м3;
ρреаг
– густина реагенту в сухому стані,
кг/м3;

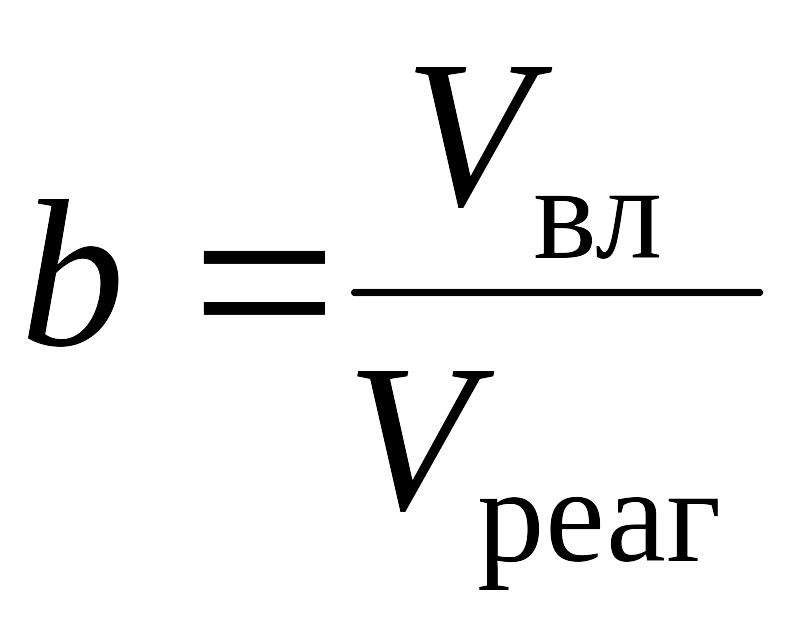

– вологість реагенту; Vвл
– об’єм вологи у вихідному реагенті,
м3;
Vреаг
– об’єм вологого реагенту, м3;
решта позначень попередні;

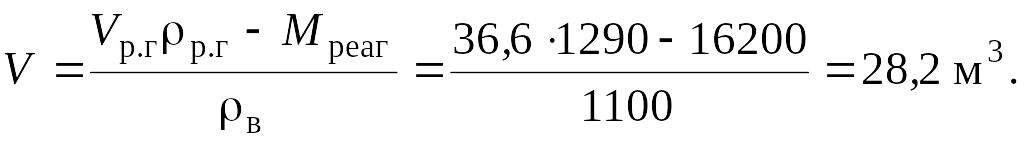

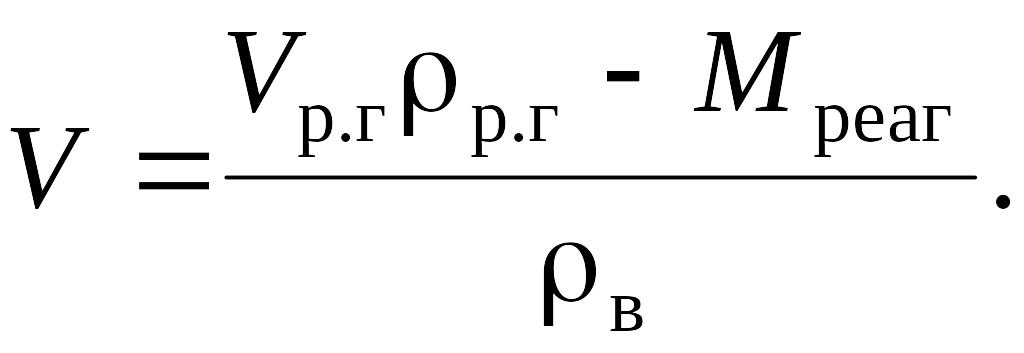

– розраховують необхідний об’єм розчинника (води), м3:
(2.43)
Задача 2.3 Визначити тиск оберненої емульсії (гідрофобно-емульсійного розчину, стабілізованого емульгатором ЕС-2) на вибій свердловини, яка простоює, глибиною 2125 м і з внутрішнім діаметром експлуатаційної колони 150,3 мм. Рідина глушіння має густину ρ = 1120 кг/м3 і статичну напругу зсуву t0 = 25 сПа. Гирло свердловин не герметизовано.
Розв’язування. Якщо гирло свердловини не герметизовано, то тиск на вільній поверхні рідини дорівнює атмосферному тиску, тобто p0 = 0,1 МПа.
Гідростатичний тиск стовпа рідини глушіння у свердловині
pг = Н r g = 2125×1120×9,81 = 23,3106 Па,
де Н – глибина свердловини; g – прискорення вільного падіння.

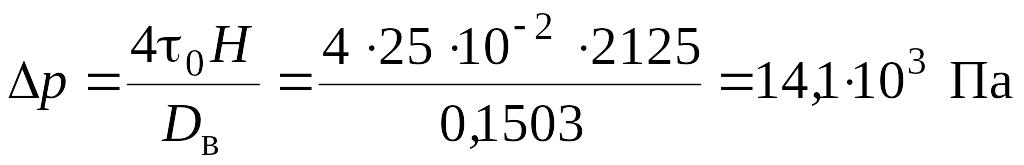

Перепад тиску рідини глушіння за рахунок її структурно-механічних властивостей
,
де Dв - внутрішній діаметр експлуатаційної колони, м.
Тоді тиск рідини глушіння на вибій свердловини перед початком припливу рідини із пласта pв' = p0 + pг + Dp = 0,1 + 23,3 + 0,014 = 23,41 МПа, а також перед повільним поглинанням pв'' = p0 + pГ – Dp = 0,1 + 23,3 – 0,014 = 23,39 МПа.
Задача 2.4 Визначити густину і об’єм рідини для глушіння нафтової фонтанної свердловини. Відомо: глибина свердловини 3420 м; пластовий тиск 41,5 МПа; свердловина обсаджена двосекційною експлуатаційною колоною з умовним діаметром верхньої секції 168 мм (товщина стінки 10 мм), опущеної на глибину 2300 м, і нижньої секції 146 мм (товщина стінки11 мм) з глибини 2300 м до 3420 м.
Розв’язування. Визначаємо відносний пластовий тиск за формулою:
,

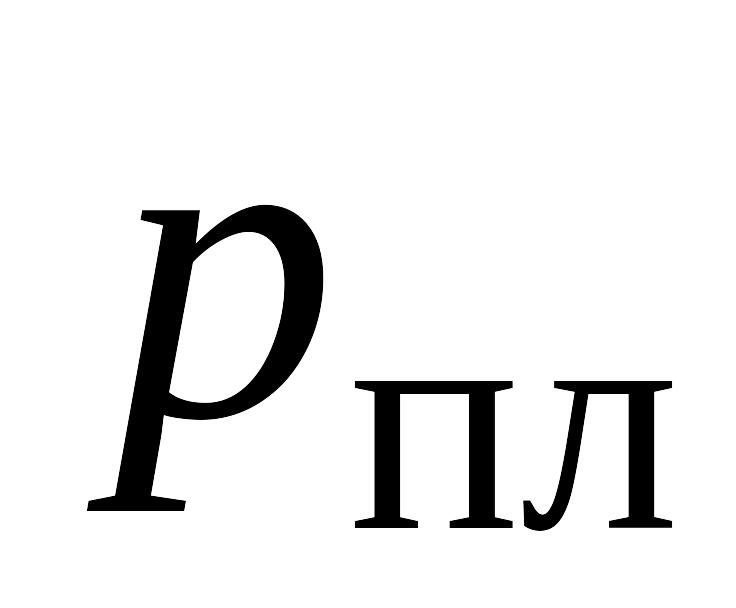

де pпл – пластовий тиск, Па; Н – глибина свердловини, м; rв - густина прісної води
(rв = 1000 кг/м3); g - прискорення вільного падіння, м/с2.
Оскільки pвідн > 1, то необхідно, щоб густина рідини глушіння r була не меншою 103 pвідн кг/м3. Беремо r = 103 pвідн = 103·1,24 = 1240 кг/м3.

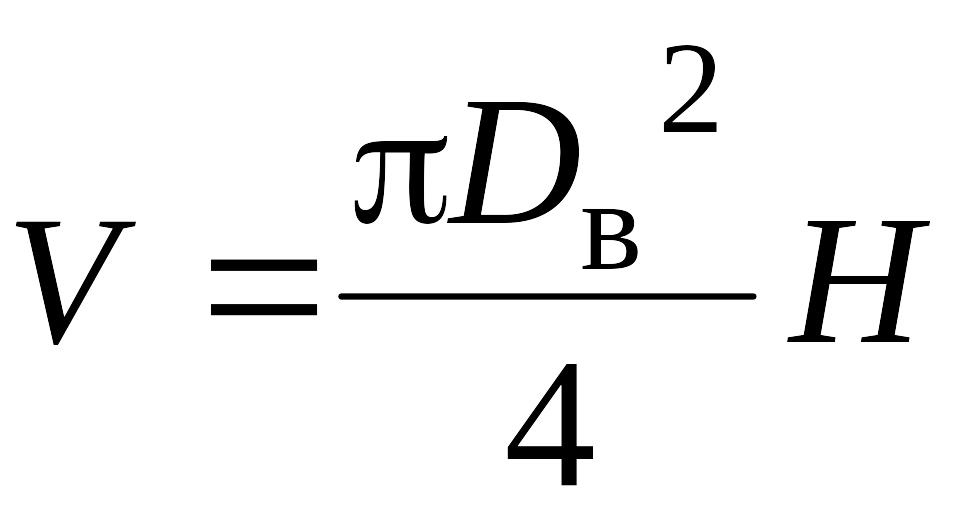

Об’єм свердловини
,
де D/1, D1, L1 – відповідно зовнішній і внутрішній діаметри та довжина першої секції труб, м; D1 = D/1 – 2d1 = 0,1683 - 2×10·10–2 = 0,1483 м; d1 – товщина стінки труб першої секції, м; D/2, D2, L2, d2 – аналогічно D/1, D1, L1, d1 для другої секції; D/2 = D2 – 2d2 = 0,146 – – 2·11·10–3 =0,124 м.
Оскільки свердловина фонтанна, то об’єм рідини глушіння беремо рівний двом об’ємам свердловини, тобто Vр.г = 2 V = 106,4 м3.

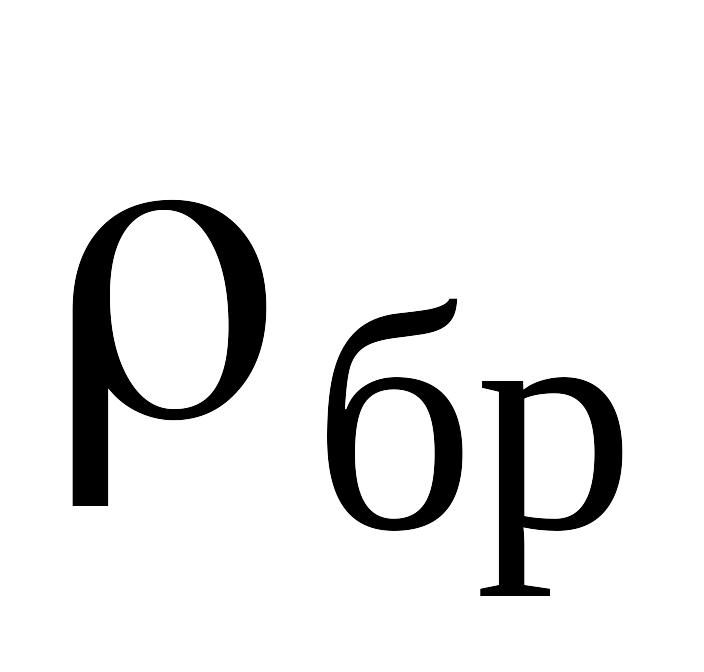

Задача 2.5 Визначити густину промивальної рідини, необхідної для розкриття продуктивного пласта під час буріння другого стовбура свердловини в процесі її капітального ремонту. Продуктивний пласт залягає на глибині H = 1850 м, а пластовий тиск у ньому pпл = 22 МПа.

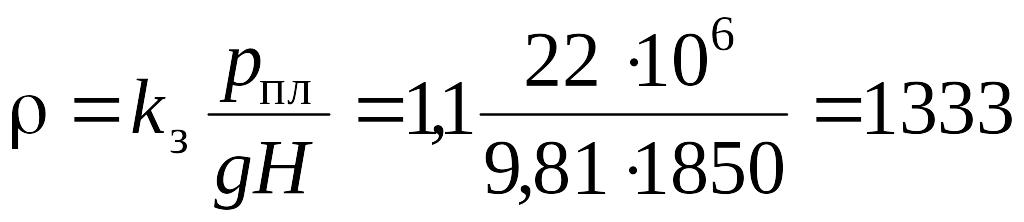

Розв’язування. Густину промивальної рідини визначаємо за формулою:
кг/м3,
де kз = 1,1, якщо H > 1200 м.
Задача 2.6 Визначити тиск на вибої і зниження тиску у свердловині після підняття із неї колони насосно-компресорних труб, а також величину запасного об’єму рідини глушіння з метою дозаповнення свердловини і стабілізації в ній тиску. Відомо: глибина свердловини 2780 м; внутрішній діаметр експлуатаційної колони становить 152,3 мм (до глибини 2030 м) і 126 мм (нижче 2030 м); колона НКТ із гладких труб, двосекційна з умовним діаметром 73 мм (товщина стінки 5,5 мм, довжина 1850 м) і 60 мм (довжина 700 м); труби виконання А; свердловина заповнена розчином хлориду кальцію густиною 1230 кг/м3.
Розв’язування. Визначаємо масу кожної секції і загальну масу піднятих НКТ за формулами:
М1 = m1L1 + m1¢(L1/l) = 9,2 × 1850 + 2,4 (1850 / 10) = 17464 кг;
М2 = m2 L2 + m2¢(L2/l) = 6,8 × 700+1,3(700 / 10)= 4851 кг;
М = М1 + М2 = 17464 + 4851 = 22315 кг,
де m1, m2 - маса 1 м труби, кг; m1¢, m2¢ -маса одної муфти НКТ, м; L1, L2 - довжина секції труб, м; l - довжина однієї труби, м; Lі/l - кількість муфт і-ої секції; і = 1;2; М1, М2, М - маса труб відповідно першої і другої секцій та всієї колони НКТ, кг.

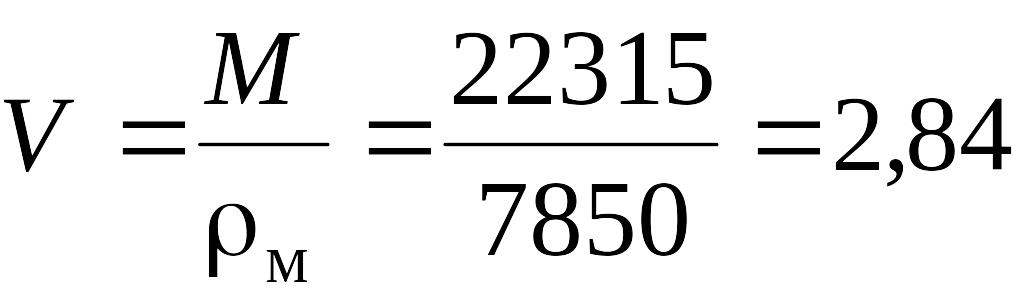

Об’єм металу колони НКТ
м3,
де rм – густина металу (сталі) НКТ (rм = 7850 кг/м3).

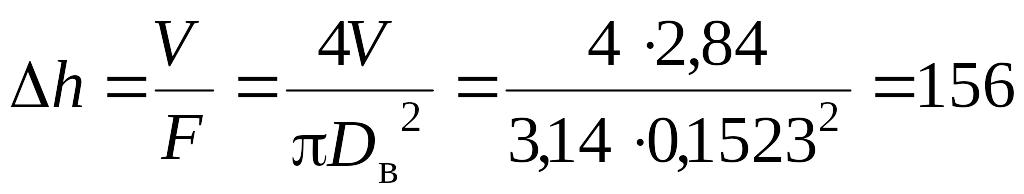

Зниження рівня рідини глушіння в експлуатаційній колоні з внутрішнім діаметром 152,3 мм
м,
де F - площа прохідного поперечного перерізу експлуатаційної колони, м; F = pD2в/4; Dв - внутрішній діаметр експлуатаційної колони, м.
Оскільки Dh < 2030 м , то зниження рівня рідини відбулося тільки у верхній частині експлуатаційної колони.
Зниження тиску на вибій свердловини після підняття НКТ становить
Dp = Dhrg = 156 × 1230 × 9,81 = 1.88·106 Па = 1,88 МПа,
де r - густина рідини глушіння, кг/м3; g - прискорення вільного падіння, м/с2.
Гідростатичний тиск рідини глушіння на вибій свердловин становив
p1 = Нrg =2780 × 1230 × 9,81 = 3,35·106 Па = 3,35 МПа,
а після підняття НКТ
p2 = p1 – Dp = (Н – Dh) r g = 3,35 – 1,88 = 1,47 МПа.
Запасний об’єм рідини глушіння для доливання у свердловину в процесі піднімання колони НКТ дорівнює об’єму металу НКТ і відповідно становить 2,84 м3.
Задача
2.7
Розрахувати густину, об’єм
та компоненти гідрофобно-емульсійного
розчину для глушіння свердловини.

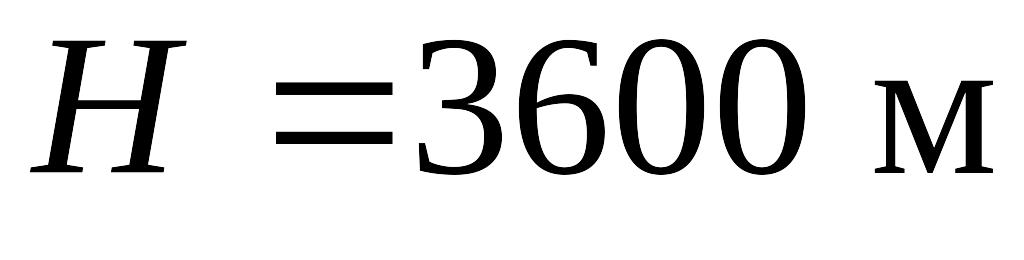

Відомо: глибина свердловини
;
діаметр експлуатаційної колони
;
пластовий тиск
.
Розв’язування. Визначаємо відносний тиск
,
де
– пластовий тиск, Па;
– гідростатичний тиск у свердловині,
Па;
– прискорення вільного падіння,
м/с2;
– густина води, кг/м3.
Оскільки
,
то необхідно, щоб густина гідрофобноемульсійного
розчину (ГЕР) була не менше 1280 кг/м3.
Виходячи з розрахованої величини густини
із табл. 2.6 знаходимо, що для розглядуваного
випадку підходить склад ГЕР № 4, для
приготування 1 м3
якого необхідно 0,56 м3
нафти густиною 870 кг/м3,
0,015 м3
емульгатора-стабілізатора (ЕС-2), 0,3 м3
пластової води густиною 1250 кг/м3,
0,5 т бариту. Тоді густина отриманого ГЕР
згідно з цією ж таблицею буде 1350 кг/м3,
умовний коефіцієнт в’язкості за ВП-5
рівний 300-400 с, статичне напруження зсуву
через 1 хв – 16-20 сПа, через 10 хв – 18-25 сПа,
фільтратовіддача 1 см3/30
хв.

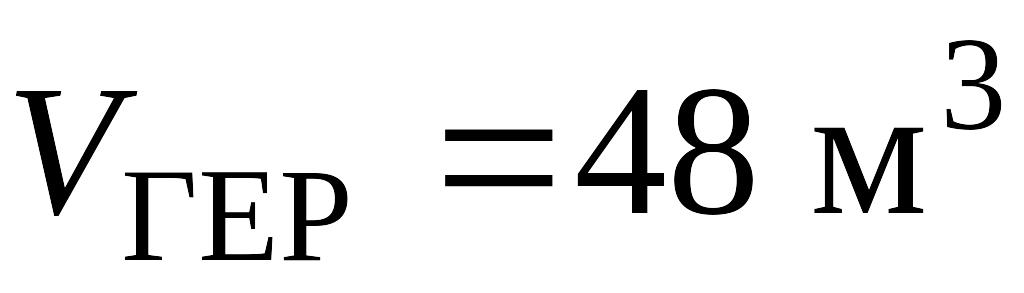

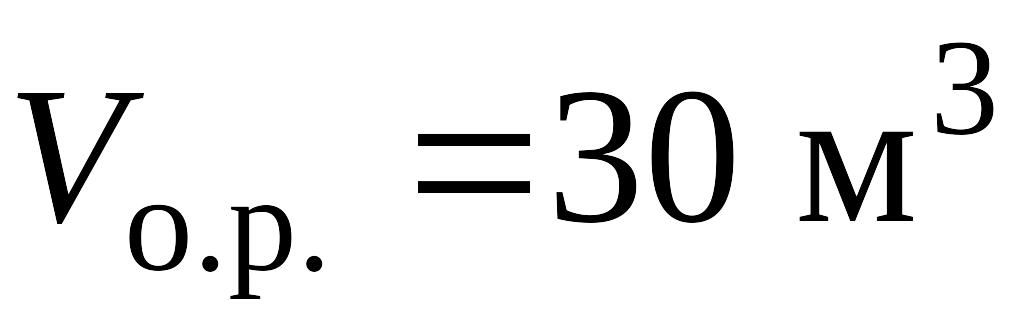

Для глушіння свердловини необхідно мати ГЕР в об’ємі, що перевищує об’єм свердловини (для доливання в затрубний простір під час зниження рівня рідини в свердловині в процесі піднімання НКТ). Беремо об’єм ГЕР рівним 1,1 об’єму свердловини, тобто
,
де
– об’єм свердловини, м3;
;
– внутрішній діаметр експлуатаційної
колони,
=124
мм. Тоді
,
а значить
.
Беремо
.
Визначаємо кількість необхідних компонентів для приготування всієї розрахованої кількості ГЕР, виходячи з об’ємів, що складатимуть 48 м3 розчину, а саме:
нафти
–
;
емульгатора-стабілізатора
–
;
пластової
води –
;
бариту
–
.
Задача 2.8 Визначити кількість бентонітової глини з вологістю 5% і стічної води густиною 1040 кг/м3, необхідних для приготування 1 м3 розчину густиною 1200 кг/м3.
Розв’язування. Кількість глини, яка витрачається на приготування 1 м3 розчину, визначаємо за формулою:
,
де
,
,

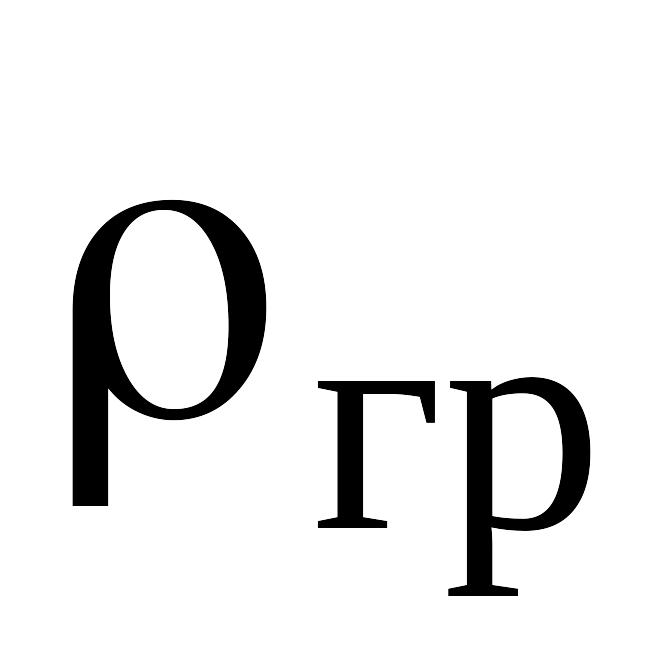

– густини відповідно глини, води і
глинистого розчину (
,
беремо
);
– вологість глини (для практичних
розрахунків беруть
).

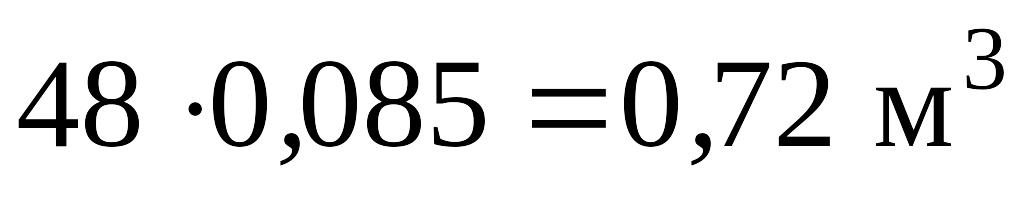

Об’єм глини в 1 м3 розчину
,
а об’єм води
.

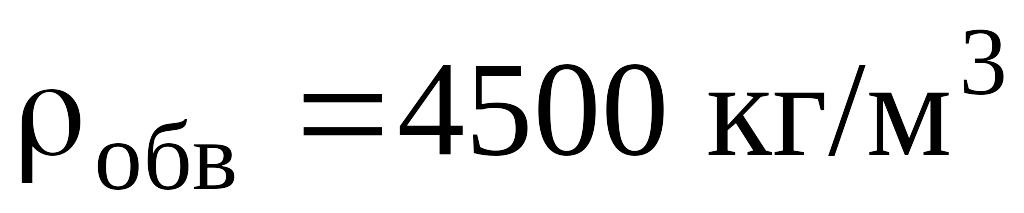

Задача 2.9 Визначити кількість обважнювача – бариту густиною 4500 кг/м3, вологістю 10% для обважнення бурового розчину з метою збільшення його густини від 1200 кг/м3 до 1700 кг/м3.

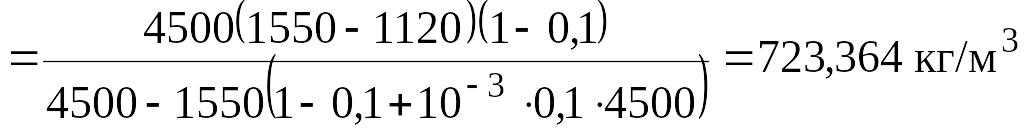

Розв’язування. Кількість обважнювача, яка необхідна для підвищення густини 1 м3 бурового розчину, визначаємо за формулою:
,
де
,
,
– густина відповідно обважнювача,
бурового розчину і обважненого розчину;
– вологість обважнювача, частка одиниці.
Об’єм обважнювача в 1 м3 обважненого розчину
,
а об’єм бурового (необважненого) розчину
.
Задача 2.10 Свердловину глибиною 2400 м заглушили рідиною глушіння, яка мала густину 1180 кг/м3, при цьому рівень рідини у свердловині знизився на 220 м від гирла. Визначити густину рідини глушіння, за якої свердловина буде заповнена рідиною глушіння до гирла.

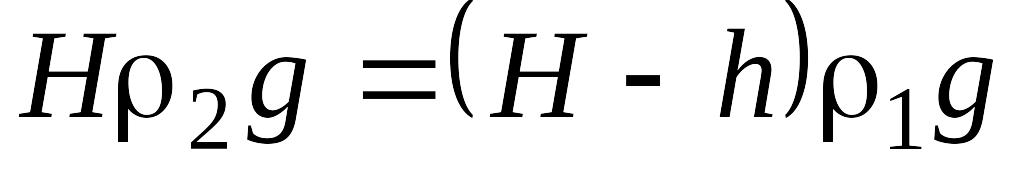

Розв’язування. Необхідну густину рідини глушіння визначаємо із співвідношення тисків:
,
тобто
,
де
— глибина свердловини;
— зниження рівня рідини у свердловині;
,
— густина рідини глушіння до поглинання
і необхідна;
— прискорення вільного падіння.
Задача 2.11 Визначити
кількість обважнювача (бариту) густиною
4500 кг/м3,
вологістю 10 %
для обважнення 1 м3
рідини глушіння з метою підвищення її
густини від
до
.
Розв’язування. Масу обважнювача, яка необхідна для підвищення густини 1 м3 розчину, визначаємо за формулою:
.
Об’єм обважнювача в 1 м3 обважненого розчину
.
Задача
2.12
Визначити кількість бентонітової глини
густиною
,
обважнювача (бариту) густиною
,
вологістю
і
води, щоб отримати обважнений глинистий

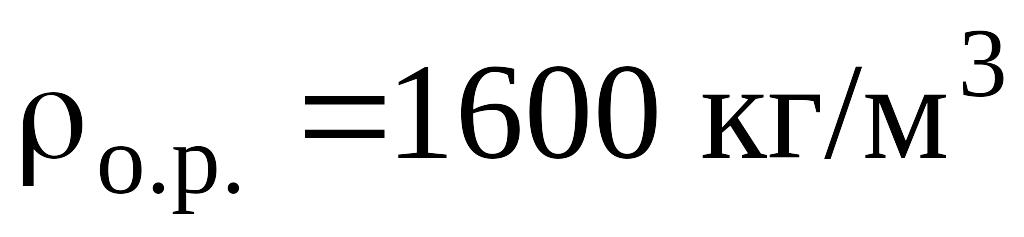

розчин об’ємом
з густиною
.
Розв’язування. Послідовно розраховуємо для 1 м3 обважненого розчину:

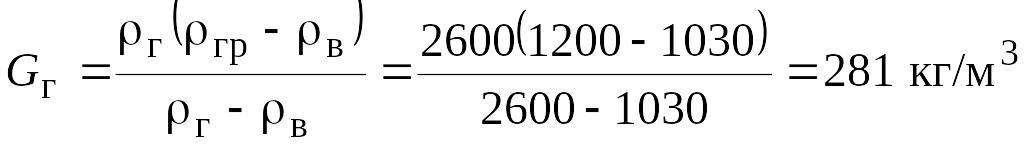

– кількість глини для приготування 1 м3 глинистого розчину густиною 1200 кг/м3
;
– об’єм глини в 1 м 3 розчину
;
– кількість обважнювача для підвищення густини 1 м3 розчину
;
– об’єм обважнювача в 1 м3 обважненого розчину
;
– сумарний об’єм глини і обважнювача в 1 м3 розчину
;
– об’єм води в 1 м3 обважненого розчину
,
де
– густина необважненого глинистого
розчину, кг/м3;
– густина води, кг/м3.
Відтак розраховуємо відповідні кількості компонентів для приготування 30 м3 обважненого розчину:
– об’єм глини для приготування 30 м3 розчину
;
– масу сухої глини
;
– об’єм обважнювача
;
– масу обважнювача
;

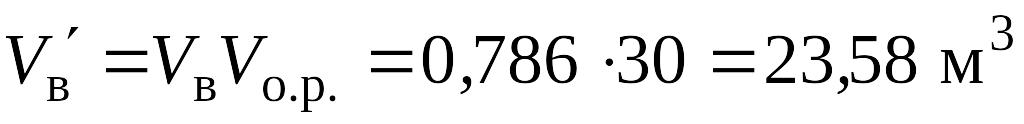

— об’єм води
.
Задача 2.13 Розрахувати необхідну кількість реагенту з вологою b = 0,15 і густиною ρреаг = 2100 кг/м3 і розчинника – стічної води густиною ρв =1100 кг/м3 для приготування рідини глушіння з метою глушіння свердловини з внутрішнім діаметром обсадної колони D = 0,148 м, довжиною Lсв = 1950 м і відстанню до продуктивного горизонту Н = 1930 м. Коефіцієнт запасів α = 1,08, витікань ψ = 1,09, ρвл = 1040 кг/м3;
із карти ізобар встановлюємо розрахунковий пластовий тиск у свердловині рпл = 226·105 Па/м;
густина рідини глушіння
об’єм рідини глушіння
маса реагенту з вологістю b = 0,15:
об’єм розчинника
Зіставимий розрахунок показав, що витрата сухого реагенту (b = 0) на 11 % нижча.
