5) Шкала серого
Эта модель используется для представления объектов с помощью оттенков серого цвета, число которых может достигать 256. в этой модели любой пиксель черно-белого изображения характеризуется значением яркости. Яркость изменяется в диапазоне от 0 (черный) до 255 (белый).эта модель используется для создания документов и черно-белых рисунков (чертежей). Позволяет преобразовать цветные изображения в высококачественные черно-белые. В процессе такого преобразования удаляется вся цветовая информация. В преобразованном изображении оттенки серого цвета соответствуют начальной яркости пикселей исходных цветных изображений.
Тема 6 «Кривая Безье».
Для построения в программах векторной графики прямых и кривых линий, а также стандартных геометрических фигур используются расчеты координат точек соответствующих фигур по математическим формулам. Для построения кривой линии используются уравнения, описывающие так называемую кривую Безье. Для решения этого уравнения необходимо задать координаты 4 точек Р0, Р1, Р2 ,Р3.
Р0, Р1, Р2 ,Р3 - контрольные точки.
Из четырех контрольных точек кривая Безье проходит только через две - Р0 , Р2 , поэтому эти точки называются опорными точками. В опорных точках соединяются отдельные кривые друг с другом и образуют единый сложный контур. Две другие контрольные точки - Р1, Р3 – не лежат на кривой, но их расположение на кривизну кривой, поэтому они называются управляющими точками, а линии, которые соединяют управляющие и опорные точки называются управляющими линиями.
Кривая Безье является гладкой кривой, т. е. она не имеет разрывов и непрерывно заполняет участок между начальной опорной точкой и конечной. Управляющие линии являются касательными и касаются кривой Безье в опорных точках. Это позволяет гладко соединить две кривые Безье друг с другом. Управляющие линии при этом расположены вдоль одной прямой.

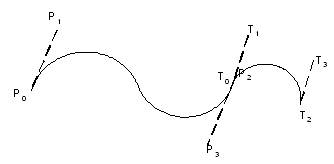

Рассмотрим пример гладкого соединения двух кривых Безье. Первая кривая - Р0, Р1, Р2 ,Р3 , вторая – Т0,Т1, Т2, Т3.
Для гладкого соединения нужно конечную точку Р2 первой кривой соединить с начальной точкой Т0 второй кривой, а также необходимо управляющие линии Р3Р2 и Т0Т1 расположить на одной прямой.
Повернем управляющую линию Р2Р3 против часовой стрелки на 180 градусов:
Изменяя длину управляющих линий, можно выполнять трансформацию:
Если обе управляющие линии будут лежать на одной прямой:
Изменение положения хотя бы одной из контрольных точек ведет к изменению формы всей кривой Безье. Из множества элементов кривой Безье составляется сложный контур.
Тема 7 «Цветокоррекция».
Цветокоррекция – это технология обработки изображений в программах растровой графики. Принцип цветокоррекции заключается в следующем: по команде цветокоррекции цветовое значение пикселя преобразуется в новое значение, естественно это приводит к изменению цвета пикселей. Существует несколько инструментов цветокоррекции, различие между которыми определяется разнообразными возможностями настройки цветового значения пикселей.
Рассмотрим 8 основных команд:
1. якость-контрастность
2. уровни
3. кривые
4. автоуровни
5. оттенок-насыщение
6. замена цвета
7. выборочный цвет
8. смешение каналов
1) Эта команда выполняет одинаковую коррекцию всех пикселей выделенного изображения. Например, если в этой команде задать увеличение яркости на 30 единиц, то величина будет добавлена каждому пикселю выделенного изображения.
2) Эта команда цветокоррекции состоит в переопределении значения яркости для самого светлого и самого темного пикселя изображения. Позволяет достичь максимальной детализации по всему цветовому интервалу изображения. Эту операцию часто называют установкой черных и белых точек.
3) С помощью этой команды выполняют настройку гаммы изображения. Настройка гаммы позволяет изменять значения яркости в среднем диапазоне полутоновой шкалы, не вторгаясь в область цвета и тени.
4) Эта операция автоматически определяет самый светлый и саамы темный цвета изображения. Затем автоматически перераспределяет цветовые значения пикселей в интервале от самого светлого до самого черного.
5) Служит для настройки изображения цветового тона насыщенности и яркости отдельных цветовых компонентов.
6) Создает маску на основе заданного цвета, которую можно использовать для настройки цветового тона, насыщенности и яркости. Эта маска является временной и не образует в изображении выделенную область.
7) Реализует метод выборочной коррекции цвета. Выборочная цветокоррекция выполняется на основе специальной таблицы. В этой таблице для каждого цветового компонента изображения показано соотношение красок, образующих этот цвет. Увеличивая или уменьшая процентное содержание той или иной краски, можно изменить состав любого цвета выборочно, т. е. независимо от всех остальных цветов. Например, используя этот метод, можно снизить содержание голубой краски в зеленых оттенках изображения и в то же время сохранить количество голубой краски во всех других оттенках. Такая операция, например на фотографии, усиливает естественность.
8) Позволяет выполнить визуальную настройку цветового баланса контраста и насыщенности в изображении или выделенной области. Эта команда удобна при обработке стандартных изображений, не требующих точной настройки цвета.
