4. Порядок защиты и ответственность студента за выполнение расчетно-графической работы

Защита работы проводится в форме собеседования по методике решения задач. Итоговая оценка по РГР является «зачтено» или «не зачтено».

5. Список рекомендуемой литературы

Основная литература

1. Белов, С. В. Безопасность жизнедеятельности : учебник для вузов / С. В. Белов, В. А. Девисилов, А. В. Ильиницкая и др. ; под ред. С. В. Белова. Изд. 8-е, стер. - М. : Высшая школа, 2008.

2. Девисилов, В. А. Охрана труда : учебник / В. А. Девисилов. – М. : ИНФРА-М, 2005.

3. Коптев Д. В. Безопасность труда в строительстве (Инженерные расчеты по дисциплине «Безопасность жизнедеятельности») : учеб. пособие / Д. В. Коптев, Г. Г. Орлов, В. И. Булыгин и др. ; под ред. Д. В. Коптева. – М. : АСВ, 2007.

4. Коршунова А. П. Технология строительного производства и охрана труда : учеб. пособие / А. П. Коршунова и др. ; под общ. ред. Г. Н. Фомина. Стер. изд. – М. : Архитектура-С, 2007.

5. Кукин, П. П. Анализ и оценка риска производственной деятельности : учеб. пособие для студентов вузов / П. П. Кукин и др. – М. : Высшая школа, 2007.

6. Кукин, П. П. Безопасность жизнедеятельности. Безопасность технологических процессов и производств. Охрана труда : учеб. пособие / П. П. Кукин, В. Л. Лапин, Н. Л. Пономарев, Н. И. Сердюк. Изд. 5-е, стер. – М. : Высшая школа, 2009.

7. Фадеев, Ю. Л. Безопасность труда в строительстве / Ю. Л. Фадеев, В. И. Бородкин. – М. : Альфа-Пресс, 2008.

8. Фролов, А. В. Безопасность жизнедеятельности. Охрана труда : учеб. пособие для вузов / А. В. Фролов, Т. Н. Бакаева. – Ростов на/Д. : Феникс, 2005.

Дополнительная литература

9. Бобкова, О. В. Охрана труда и техника безопасности, обеспечение прав работника : нормативные документы с комментариями / О. В. Бобкова. – М. : Омега-Л, 2008.

10. Кноринг, Г. М. Справочная книга для проектирования электрического освещения / справочное пособие. Г. М. Кноринг, И. М. Фадин, В. Н. Сидоров. – СПб. : Энергоатомиздат. Санкт-Петербургское отд-ние, 1992.

11. Кондратьев, А. И. Охрана труда в строительстве : учеб. пособие для инженер.-строит. специальностей вузов / А. И. Кондратьев, Н. М. Местечкина. – М. : Высшая школа, 1985.

12. Русин В. И. Охрана труда в строительстве. Инженерные решения : справочник / В. И. Русин, Г. Г. Орлов, Н. М. Неделько и др. – Киев : Будивэлнык, 1990.

13. ГОСТ 12.1.046 – 85. Нормы освещения строительных площадок» определить величину нормируемой освещенности в зависимости от вида работ [Текст]. : – введ. 1985– 07 – 01. – М. : Издательство стандартов, 1986.

14. СНиП 12-03 – 2001. Безопасность труда в строительстве. Часть 1. Общие требования [Текст]. : – введ. 2001 – 07 – 01. – М. : ПРИОР, 2002.

15. Безопасность труда в строительстве : в 2 ч. / Сибирское университетское издательсво, Ч.1, Общие требования СНиП 12-03-2001, Ч.2, Строительное производство СНиП 12-04-2002. - Новосибирск : Сиб. университетское изд-во, 2007. - 127 с.

Приложение А

Методика расчета прожекторного освещения

При проектировании строительных площадок возникает необходи­мость равномерного освещения больших площадей с относительно малой горизонтальной освещенностью и локального освещения ограниченных участков работ с большой освещенностью. Применение прожекторного освещения для строительных площадок по сравнению с освещением све­тильниками более экономично, благоприятно для объемного видения, не требует загружать территорию столбами и воздушной проводкой, а также удобнее обслуживать осветительные установки.

Для общего равномерного освещения строительных площадок должны применяться световые приборы:

- светильники с ЛН – при ширине строительной площадки до 20 м;

- светильники с лампами типа ДРЛ и типа НЛВД – при ширине площадки от 20 до 150 м;

- прожекторы с ЛН и лампами ДРИ - при ширине площадок от 150 до 300 м;

- светильники и прожекторы с лампами ДКсТ, имеющие коэффициент усиления силы света не менее 10 – при ширине площадки свыше 300 м.

Расчет прожекторного освещения имеет следующие особенности:

- наклонная установка прожекторов относительно плоскости осве­щения;

-концентрированное светораспределение;

- светотехническими характеристиками прожекторов является осе­вая сила света, углы рассеяния и КПД.

В общем случае задача расчета состоит в следующем:

- выбрать тип прожектора и его лампы;

- определить требуемое количество прожекторов;

-установить высоту установки;

-выбрать количество мачт и способ их размещения на площадке.

В практике проектирования освещения строительных площадок обычно применяется два метода: по мощности прожекторной установки и путем компоновки изолюкс, по кривым равных значений относительной освещенности.

1. Вычертить расчетную схему для определения освещенности с указанием параметров, соответствующих индивидуальному заданию;

2. Определить величину нормируемой освещенности в зависимости от вида работ [13];

3. Провести проверочный расчет высоты установки прожектора по формуле

,

(А.1)

где J_max – максимальная сила света прожектора, Кд (таблица А.1)

с – коэффициент, зависящий от нормируемой освещенности (таблица А.2)

Рисунок А.1 – Расчетная схема для определения освещенности

Таблица А.1 – Технические данные некоторых прожекторов

Тип прожектора	Максимальная сила света прожектора, Кд	Угол рассеяния номинальной силы света		КПД, %	Тип лампы	Световой поток лампы, кд
		в горизонтальной плоскости βг	в вертикальной плоскости βв
ПСМ-40А-1	65 000	19	19	40	Г 220-500	8400
ПСМ 50А-1	100 000	21	21	40	Г 220-1000	13100
ПЗР-250	9 000	60	60	45	ДРЛ 250	13000
ПЗР-400	16 000	60	60	45	ДРЛ 400	22000
ПКН-1000А	80 000	80	12	45	КГ220-1000-5	24000

Таблица А.2 – Коэффициент, зависящий от нормируемой освещенности

Ен, лк	0,5	1,0	2,0	3,0	5,0	10,0	30,0	50,0
с	100	150	250	300	400	700	2100	3500

4. Оценка правильности выбора угла наклона прожектора. Наивыгоднейший угол наклона совпадает с тем углом, при котором на освещаемой поверхности создается средняя освещенность Е_ср = Е_г. Искомый угол при освещении прожектором горизонтальной поверхности θ равен:

	(А.2)
,	(А.3)
	(А.4)

где – угол рассеяния номинальной силы света в горизонтальной и вертикальной плоскостях;

Φ – световой поток лампы, лм.

5. Проверка количества прожекторов при расчете по удельной мощности осуществляется с помощью:

(А.5)

где Р_л – мощность лампы, Вт;

m – коэффициент, учитывающий светоотдачу источника света;

Е_н – норма освещенности строительной площадки, лк [13];

k – коэффициент запаса (1,5…1,7);

S – освещаемая площадь, м²;

Р_л – мощность лампы, Вт.

6. Оценка освещенности в заданной точке с координатами (x; y) проводится в следующей последовательности

1) вычертить схему размещения прожекторов на строительной площадке с указанием размеров и определить координаты расчетной точки;

2) необходимо определить отношения и ;

3) по таблице А.3 определяются значения ξ, ρ, ρ³;

4) по графикам условных изолюкс (рис. А.2 – А.6) определяется относительная условная освещенность ε;

5) вычисляется горизонтальная освещенность по формуле

(А.6)

6) полученное значение сравнивается с требуемой освещенностью и делается вывод о пригодности данной системы прожекторного освещения. При необходимости предлагается изменить существующую систему освещения, эффективность которой подтверждается расчетом.

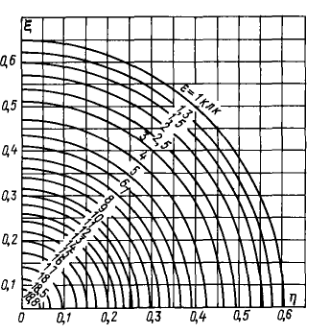

Рисунок А.2 – Изолюксы на условной поверхности для прожектора ПСМ-50А-1 с лампой Г 220-1000

Рисунок А.3 – Изолюксы на условной поверхности для прожектора ПСМ-40А-1 с лампой Г 220-500

Рисунок А.4 – Изолюксы на условной поверхности для прожектора ПЗР-250 с лампой ДРЛ 250

Рисунок А.5 – Изолюксы на условной поверхности для прожектора ПЗР-400 с лампой ДРЛ 400

Рисунок А.6 – Изолюксы на условной поверхности для прожектора ПКН-1000 с лампой КГ 220-1000-5

θ
		0,25	0,5	0,75	1,0	1,5	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5
8	ξ	2,47	1,46	1,01	0,75	0,49	0,34	0,25	0,19	0,14	0,11	0,08	0,06	0,04	0,03	0,02
	ρ	0,39	0,63	0,88	1,13	1,6	2,1	2,6	3,1	3,6	4,1	4,6	5,1	5,6	6,1	6,6
	ρ3	0,06	0,25	0,68	1,42	4,2	9,5	18	30	46	68	97	132	173	225	284
10	ξ	2,24	1,34	0,94	0,7	0,44	0,3	0,21	0,15	0,11	0,07	0,05	0,03	0,01	0,01	0,02
	ρ	0,42	0,67	0,91	1,16	1,6	2,1	2,6	3,1	3,6	4,1	4,6	5,1	5,6	6,1	6,6
	ρ3	0,07	0,3	0,76	1,54	4,5	9,8	18	30	48	69	98	132	174	225	284
12	ξ	2,05	2,05	1,25	0,87	0,65	0,40	0,25	0,18	0,12	0,07	0,04	0,01	0,01	0,03	0,05
	ρ	2,45	0,70	0,94	1,19	1,70	2,20	2,26	3,10	3,60	4,10	4,60	5,1	5,6	6,1	6,6
	ρ3	0,09	0,34	084	1,66	1,70	10	19	31	48	70	98	132	174	225	283
14	ξ	1,88	1,17	0,82	0,60	0,36	0,23	0,14	0,08	0,04	0	0,03	0,05	0,07	0,08	0,09
	ρ	0,48	0,73	0,98	1,21	1,7	2,2	2,7	3,2	3,6	4,1	4,6	5,1	5,6	6,1	6,5
	ρ3	0,11	0,38	0,91	1,77	4,9	10	19	31	48	70	98	132	173	222	280
16	ξ	1,73	1,09	0,76	0,56	00,32	0,19	0,10	0,04	0	0,04	0,06	0,09	0,10	0,12	0,13
	ρ	0,52	0,79	1,0	1,24	1,7	2,2	2,7	3,2	3,6	4,1	4,6	5,0	5,6	6,0	6,5
	ρ3	0,14	0,43	0,99	1,89	5,1	11	19	31	48	70	97	130	172	220	277
18	ξ	1,60	1,01	0,7	0,51	0,28	0,15	0,07	0,01	0,04	0,07	0,10	0,12	0,14	0,15	0,17
	ρ	0,55	0,78	1,02	1,26	1,7	2,2	2,7	3,2	3,6	4,1	4,6	5,1	5,5	6,0	6,5
	ρ3	0,16	0,48	1,06	2,0	5,2	11	19	32	48	69	97	130	170	216	272
20	ξ	1,48	0,87	0,65	0,47	0,25	0,12	0,04	0,03	0,07	0,11	0,13	0,15	0,17	0,19	0,20
	ρ	0,58	0,81	1,05	1,28	1,8	2,2	2,7	3,2	3,6	4,1	4,6	5,0	5,5	6,0	6,4
	ρ3	0,19	0,53	1,14	2,1	5,3	11	19	32	48	68	96	128	167	213	267
22	ξ	1,37	0,88	0,6	0,42	0,21	0,08	0,01	0,06	0,11	0,14	0,17	0,19	0,21	0,22	0,24
	ρ	0,61	0,84	1,07	1,3	1,8	2,2	2,7	3,2	3,6	4,1	4,5	5,0	5,5	5,9	6,4
	ρ3	0,22	0,59	1,22	2,2	5,6	11	19	31	48	68	94	125	163	210	260
24	ξ	1,28	0,81	0,56	0,38	0,17	0,05	0,04	0,10	0,15	0,18	0,21	0,23	0,25	0,26	0,28
	ρ	0,63	0,86	1,09	1,33	1,8	2,2	2,7	3,1	3,6	4,1	4,5	5,0	5,4	5,9	6,3
	ρ3	0,26	0,26	0,64	1,30	2,3	5,6	11	19	31	37	67	92	123	160	205

Таблица А.3 – Справочные данные для расчета прожекторного освещения
