7.6.6. Монтаж великих стінових блоків

З великих стінових блоків (рис.7.29) зводять несучі зовнішні й внутрішні стіни багато- і малоповерхових будинків, самонесучі стіни каркасних будинків та ін. Зовнішні стіни багато- і малоповерхових будинків мають розрізку стін кожного поверху, переважно на два ряди блоків (при виготовленні їх з цементного бетону). Тоді вся зовнішня стіна монтується з трьох типів блоків: простінкового, підвіконного і перемичкового. Для внутрішніх стін застосовують блоки на висоту поверху.

а

б

в

г

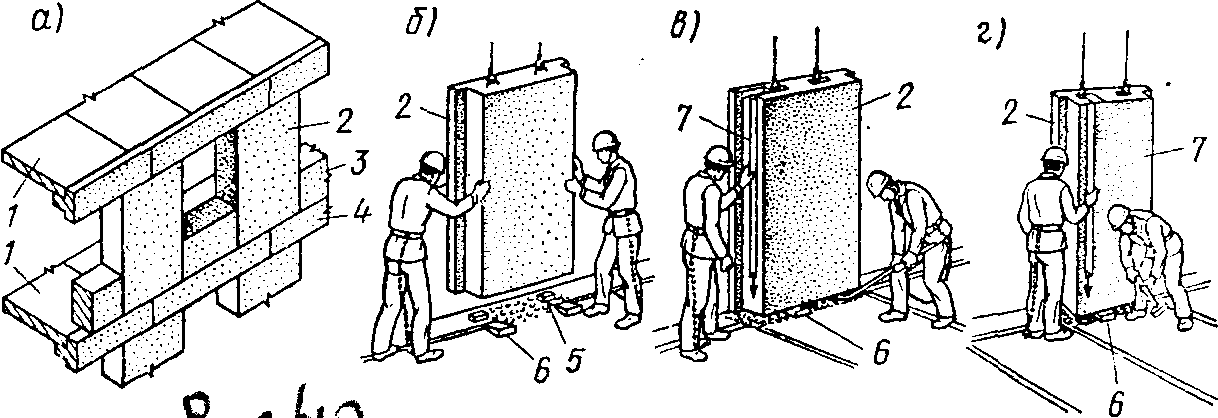

Рис.7.29 – Монтаж великих стінових блоків:

а – дворядна розрізка зовнішніх стін; б – наведення маякового (простінкового) блоку; в, г – вивірка бічних і лицьових граней маякового блоку рейкою-схилом; 1 – міжповерхове перекриття; 2 – простінковий блок; 3 – підвіконний блок; 4 – перемичковий блок; 5 – шашки; 6 – клини; 7 – рейка-схил

Великі блоки монтують способом "у висячому положенні", застроповуючи при підйомі за дві монтажні петлі двовітковим стропом. Установлюють блоки на шар розчину, покладеного в горизонтальний шов.

До установки блоків стін здійснюють геодезичну розбивку осей і рулеткою розмічають місця установки.

Монтаж кожного поверху починають з установки кутових і маякових (простінкових, проміжних) блоків зовнішніх стін, відстані між якими не повинні перевищувати 20 м. Для цього після розмітки і закріплення установки блоків у плані рисками на місці установки кожного блоку нівелюють дві точки, близькі до бічних граней.

За даними нівелювання і визначеного при цьому проектного рівня (монтажного горизонту) для кожної точки визначають товщину горизонтального шва як різницю між проектною оцінкою горизонту і фактичною оцінкою даної точки. Після цього підбирають дерев'яні шашки і встановлюють (приморожують) їх на розчині в раніше пронівельованих місцях; під блок ставлять по дві шашки на відстані 50...60 м від зовнішньої грані стіни. Розмір шашок-підкладок 40×40 мм. Верх шашок повинен знаходитися строго на проектному рівні, тому їх установлюють за нівеліром. Таким чином, установивши шашки-підкладки, заздалегідь фіксують положення монтованого блоку по висоті. У процесі монтажу треба стежити, щоб товщина розчинної постелі була не менше, ніж установлені із шашок марки і не більше ніж на 5 мм перевищувала їхню висоту.

Але одними шашками-підкладками ще не забезпечується необхідна якість установки блоків. Крім заздалегідь приморожених шашок перед установкою блоку на розчинну постіль із внутрішньої сторони втоплюють два дерев'яних клини, які ставлять так, щоб блок, посаджений на них і на розчинну постіль з марками, був трохи нахилений назовні. Клини повинні мати великі розміри, щоб з ними було зручно працювати. При посадці блоку на розчинну постіль у процесі осаджування клинів блок вирівнюється по вертикалі і розчин ущільнюється в горизонтальному шві. Цим забезпечується посадка зовнішньої грані і всього блоку в проектне положення (на марки) і щільне заповнення горизонтального шва розчином.

Маякові блоки вивіряють у плані по рисках, а вертикальне положення – по рейці-схилу.

Після установки кутових і маякових блоків першого поверху по них з відступом від зовнішньої площини стіни на 2...3 мм натягають шнур-причалку, закріплюючи його на блоках скобами. На всіх наступних поверхах кутовий маяковий блок установлюють за даними геодезичного контролю нижчележачого яруса, а проміжний маяковий блок – по нанесеній на перекриття за допомогою теодоліта міжсекційній осі. Місця установки проміжних простінкових блоків визначають промірюванням сталевою рулеткою від кута будинку з провішуван-

ням схилом вертикалі по блоках поверху, що знаходиться нижче.

Проміжні простінкові блоки встановлюють аналогічно маяковим. Поданий краном простінковий блок установлюють на місце, орієнтуючи бічною гранню по рисці, нанесеній на перекритті, а фасадною гранню – по обрізу нижчерозташованої стіни чи по натягнутому внизу шнуру-причалці. Після цього шнур-причалку, розташовану по верхній грані блоків, знову натягують і вивіряють положення блоку в такій послідовності: по висоті, правильності установки на місце низу блоку, вертикальності бічних граней. Закінчують установку блоку доведенням його положення до вертикального в площині стіни, користаючись при цьому рейкою-схилом.

Установка підвіконних блоків між простінковими вимагає тільки нанесення оцінки їхньої верхньої грані. Для цього шаблоном чи метром відміряють висоту віконного прорізу від верху простінкового блоку і наносять рискою оцінку на бічній грані цього ж блоку. Розчин під блок розстелюють так само, як і під простінкові блоки, з деяким потовщенням шва до зовнішньої поверхні стіни.

Піднятий блок установлюють на місце між простінковими блоками, заводячи його зсередини будинку. При цьому правильність установки блоку орієнтують по внутрішніх ребрах простінкових блоків.

Перед установкою перемичкових блоків на глухих ділянках стін проводять розбивку положення блоків по горизонталі й вертикалі. Розбивку по горизонталі виконують шляхом нанесення рисок по середині простінкових блоків угорі з внутрішньої сторони; розбивку по вертикалі – за допомогою нівеліра чи гнучкого рівня, наносячи на простінкові блоки умовні оцінки на 1 м нижче опорної поверхні чвертей перемичкових блоків під елементи перекриттів.

Установку перемичкових блоків починають з кутових і проміжних маякових блоків, по яких натягають шнур-причалку. Розчин у горизонтальні шви укладають, розрівнюючи його зубцюватою малкою або кельмою. Після установки і вивірки перемичкові блоки з'єднують металевими накладками, які приварюють до закладних деталей цих блоків.

При установці блоків внутрішніх стін, що монтуються звичайно після

блоків зовнішніх стін, розмітку їхнього положення виконують за допомогою сталевої рулетки в межах усієї захватки. Для блоків першого ярусу за розміткою внизу натягують шнур-причалку, а для блоків другого ярусу шнур-причалку натягають на рівні верху цих блоків після установки маякових блоків.

Розчин, який укладають у шви під блоки першого ряду внутрішніх стін, розрівнюють зубцюватою чи гладкою малкою. Під блоки з вентиляційними каналами розчин укладають по рамках-шаблонах, забезпечених заглушками в місцях проходження каналів.
