ЛАБОРАТОРНАЯ РАБОТА № 3
Исследование точностимонтажа элементов подкранового пути
Цель работы:
изучение способов крепления рельсов к подкрановым балкам;
ознакомление с основными требованиями к монтажу и эксплуатации рельсовых подкрановых путей;
исследование точности монтажа элементов подкранового пути передвижной кран-балки.
Теоретическая часть
Рельсовый подкрановый путь предназначен для восприятия всех рабочих нагрузок от крана или грузовой тележки и передачи их на строительные конструкции, основание или металлоконструкция крана.
В зависимости от типа грузоподъёмного крана крановые пути.разделяются на надземные, установленные на определенной высоте над основанием (землёй), и наземные, установленные на уровне основания. В свое очередь, надземные крановые пути могут быть выполнены опорными (мостовые краны большой грузоподъёмности) и подвесными (кран-балки, передвижные электрические тали).
В качестве рельсового опорного пути применяют стальные железнодорожные рельсыширокой колеи типаР (рис.4.1, а), специальные крановые рельсы типа КР по ГОСТ 4121-76 (рис.4.1, б) и сортовой прокат квадратного (прямоугольного) профиля (рис.4.1, в) или двутаврового вида (рис.4.1, г).

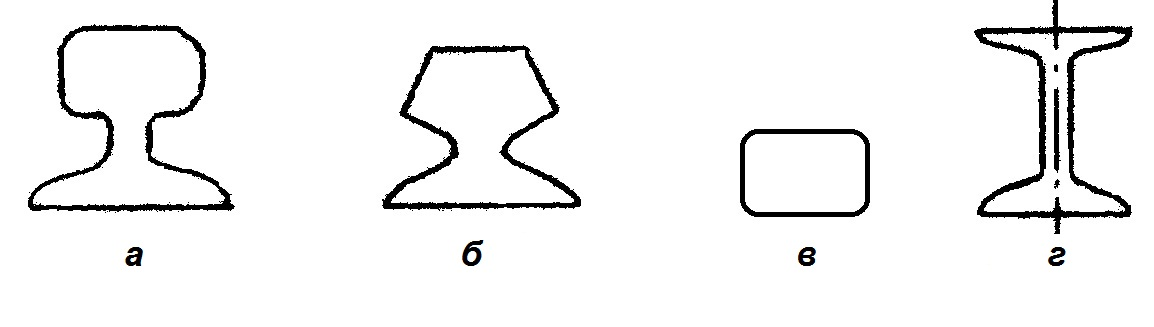

Рис.4.1. Профили рельсов крановых путей:
а – типа Р; б - типа КР; в,г - сортовой прокат
Рекомендации по выбору крановых рельсов в зависимости от грузоподъёмности крана и нагрузки на ходовое колесо приведены в табл.4.1.
Крановые и тележечные рельсы необходимо крепить таким образом, чтобы исключить их боковое в продольное смещение при передвижении и работе грузооподъёмного крана. Крепление рельса может бытьразъёмным и неразъёмным.
Основные, способы крепления рельсов к подкрановым балкам показаны на рис.4.2.Предпочтение подучили опорно-разборные крепления, обеспечивающие возможность исправления профиля пути от проектного положения. Отверстия в прижимных планках выполняют овальнымиили сверлят по месту.
Рис. 4.2. Способы крепленая рельсов к подкрановым балкам:
а, б - прижимными планками; в - пружинными скобами; г – приварными скобами ("петушками"); д – крюками с регулируемыми гайками; е - приварными планками и болтами
В качестве подвесных крановых путей применяют специальные рельсы или двутавровые балки № 12…30 из горячекатаной стали марки ВСтЗпс.
Наземный крановый путь располагается на шпалах, полушпалах или бетонных балках и крепится к ним путевыми шурупами с прижимными планками или костылями для железных дорог.
Сдачу и приемку крановых путей после выполнения монтажных работ производят по акту, в котором прилагают результаты нивелировки пути, размеры колеи, профиля пути и данные по величине сопротивления заземления рельсового пути.

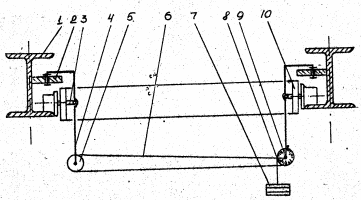

Рис. 4.3. Приспособление для контроля отклонения ширины колеи:
1 - подкрановый путь; 2 – ролик; 3 – скоба; 4 – рычаг; 5 – отклоняющий барабан;
6 – шнур; 7 – груз; 8 – барабан со стрелкой; 9 – шкала; 10 – мост кран-балки.
Таблица 4.1
Выбор типа кранового рельса
Грузоподъемность, т |
5 |
10, 16 |
20 |
25,35 |
50 |
80 |
Нагрузке на колесо кН |
50 |
100...160 |
200 |
250 |
350 |
350 |
Выпуклая головка рельса |
Р18 Р24 |
Р38 |
КР50 Р43 |
КР70 Р43 |
КР80 Р50 |
КР120 Р65 |
Плоская головка рельса |
40 |
50, 60 |
60 |
70,80 |
90 |
100 |

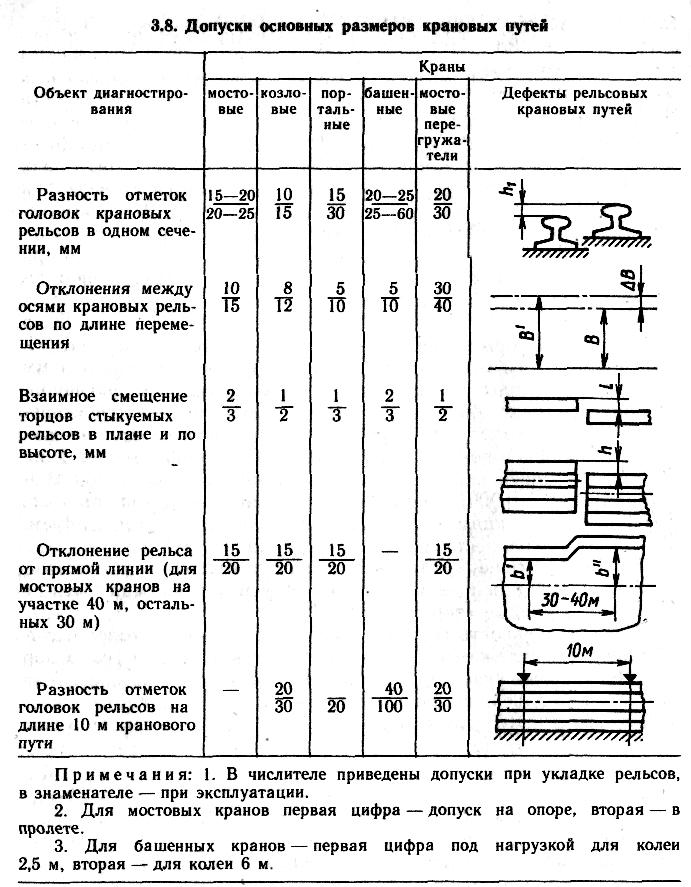

Допуски на размер колеи, прямолинейности и горизонтальности рельсового пути при его устройстве, эксплуатации устанавливаются нормативной документацией. При отсутствии данных в нормативной документации величины допусков устанавливаются согласно табл. 4.2.
Таблица 4.2
Предельные отклонения рельсовых путей от проектного положения
