5. Лекционный комплекс
ЛЕКЦИИ
1,2
Тема.
Виды соединений деталей.
Соединения
деталей разделяются на разъемные
и неразъемные.
К разъемным соединениям относят такие,
которые можно разобрать, не разрушая
деталей, их составляющих.
Неразъемные
соединения нельзя разобрать без
разрушения деталей. В технике применяют
следующие основные соединения деталей
(см рис. 1): болтовое, шпилечное, шпоночное,
заклепочное, штифтовое, сварное,
винтовое.

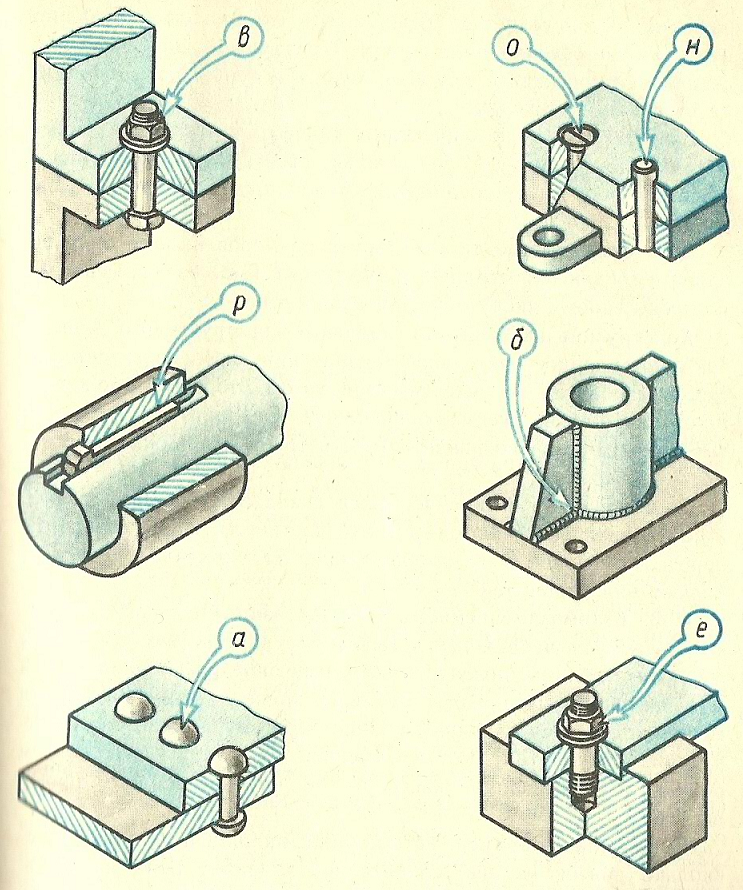

Рисунок. 1. Различные соединения деталей
Изображение и обозначение резьбовых деталей и соединений Резьба образуется при винтовом перемещении некоторой плоской фигуры (задающий) так называемый ( профиль резьбы, табл. 1), расположенной в одной плоскости с осью поверхности вращения (осью резьбы), цилиндрической или конической, по которой профиль совершает свое движение. Часть резьбы, образованную при одном повороте профиля вокруг оси, называют витком.

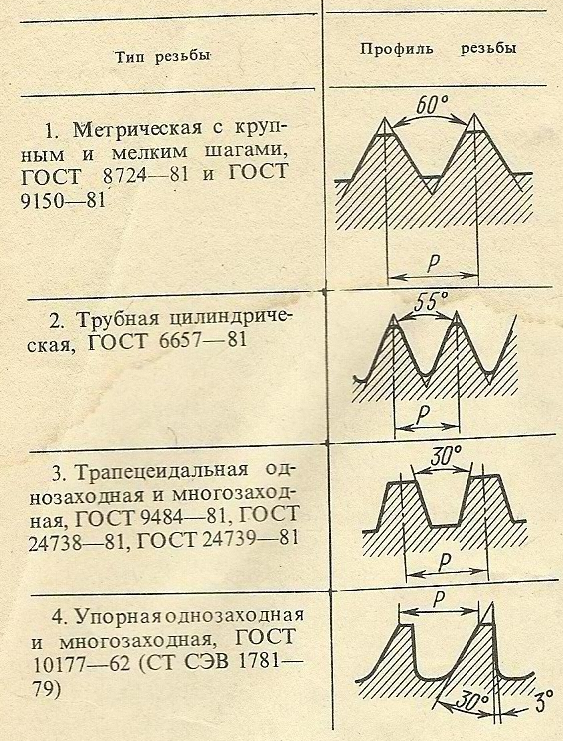

Таблица 1
Наружная резьба – образованная на наружной цилиндрической (или конической) поверхности. В резьбовом соединении наружная резьба является охватываемой поверхностью и носит название болта (винт и др.).
Внутренняя резьба - образованная на внутренней цилиндрической (или конической) поверхности. В резьбовом соединении внутренняя резьба является охватывающей поверхностью и носит название гайки (гнездо и др.).
Профиль резьбы - контур сечения резьбы в плоскости, проходящей через ее ось.
Угол профиля определяется между боковыми сторонами профиля.
Шаг резьбы Р – расстояние между соседними выступами (или впадинами) резьбы в направлении, параллельном ее оси (рис. 2).

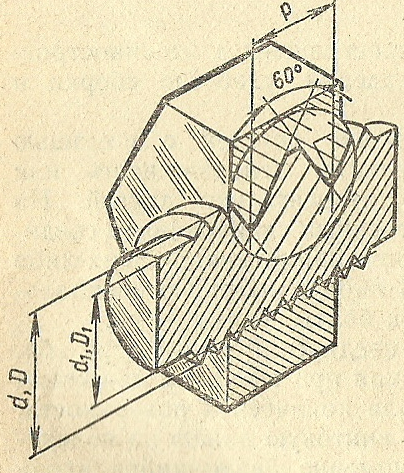

Рисунок. 2. Профиль и основные размеры метрической резьбы
Наружный диаметр резьбы (d – для болта, D – для гайки) – диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или впадин внутренней резьбы (см рис. 2).
Внутренний диаметр резьбы (d1 – для болта, D1 – для гайки) – диаметр воображаемого цилиндра, вписанного во впадины наружной резьбы или в вершины внутренней резьбы (см рис. 2)
Основной принятой к производству крепежной резьбой является метрическая резьба с углом треугольного профиля α=60°. По стандарту метрическая резьба может быть с мелким и крупным шагом. Если на чертеже изображена деталь с метрической резьбой, имеющей крупный шаг, то указывается только обозначение резьбы и наружный диаметр ее в миллиметрах, например М32. Для метрической резьбы с мелким шагом указывают обозначение резьбы, наружный диаметр и шаг в миллиметрах, например М 64×2.
Соединительные детали трубопроводов. Муфты, угольники, тройники и т. д. представляют собой резьбовые изделия, изготовленные из ковкого чугуна и предназначенные для соединения труб в трубопроводах. (рис. 3). Трубы используются в коммуникациях, транспортирующих жидкость или газ, а также для прокладки кабелей.

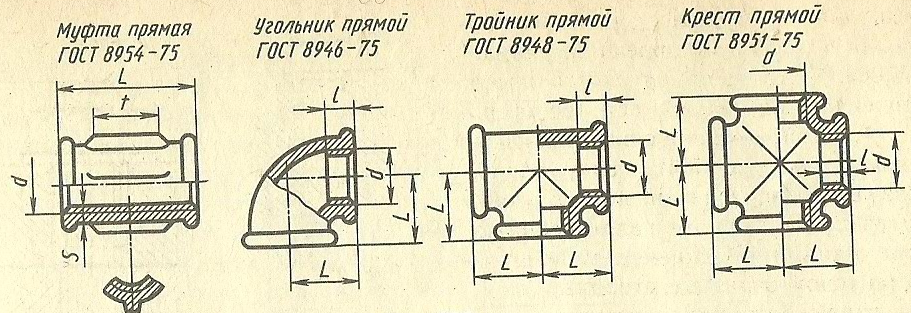

Рисунок. 3. Соединительные детали трубопроводов

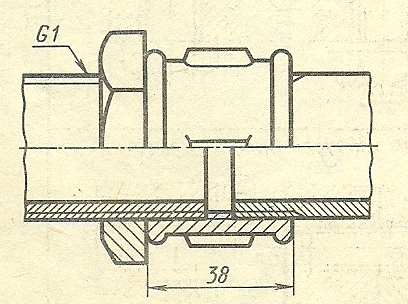

Рисунок. 4. Трубное соединение
