- •Утверждаю Заместитель начальника Нижегородского Учебного центра фпс
- •Подготовительная часть -10 минут
- •Основная часть - 60 минут
- •Пенообразователи: назначение, классификация, виды, состав, свойства, правила хранения и проверка качества.
- •Проверка качества пенообразователей и определение кратности пены.
- •Применение пенообразователей.
- •Смачиватели.
- •Меры безопасности при работе с пенообразователями.
- •Дозирующие вставки.
- •Стволы воздушно-пенные.
- •Пеногенераторы.
- •Пеносливные устройства.
- •Тактико-технические показатели приборов подачи пены.
- •Заключительная часть - 10 минут
Дозирующие вставки.

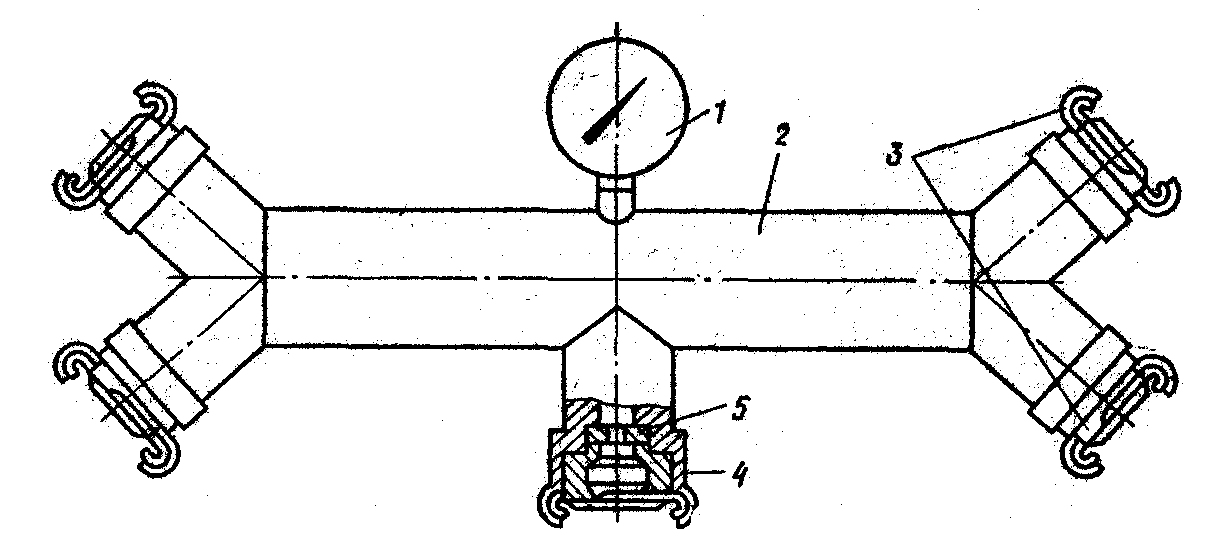

Рисунок
2. Дозирующая
вставка: 1
- манометр, 2 – корпус, 3 – соединит.
головки, 4
- приемный патрубок, 5 – дозирующая
шайба
Дозирующая вставка состоит из: цилиндрического корпуса 2 с соединительными головками 3 для пожарных рукавов, по которым поступает вода. Пенообразователь во вставку поступает от насоса пожарного автомобиля пенного тушения по пожарному рукаву через дозирующую шайбу 5, расположенную в приемном патрубке 4.
Площадь отверстия дозирующей шайбы определяют по формуле:
,
где Q – расход пенообразователя, м куб./с;
- коэффициент расхода,
g – ускорение свободного падения, м/с кв.,
H – разность напоров в рукавной линии с пенообразователем и водой, м ( H = Hп - Hв).
При подаче пенообразователя в дозирующую вставку насос, подающий пенообразователь, должен создавать напор от 2 до 30 м (в зависимости от числа подключенных пеногенераторов) и всегда должен быть выше напора в рукавной линии.
Дозирующие вставки можно устанавливать и на всасывающей линии. В этом случае они должны быть оборудованы соответствующими присоединительными головками.
Стволы воздушно-пенные.
Рисунок

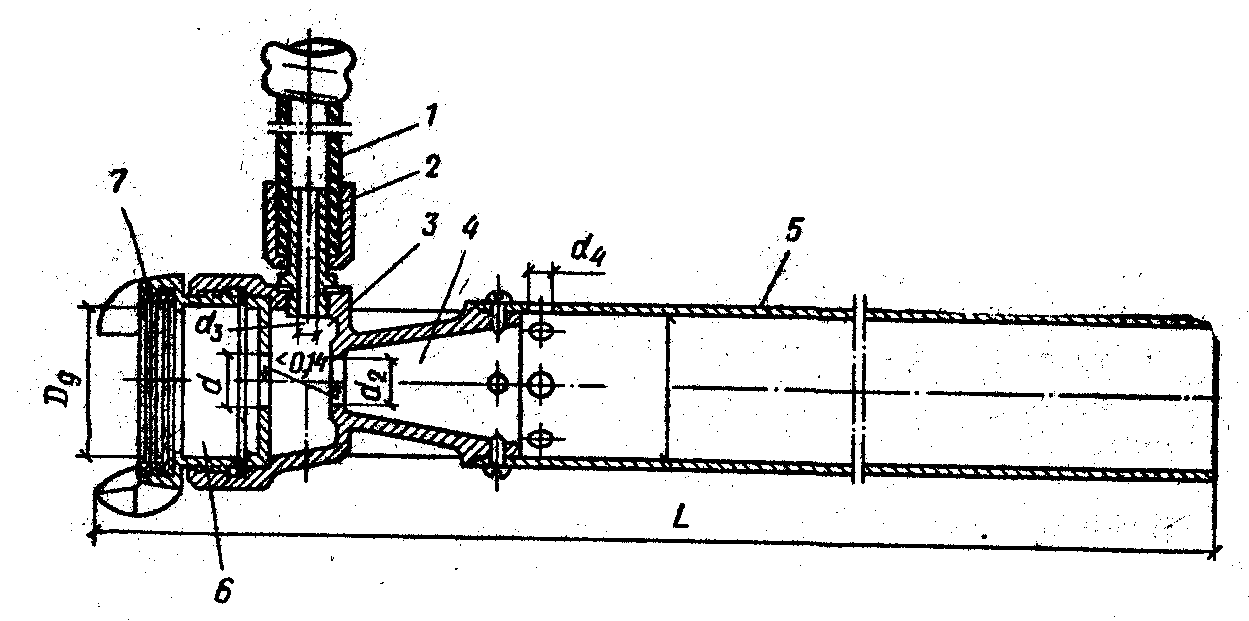

3. СВПЭ: 1
– шланг дюритовый, 2
– ниппель, 3 – вакуумная камера, 4
– выходная камера, 5 – кожух,
6 – приемная камера,
7 – соединительная головка

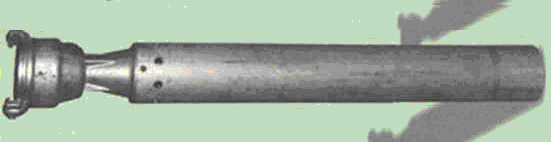

Стволы пожарные ручные СВПЭ и СВП имеют одинаковое устройство, отличаются только размерами, а также эжектирующим устройством, предназначенным для подсасывания пенообразователя непосредственно у ствола из ранцевого бачка или другой емкости.

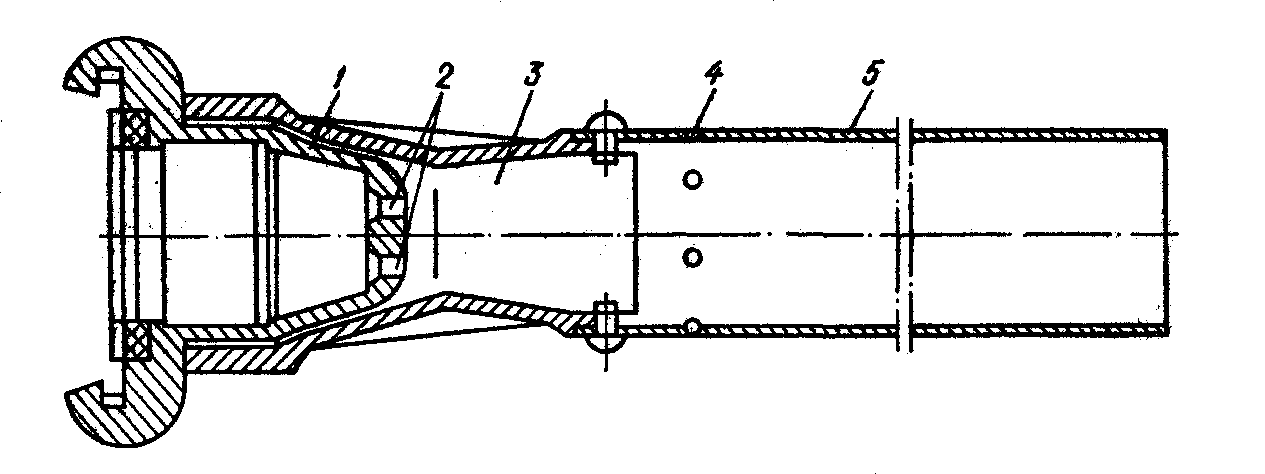

Рисунок
4. СВП: 1 –
корпус ствола, 2
– отверстия, 3 – конусная камера, 4
– отверстия в кожухе, 5 - кожух

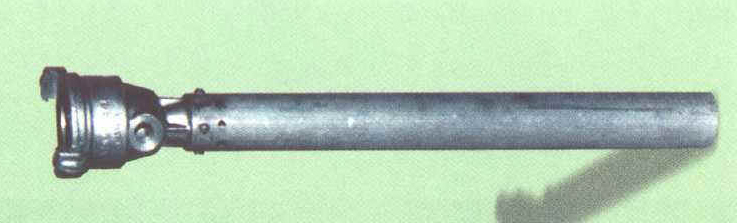

Принцип работы ствола СВП следующий:
Пенообразующий раствор, проходя через отверстия 2 в корпусе ствола 1, создает в конусной камере 3 разрежение, благодаря чему воздух подсасывается через восемь отверстий, равномерно расположенных в кожухе 5 ствола. Поступающий в кожух воздух интенсивно перемешивается с пенообразующим раствором и образует на выходе из ствола струю воздушно-механической пены.
Работа ствола СВПЭ отличается от работы ствола СВП тем, что в приёмную камеру поступает не пенообразующий раствор, а вода, которая, проходя по центральному отверстию, создает разрежение в вакуумной камере. Через ниппель в вакуумную камеру по шлангу из ранцевого бачка или другой емкости подсасывается пенообразователь.
Воздушно-пенные стволы СВПЭ и СВП надежны в работе. Пена низкого качества может образоваться из-за засорения центрального отверстия, попадания в вакуумную камеру посторонних предметов или применения пенообразователя с пониженными пенообразующими свойствами. В этом случае ствол следует разобрать, а при необходимости заменить пенообразователь.
Возможными причинами нарушения нормальной работы ствола СВПЭ могут быть закупоривание всасывающего шланга посторонними предметами, отслоившейся тканью шланга, опускание шланга до упора на дно сосуда с пенообразователем. В последнем случае следует приподнять шланг и, если работа ствола не улучшится, снять и проверить его. При эксплуатации воздушно-пенные стволы СВПЭ и СВП не требуют особого ухода. Необходимо следить лишь за тем, чтобы поверхность кожуха не была смята, прокладка на присоединительной части была исправна, а ствол после работы промыт чистой водой.
