11.3 Описание принципиальной схемы автоматизации полигона тбо при внедрении биогазовых технологий

На исследуемом санитарном полигоне компании ООО «Буматика» предпринимаются экстенсивные и дорогостоящие меры по предотвращению загрязнения окружающей среды. На основе проведенного анализа был разработан проект внедрения автоматизированного мониторинга и управления эмиссионными потоками на полигоне ТБО.

Основная цель автоматического управления объектом или процессом состоит в том, чтобы непрерывно поддерживать с заданной точностью требуемую функциональную зависимость между управляемыми переменными, характеризующими состояние объекта, и управляющими воздействиями в условиях взаимодействия объекта с внешней средой, т.е. при наличии как внутренних, так и внешних возмущающих воздействий математическое выражение функциональной зависимости является алгоритмом управления. Объект управления сопряжен с одним или несколькими регуляторами, формирующими управляющие воздействия, подаваемые на регулирующий орган. Объект управления совместно с управляющим устройством, или регулятором, образуют систему управления или регулирования. При этом, если человек не участвует в процессе управления, то такая система является системой автоматического управления. В связи с этим оказывается возможным произвести декомпозицию (расчленение) регулятора на отдельные функциональные элементы – простейшие конструктивно-целостные ячейки, выполняющие одну определенную операцию с сигналом.

При автоматизации управления техническими процессами возникает необходимость в различных группах операций управления. К одной из таких групп относится операция начала (включения), прекращения (отключения) данной операции и перехода от одной операции к другой (переключения).

Установленный закон управления жидкой фазой полигона ТБО, реализованный в технологической схеме управления процессами на полигоне ТБО, позволит управлять состоянием влажности массива отходов на полигоне и поддерживать необходимую скорость биодеструкции отходов.

Другая группа операций управления связана с контролем за состоянием параметров массивов системы производственно-технического отдела с целью установления допустимых границ. Эта группа операций состоит из мониторинга и представления результатов измерения в удобной для человека-оператора форме.

Третья группа операций управления – это операции по поддержанию заданного закона изменения координат – описывается в теории автоматического управления.

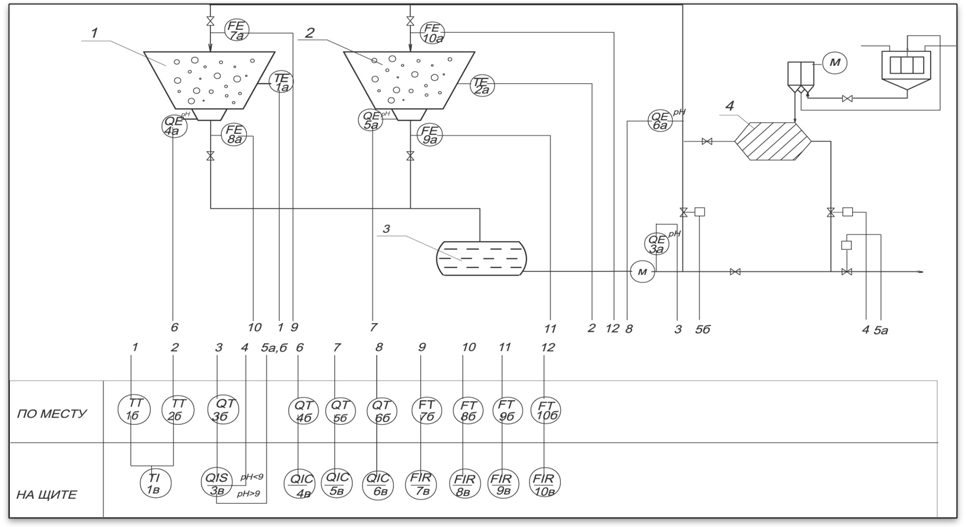

На рисунке 3 показана функциональная схема автоматизации полигона ТБО. При автоматизации полигона осуществляется контроль температуры во внутренних слоях МО: в секциях со старыми отходами (поз.1а) и в секциях со свежими отходами (поз. 2а). Для автоматизации управления процессами по заданной технологии на полигоне ТБО предусмотрен автоматический контроль температуры, рН и влажности МО, расхода фильтрата. При pH < 9 фильтрата открывается задвижка на линии ступени известкования и фильтрат полностью подается на известкование. Позиции 4 и 5 а, б показывают pH-регулирование. При pH > 9 открывается задвижка на линию подачи части фильтрата на рециркуляцию в 1 и 2 секции и части фильтрата на линию спуска фильтрата на последующую очистку. Таким образом, часть фильтрата поступает на спуск (5а), а часть – непосредственно на рециркуляцию (5б).

Рисунок 3 – Схема автоматизации: 1, 2 – секции полигона ТБО, 3 – пруд-накопитель, 4 – блок реагентной обработки фильтрата. Обозначение приборов контроля по измерению величин: Первый символ Т – температуры, Q – влажности и рН - среды, F – расхода фильтрата. Второй символ для датчиков, установленных по месту: Т обозначает дистанционную передачу показаний. Для приборов, изображенных на щите, второй порядковый символ изображает функции приборов по отображению информации (I – показание), а третий порядковый символ – функции приборов по формированию выходного сигнала: С – регулирование, S – включение, отключение, переключение.
