Мета завдання

- відпрацювання навиків оцінки і прогнозування величини коефіцієнта нелінійності асинхронних двигунів за характеристикою вимірювання струму витоку на випрямленій напрузі.

Завдання

1. Дати висновок про стан ізоляції обмотки статора асинхронного двигуна за результатами вимірювання струму витоку і опору ізоляції мегомметром на напрузі 2,5 кВ (див. табл.1, 2) та визначення коефіцієнту нелінійності.

2. Обчислити методом лінійного прогнозування дату наступної перевірки з урахуванням даних двох попередніх періодичних перевірок (див. табл. 1,2).

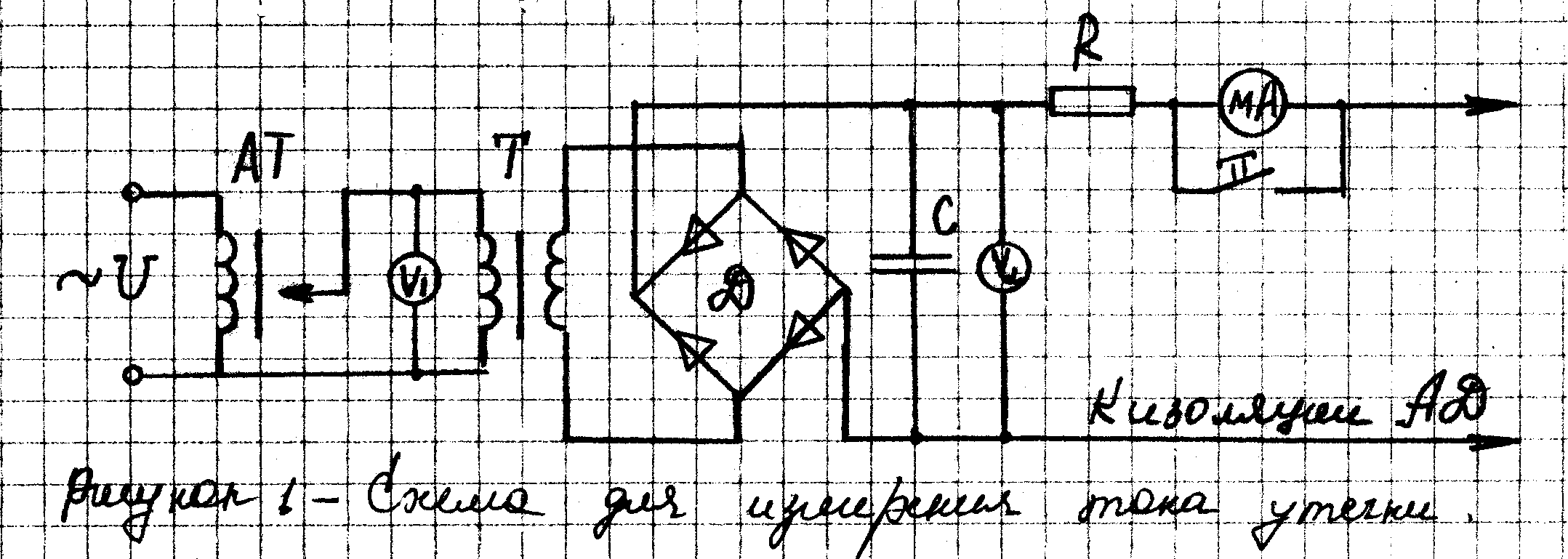

Струми витоку вимірюються за допомогою схеми. Схема складається з автотрансформатора АТ для регулювання напруги при діагностуванні, підвищуючого трансформатора Т, двохпівперіодного випрямляючого моста Д, опору R для захисту схеми від коротких замикань під час пробою ізоляції, яку випробують, конденсатора С для зменшення пульсацій напруги, вольтметрів V₁ для контролю напруги з низького боку і V₂ для контролю прикладеної до ізоляції напруги, а також мікроамперметра. Мікроамперметр розшунтовується тільки під час відліку при вимірюваннях струмів витоку.

Критерієм зволоженості ізоляції слугує коефіцієнт нелінійності К_нелін, який є відношенням опору ізоляції постійному струму R_із, визначаємого за значенням струму витоку при мінімальній випробувальній напрузі

U_вип = 0,5хU_ном до R_із, визначаємого за значенням струму витоку при U_вип=U_макс.

.

Таким чином для трьох вимірювань:

Якщо значення К_нелін не перевищують 3, то ізоляція АД не волога.

Стуми витоку у всіх випадках не повинні перевищуювати максимально можливі (див. табл. 3 методичних вказівок до даного завдання), що свідчить про хороший стан ізоляції.

У машин з напругою вище 1000 В визначається коефіцієнт абсорбції, який є додатковим критерієм, визначаючим ступінь зволоженості ізоляції обмоток.

де R₆₀ - опір ізоляції, виміряний після затухання струму абсорбції (після 60 с прикладення напруги);

R₁₅ - опір ізоляції після затухання ємностного струму (після 15 с прикладання напруги).

У вологій ізоляції цей коефіцієнт близький до 1, у сухій він більше 1,3 і може досягати 2÷3.

Якщо у всіх вимірювань К_абс перевищує 1,3, то ізоляція не волога.

Швидкість зміни стану ізоляції відображіється величиною тангенса кута нахилу відрізка прямої, збудованої за значенням коефіцієнта нелінійності при і-ї та (і-1)-ої перевірках.

де К_i - діагностичний параметр поточної перевірки; К_і-1 - те ж при попередньому вимірюванні; τ_i — координата часу поточної перевірки; τ_i-1 — те ж при попередній перевірці.

Рекомендований межовий час проведення наступного випробування (від початку проведення діагностичного спостереження).

де К_{i lim} - межовий діагностичний параметр поточної перевірки

К_{i lim}=0,95К _nom=0,95·3=2,85.

Питання до завдання

1. Якою є схема заміщення, яка відображає процеси в ізоляції при подаванні випрямленої напруги?

Завдання № 2

Оцінка стану ізоляції силового трансформатора Мета завдання

- відпрацьовування навичок оцінки стану ізоляції трансформатора за даними випробувань при капітальному ремонті.
