Розрахункова робота № 4
Визначення місць ушкодження кабельних ліній
Завдання №2
ВИЗНАЧЕННЯ МІСЦЯ УШКОДЖЕННЯ В КАБЕЛЬНІЙ ЛІНІЇ ІМПУЛЬСНИМ МЕТОДОМ
Мета завдання
- відпрацьовування навичок розрахунку для визначення місця ушкодження в КЛ імпульсним методом.
Завдання
Розрахувати відстань до місця ушкодження кабелю за даними показань спеціалізованих приладів (ИКЛ, Р5 та ін.).
Довжини КЛ і результати вимірів отримані з екрану електронно-променевої трубки (ЕПТ), приведені в таблиці варіантів завдання.
Кількість відміток на масштабній лінії екрана ЕПТ відповідає часу поширення імпульсу по жилі кабелю від переднього (лівого) фронту зондувального імпульсу, що посилається, до початку переднього фронту відбитого імпульсу.
Таблиця 1 – Варіанти завдань
Варіант |
Довжина кабельної лінії, Lk км |
Кількість відміток на екрані ЕПТ, в.о. |
Полярність відбитого імпульсу |
|
На вимкненій жилі,Д1 |
На ушкодженій жилі, Д2 |
|||
1 |
1,0 |
5,3 |
2,0 |
1 |
2 |
1,85 |
10,1 |
7,3 |
2 |
3 |
2,1 |
12,3 |
4,7 |
1 |
4 |
0,65 |
3,9 |
1,9 |
1 |
5 |
0,4 |
2,4 |
0,9 |
2 |
6 |
2,01 |
11,5 |
6,5 |
1 |
7 |
2,34 |
13,2 |
8,3 |
2 |
8 |
0,4 |
2,4 |
0,9 |
2 |
9 |
0,48 |
2,9 |
1,5 |
1 |
10 |
0,56 |
3,4 |
1,3 |
1 |
11 |
0,46 |
3,5 |
1,6 |
2 |
12 |
1,68 |
10,2 |
6,8 |
1 |
13 |
1,74 |
11,4 |
7,2 |
1 |
14 |
1,92 |
13,2 |
7,5 |
2 |
15 |
2,05 |
11,3 |
6,2 |
1 |

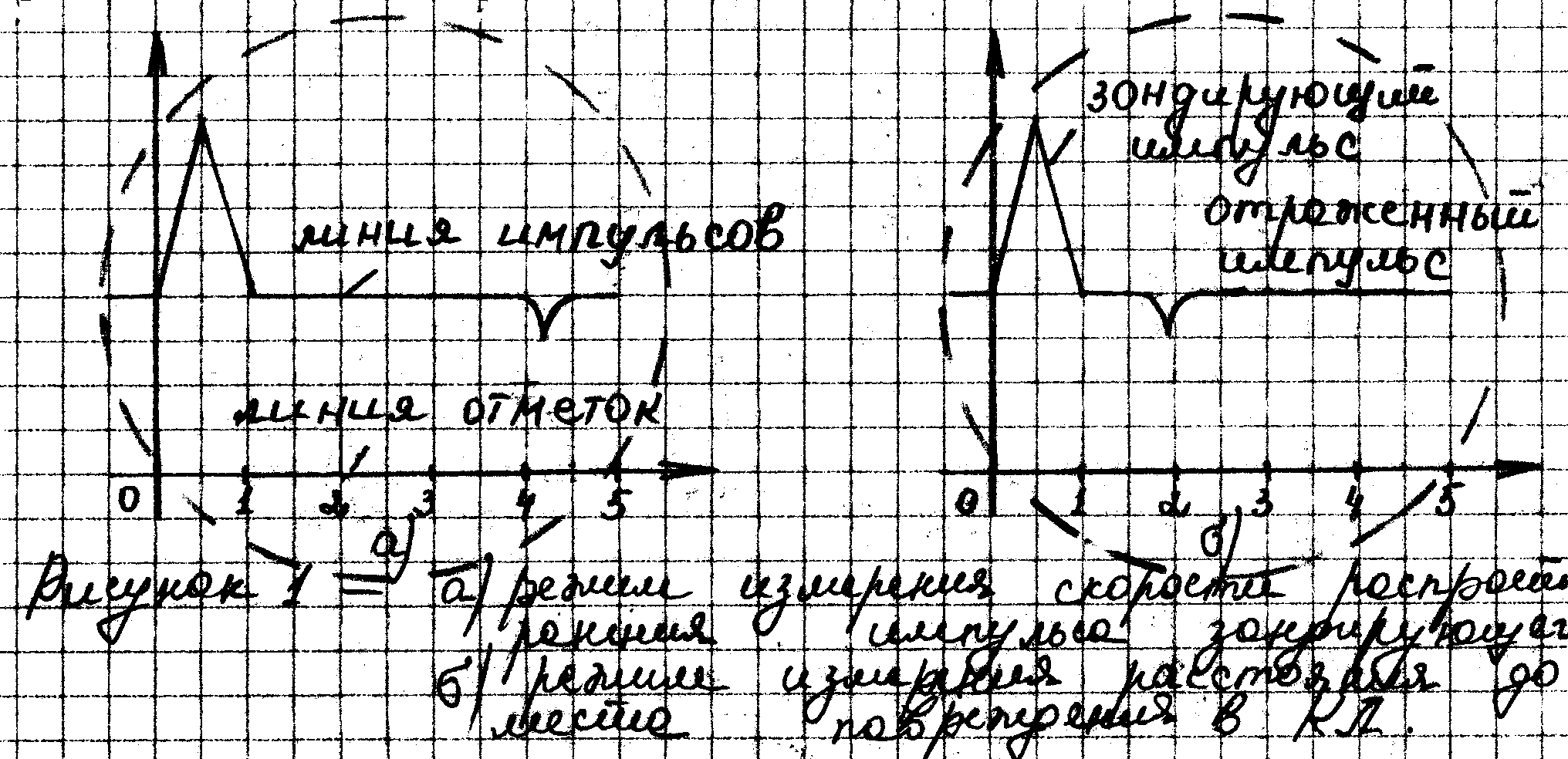

Графічні зображення на екрані осцилографа в режимі виміру швидкості розповсюдження імпульсу по кабелю і в режимі виміру відстані до місця ушкодження на рисунку
Примітки: а) – полярність відбитого імпульсу збігається з полярністю зондувального імпульсу;
б) як базову одиницю при вимірі часу проходження імпульсу в «відмітках» на екрані ЕПТ прийнято час, рівний 2 мкс.
Методика розрахунку
1. Час проходження зондувального імпульсу в обидві сторони по вимкненій жилі: t = 2*Д1, мкс.
2. Дійсна
швидкість імпульсу в обидві сторони в
кабелі:
,км/с
3. Час проходження імпульсу до місця ушкодження і назад:
4
.
Відстань до місця ушкодження
Питання до завдання
Який характер зображень зондувального імпульсу, відбитого від розімкнутої на кінці КЛ чи обриву жили?
Завдання №2
ВИЗНАЧЕННЯ МІСЦЯ УШКОДЖЕННЯ В КАБЕЛЬНІЙ ЛІНІЇ ПЕТЛЕВИМ МЕТОДОМ
Мета завдання
- відпрацьовування навичок розрахунку для визначення місця ушкодження в КЛ петльовим методом.
Завдання
Розрахувати відстань до місця ушкодження в кабельній лінії, що складається з ділянок різних перетинів і матеріалів струмоведучих жил. Позначення параметрів вимірюваної кабельної лінії приведені на рисунку 1, а чисельні значення – у таблиці варіантів завдання.
Примітка: для непарних варіантів виміри з точки б, для парних – з точки а.
При вимірюваннях з точки „б” місце пошкодження кабельної лінії у точці К/ (мал. 1).
М
алюнокнок
1 – Кабельна лінія з двома ділянками
різних параметрів
Питомий опір міді прийняти рівним 0,0175 Ом·мм2/м (ρ1), алюмінію – 0,0293 (ρ2).
Таблиця – Варіанти завдань
Варіант |
Параметри КЛ 1 |
Параметри КЛ 2 |
Значення опорів RA/RC, Ом |
Точка виміру |
||
Довжина l1, м |
Перетин q1, мм2 |
Довжина l2, м |
Перетин q2, мм2 |
|||
1 |
200 |
70 |
350 |
95 |
600/450 |
Б |
2 |
150 |
35 |
200 |
50 |
1000/350 |
А |
3 |
200 |
50 |
250 |
70 |
600/350 |
Б |
4 |
200 |
35 |
250 |
50 |
600/300 |
Б |
5 |
250 |
50 |
400 |
70 |
750/650 |
А |
6 |
300 |
50 |
350 |
70 |
900/450 |
Б |
7 |
350 |
70 |
400 |
95 |
750/450 |
А |
8 |
250 |
50 |
400 |
70 |
750/650 |
А |
9 |
300 |
70 |
450 |
95 |
1200/600 |
Б |
10 |
200 |
70 |
200 |
50 |
600/300 |
Б |
11 |
150 |
50 |
150 |
70 |
900/450 |
А |
12 |
250 |
35 |
300 |
90 |
1000/450 |
Б |
13 |
300 |
50 |
200 |
50- |
600/350 |
Б |
14 |
350 |
70 |
250 |
50 |
750/400 |
А |
25 |
200 |
35 |
100 |
70 |
1200/700 |
А |
Методика розрахунку
Довжина алюмінієвої частини кабелю (у формулах індекс 2), що приведено до міді (у формулах індекс 1):
Загальна
довжина лінії, що приведена до міді:
Дійсна довжина кабельної лінії:
Приведена відстань від точки виміру до точки ушкодження (мал. 2):
Приведена довжина від точки „б” (рис.1) до точки К':
Дійсна відстань від точки „б” до точки К':
Дійсна відстань від точки „б” до місця ушкодження кабелю (див. рис. 2):
Малюнок 2 – Принципова схема петлевого виміру
Питання до завдання
1. У чому складається ідея петльового методу?
