Раздел 1. Полупроводниковые приборы

1.1. Электронно-дырочный p-n переход и его основные свойства.

Электропроводность твердых тел объясняется движением свободных электронов, т.е. электронов, утративших валентную связь с ядрами атомов. По электропроводности все вещества условно принято делить на проводники, полупроводники и диэлектрики.

Полупроводниковые материалы делятся на собственные (беспримесные) и примесные. При температуре 0˚К свободные электроны в полупроводниках отсутствуют, и они являются диэлектриками. Для того чтобы в полупроводнике образовались свободные электроны, его кристалл необходимо нагреть или осветить, т.е. затратить для разрыва ковалентных связей некоторое количество энергии, подведенной извне.

Нарушение ковалентной связи приводит к одновременному образованию свободного электрона и дырки. В чистом полупроводнике количество свободных электронов равно числу дырок , где n – число электронов, p- число дырок. Процесс образования электронно-дырочных пар при повышении температуры называется термогенерацией, а обратный процесс - рекомбинацией носителей зарядов.

Дырка, как и свободный электрон, совершает хаотическое движение в кристалле полупроводника и ведет себя подобно частице с положительным элементарным зарядом. При внесении кристалла полупроводника в электрическое поле, движение электронов и дырок упорядочивается. Они начинают двигаться в противоположных направлениях. Поэтому различают электропроводности электронную n–типа и дырочную p–типа.

Ток в кристалле полупроводника состоит из двух составляющих: дрейфового I_др и диффузионного токов I_диф.

Дрейфовый ток в кристалле возникает в виде упорядоченного движения электронов и дырок под действием внешнего электрического поля Е. Он имеет электронную и дырочную составляющие I_др= I_{n др}+I _{p др}.

Диффузионный ток создается за счет разности концентрации носителей движением заряженных частиц из областей кристалла с повышенной концентрацией в область, обедненную носителями, и также имеет электронную и дырочную составляющие I_диф= I_{n диф}+I _{p диф}

Для изготовления полупроводниковых приборов применяют примесные (легированные) полупроводники, обладающие, в отличие от чистых, значительно большей электропроводностью. В зависимости от рода примесей в полупроводнике в них преобладает либо электронная, либо дырочная электропроводность.

При легировании 4-хвалентного элемента (Si кремний или Ge германий) 5-тивалентным (Sb сурьма, As мышьяк, P фосфор) – донорная примесь - число свободных электронов превышает число дырок. Такой полупроводник обладает электронной проводимостью и является полупроводником n–типа.

При легировании кристалла Si кремния или Ge германия примесью 3-хвалентного элемента (B бор, In индий, Al алюминий) – акцепторная примесь - число свободных дырок превышает число электронов. Такой полупроводник обладает дырочной проводимостью и является полупроводником p–типа.

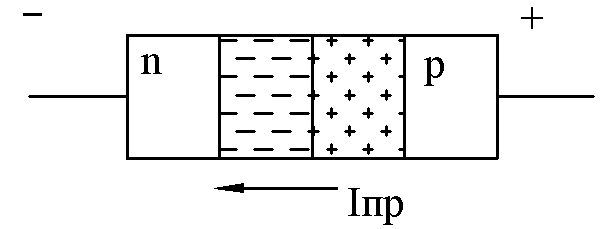

Х арактер токопрохождения и величина тока зависят от полярности и величины приложенного напряжения. Если «+» подключен к контакту слоя p, а «-» к контакту слоя n, то напряжение на переходе понизится, равновесие между I_др и I_диф нарушится и через переход будет протекать прямой ток.

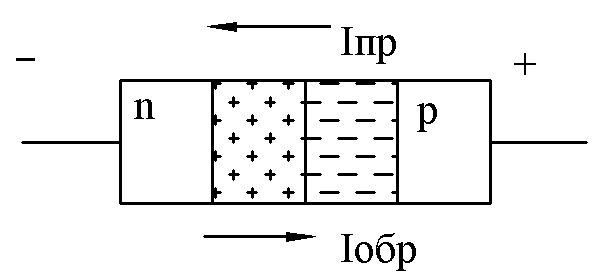

Е сли полярность источника питания изменить на обратную, то через p-n-переход могут пройти только неосновные носители зарядов. Направление тока этих зарядов противоположно направлению прямого тока, поэтому его называют обратным током. Его величина мала, т.к. число неосновных носителей очень невелико.

Работа большинства полупроводниковых приборов основана на использовании p-n-перехода. Физически это приконтактный слой толщиною в несколько микрон разновесных кристаллов.

Если к p-n-переходу приложить внешнее напряжение, то под его действием в цепи возникнет электрический ток. При больших обратных напряжениях наблюдается скачкообразное увеличение обратного тока. Это явление называется пробоем p-n-перехода, а соответствующее ему напряжение – напряжением пробоя.

Различают электрический (лавинный, туннельный) и тепловой пробои.

Лавинный пробой возникает при прикладывания к р-n переходу высокого обратного напряжения. В этом случае неосновные носители могут приобретать в электрическом поле р-n перехода настолько большую кинетическую энергию, что вызывают ударную ионизацию полупроводника.

Туннельный пробой возникает при меньших обратных напряжениях, чем лавинный, и обусловлен «просачиванием» неосновных носителей через потенциальный барьер в зону, где они становятся основными носителями, за счёт туннельного эффекта - преодоление микрочастицей потенциального барьера в случае, когда её полная энергия (остающаяся при туннелировании неизменной) меньше высоты барьера. Туннельный эффект — явление исключительно квантовой природы, невозможное в классической механике и даже полностью противоречащее ей. Аналогом туннельного эффекта в волновой оптике может служить проникновение световой волны внутрь отражающей среды (на расстояния порядка длины световой волны) в условиях, когда, с точки зрения геометрической оптики, происходит полное внутреннее отражение.

Электрические (лавинный, туннельный) пробои являются обратимыми т.е. после уменьшения обратного напряжения лавинный ток прекращается.

Тепловой пробой возникает вследствие перегрева и разрушения р-n-перехода, протекающим через него лавинным обратным током током и является необратимым. Для его предотвращения нужно ограничить ток электрического (лавинного или туннельного) пробоя.
