2 Расчет основных нормальных и утяжеленных режимов работы сети
2.1 Расчет параметров схемы замещения
Прежде, чем перейти к расчету параметров схемы замещения электрической сети, необходимо выбрать тип опор ЛЭП.
При проектировании реальных сетей выбор материала опор производится на основании технико-экономических сопоставлений с учетом конкретных экономических и климатических условий района сооружения воздушных линий.
Основную часть опор линии составляют облегченные так называемые промежуточные опоры. Для тяжения провода и повышения надежности работы линии, а также при переходе через железные дороги, при пересечении другими воздушными линиями устанавливают анкерные опоры.
Для одноцепных линий B – 4, 4 - 5, B – 5
выбираем железо-
бетонные опоры ПБ110-5
1,0
3,0
DAB=3.605 м, DBC=3.5 м,
22,6 1,0 2,5 DCA=3.354 м.
13,5
м
Для двухцепных линии А1,A2,A3 и AB выбираем опоры типа ПБ110-6
DAB=3.354 м, DBC=3.354 м,
DCA=6 м.
м
2.0 2.0
3.0
22.6 3.5 3.5 3.0
2.0 2.0
13.5
м
К

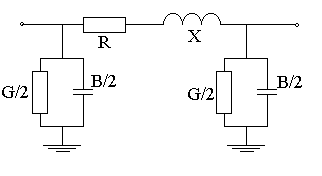

параметрам ЛЭП относятся активные и
индуктивные сопротивления, активные и
емкостные проводимости, равномерно
распределенные по длине линии. Для
практических расчетов параметры линий
заменяются сосредоточенными параметрами.
Активные и
индуктивные сопротивления вычисляются
по расчетным удельным сопротивлениям
проводов на единицу длины ЛЭП: R=r0·L,
Х=х0·L,
где r0
– удельное активное сопротивление при
+200
С, Ом/км; х0
– удельное индуктивное сопротивление,
Ом/км. Для линий со сталеалюминевыми
проводами
,
где Rпр
– радиус провода, м; Dсг
– среднегеометрическое расстояние
между проводами, м. При расстояниях
между проводами отдельных фаз DAB,
DBC
и DCA
среднегеометрическое расстояние
определяется по формуле
.
При симметричном расположении проводов
одноцепных линий на двуцепных опорах
удельное индуктивное сопротивление на
1 км линии мало отличается от сопротивления
одноцепной линии, и поэтому
среднегеометрическое расстояние для
двуцепных ЛЭП можно определить по этой
же формуле.
Емкостная
проводимость В=b0·L,
где
- удельная емкостная проводимость.
Генерируемая линией реактивная мощность Qc =U2ном·В, МВар.
Пример расчета параметров схемы замещения проведем для одного участка.
Для участка 4 – 5:
R=0.198·26=5,148 Ом
Ом/км,
тогда Х=0.393·26=10.215 Ом
См/км,
тогда В=2.904·10-6·26=75.5·10-6 См
Зарядная мощность линии в максимальном режиме (Uном=121 кВ):
Qc=75.5·10-6·1212·106=1.105 МВАр
Зарядная мощность линии в минимальном режиме (Uном=110 кВ):
Qc=75.5·10-6·110=0.914 МВАр
Параметры схемы замещения остальных участков системы рассчитываются аналогично. Результаты расчетов для одной цепи ЛЭП запишем в таблицу:
-
Участок ЛЭП
R, Ом
Х, Ом
В·10-6, См
Qc,max, МВАр
Qc,min, МВАр
АB
7,321
24,423
355,995
10,424
8,615
A1
1,271
4,239
61,78
1,809
1,495
A2
2,781
5,838
80,217
2,349
1,941
A3
2,079
4,228
58,088
1,7
1,406
B4
2,058
7,803
51,7
0,757
0,625
45
5,148
10,215
75,5
1,105
0,914
B5
2,352
8,919
59,11
0,865
0,715
Расчет параметров схемы замещения трансформаторов
При расчете установившихся режимов работы систем допускается применять двухлучевую схему замещения для трансформаторов с расщепленной обмоткой НН.
;
Расчет параметров схемы замещения трансформатора типа ТРДН – 40000/110 на основании данных /6 с.239/:
Ом;
Ом
кВАр;
кВА
Расчет для трансформатора типа ТРДЦН – 63000/110 производится аналогично. Параметры схем замещения трансформаторов запишем в таблицу:
Тип тр – ра |
Номер подстанции |
RB1=RB2 Ом |
ХВ1=ХВ2 Ом |
ΔSX МВА |
ТРДН– 40000/110 |
3,5 |
1,4 |
34,7 |
0.036+j0.260 |
ТРДЦН– 63000/110 |
1,2,4 |
0,87 |
22 |
0.059+j0.41 |
