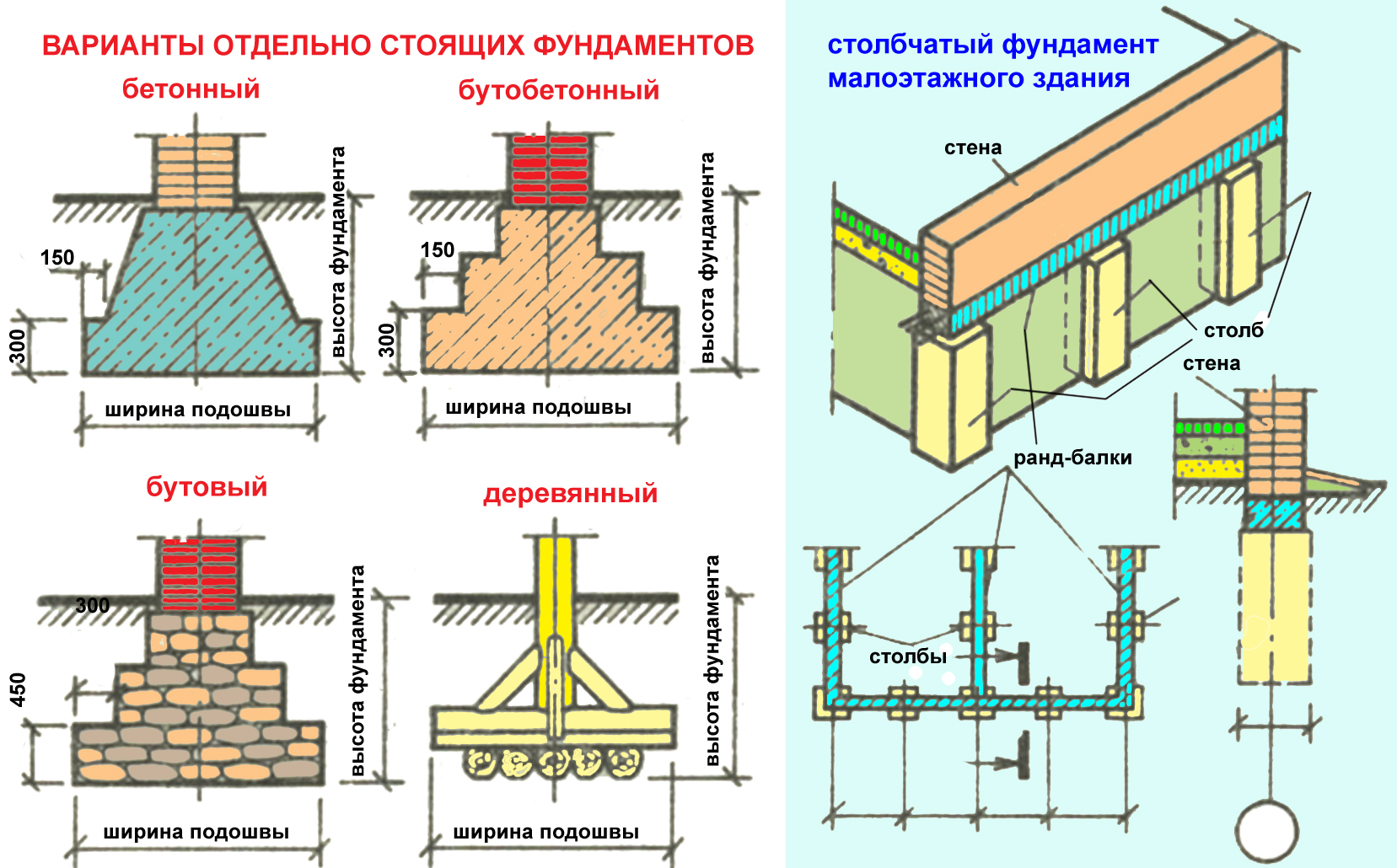

Конструирование отдельно стоящего фундамента для каркасных зданий

Расположение фундаментных балок

При небольших нагрузках на фундамент, когда давление на основание меньше нормативного, непрерывные ленточные фундаменты под стены малоэтажных зданий без подвалов целесообразно заменять столбчатыми. В этом случае столбы располагают обязательно под углами зданий, в местах пересечения и примыкания стен, а также в промежутке на расстоянии друг от друга в осях 2-3 м, а если грунты прочные – до 6 м. Фундаментные столбы могут быть бутобетонными, бетонными и железобетонными, монолитными и сборными. Сечение их принимается не менее: для бетонных – 0.4 х 0.4 м; для бутобетонных – 0.6 х 0.6 м. Опирающиеся на обрезы столбов, фундаментные балки применяют железобетонные (монолитные и сборные), из типовых железобетонных перемычек (используемых для проемов) или стальные.

Столбчатые фундаменты для малоэтажных зданий

Столбчатые фундаменты для малоэтажных зданий, как и ленточные, могут быть мелкозаглубленными и теплоизолированными.

Сплошные фундаменты применяют в следующих случаях:

- при слабых грунтах и значительных нагрузках, которые не могут воспринять ленточные и столбчатые фундаменты, для создания допустимого давления на грунт;

- при недопустимой или регламентированной неравномерной осадке здания. Фундаментные плиты значительно перераспределяют усилия на основание и обеспечивают осадки и давление на него равномерными;

- при технологической необходимости (например, при установке технологического оборудования);

- при необходимости надежной защиты подземных помещений от проникновения в них воды (плита и стены используются в качестве изоляции).

Сплошные фундаменты проектируют только монолитными железобетонными под всем зданием каркасной, стеновой, ствольной, оболочковой или комбинированной конструктивных систем.

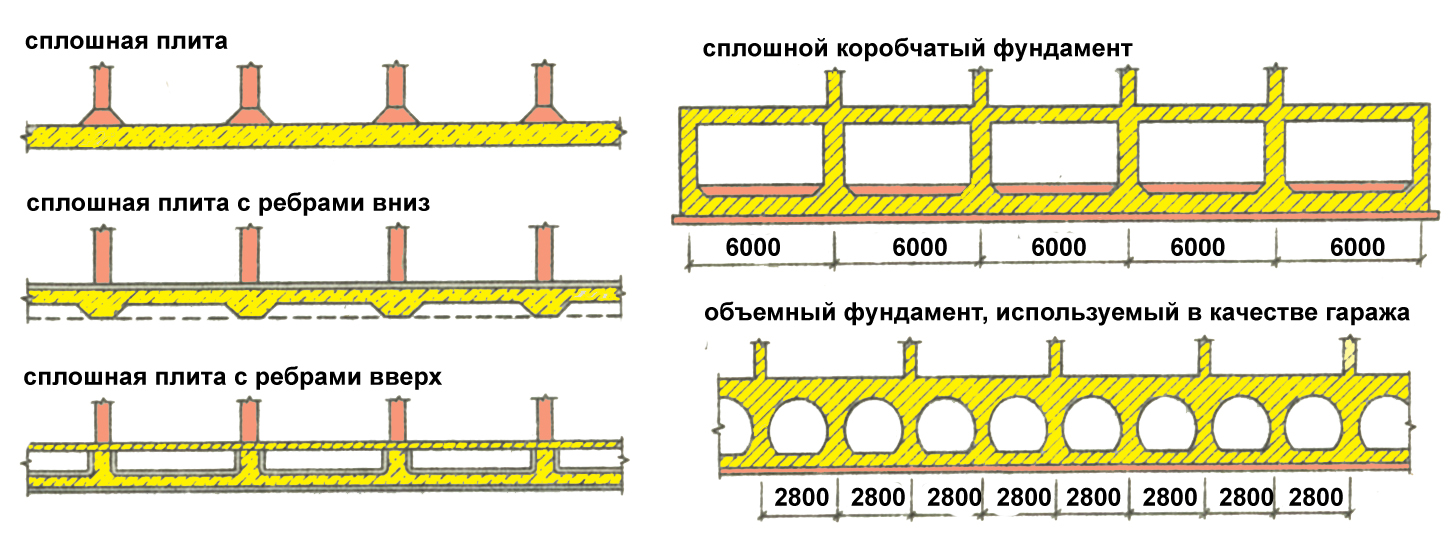

Конструкции сплошных фундаментов по форме могут быть: плитными плоскими, плитными ребристыми, коробчатыми и оболочковыми.

Плоскую плиту применяют при сравнительно незначительных нагрузках и небольших расстояниях между колонами или другими опорными вертикальными конструкциями. монолитные колонны опирают на фундаментную плиту через уширения по типу капителей, применяемых в безбалочных перекрытиях. Сборные колонны защемляют в стаканной части фундаментной плиты.

При сравнительно больших расстояниях между колоннами и больших нагрузках требуемая жесткость сплошных фундаментов достигается устройством ребристых и коробчатых конструкций.

Ребра балочных плит могут быть обращены вверх или вниз. Места пересечения ребер служат для установки колонн каркаса. Пространство между ребрами в плитах с ребрами вверх заполняют песком или гравием, а поверх устраивают бетонную подготовку. При стеновой конструктивной системе ребра используют как стены подвала.

При большом заглублении сплошных фундаментов и необходимости обеспечить большую их несущую способность и жесткость фундаментные плиты можно проектировать коробчатого сечения с размещением между ребрами и перекрытиями коробок помещений подвалов, гаражей и т.п.
