Конструирование сборного ленточного фундамента для зданий со стенами ручной кладки

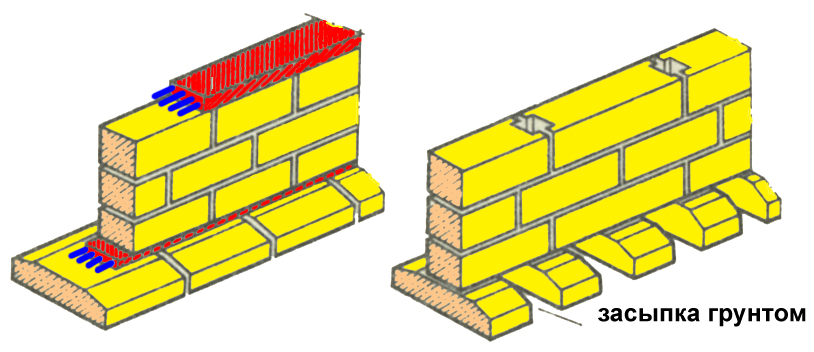

Для обеспечения пространственной жесткости фундаментов предусматриваются связи между продольными и поперечными стенами подвала перевязкой блоков и закладкой в горизонтальные швы сеток из арматуры диаметром 8-10 мм. При слабых грунтах по фундаментным подушкам и по обрезу фундамента укладывают армированные распределительные пояса.

При плотных грунтах и малых нагрузках расчетная ширина подошвы фундамента оказывается меньше ширины типовой железобетонной плиты. В этом случае устраивают прерывистые фундаменты – фундаментные плиты-подушки укладывают с промежутками, которые засыпают песком или грунтом.

Глубину заложения фундаментов при переходах от подвальной к бесподвальной частям здания или в примыканиях фундаментов внутренних стен к фундаментам наружных изменяют ступенчато. Длина ступени должна быть в два раза больше разницы в отметках подошв фундамента, а высота ступени – не более 600 мм.

Виды сборных элементов фундаментов для кирпичных (или крупноблочных) и панельных зданий

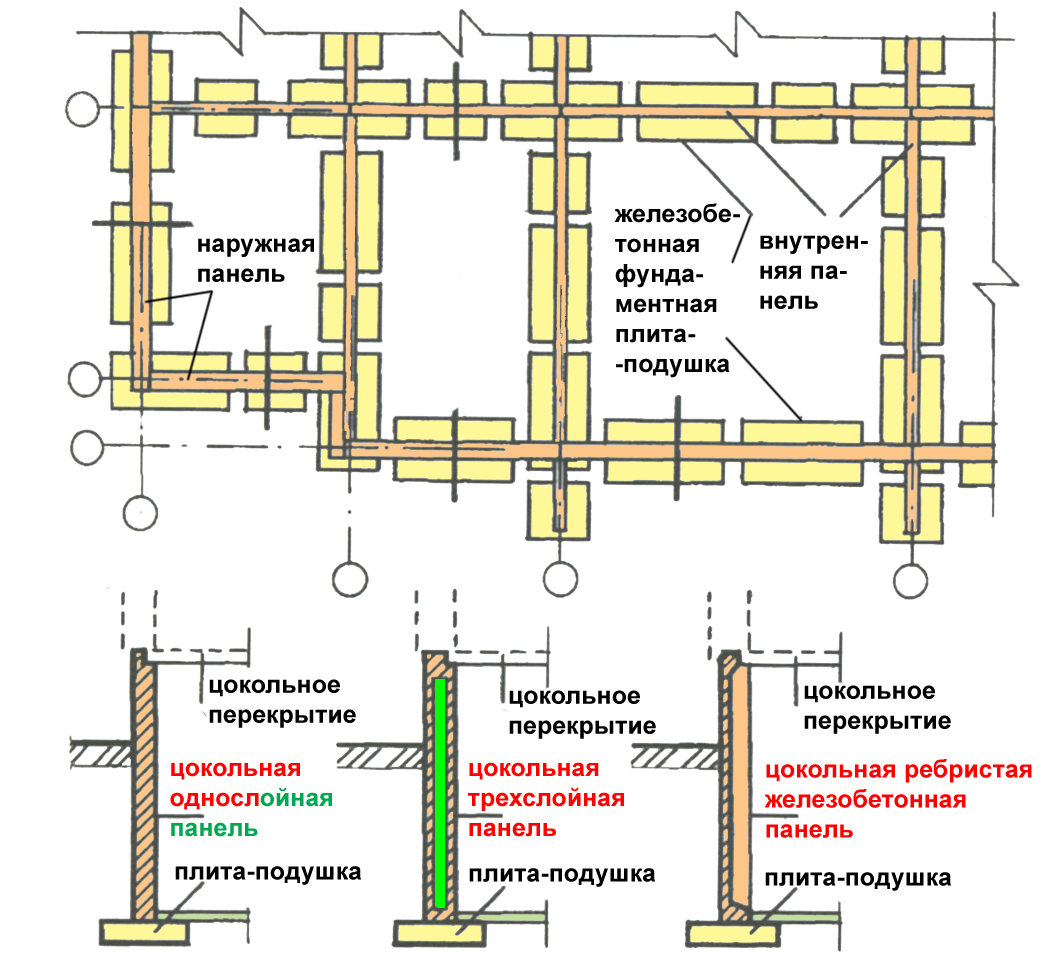

Элементы сборного ленточного фундамента для панельных зданий

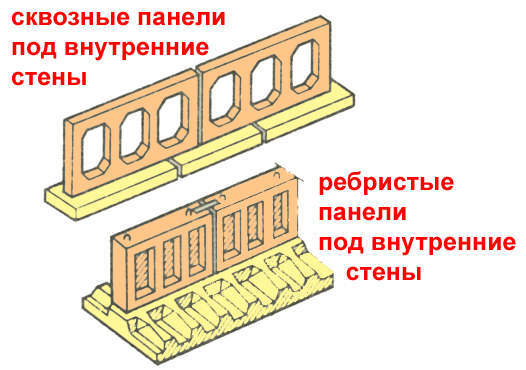

Более совершенная конструкция индустриальных ленточных фундаментов – крупноразмерные фундаменты крупнопанельных зданий. Они состоят из сквозных безраскосных ферм (панелей) (под внутренние стены), цокольных панелей (под наружные стены), которые опирают на железобетонные плиты-подушки. В зависимости от проектируемого температурного режима подвала (подполья) наружные цокольные панели применяют утепленные (многослойные) или неутепленные (однослойные) плоские или ребристые. Фундаментные панели соединяют между собой сваркой по закладным деталям.

Сборные фундаменты из блоков имеют существенные недостатки. По сути, это монолитные фундаменты, разрезанные на мелкие элементы (блоки), но только дороже и хуже по качеству ввиду большого количества швов, заделываемых вручную. Такого рода фундаменты применяются преимущественно в России. Для других стран характерно выполнение фундаментов монолитными с максимально механизированными процессами по их возведению.

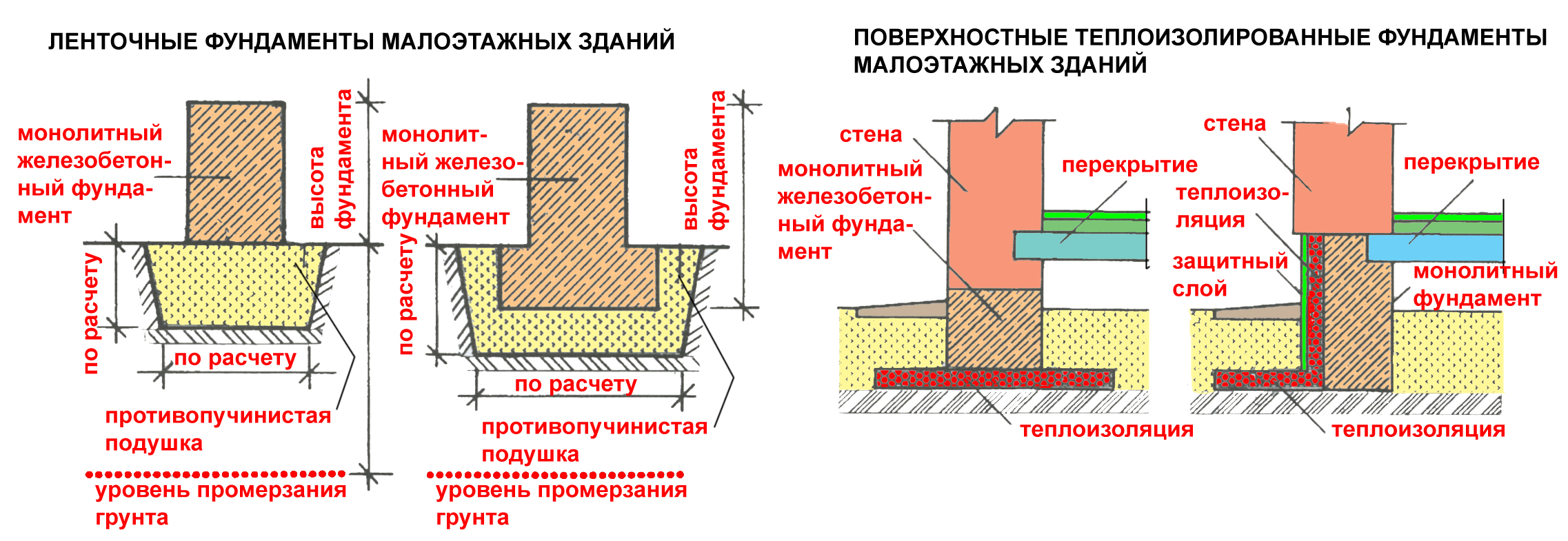

Заложение подошвы фундаментов легкого (малоэтажного) дома ниже расчетной глубины промерзания приводит к бесполезному расходу материала, труда и финансов при наличии остаточных деформаций пучения. Нагрузки от легких бесподвальных зданий позволяют в большинстве случаев располагать подошву фундаментов выше глубины промерзания, а иногда – в уровне планировочной отметки земли на уплотненной песчано-гравийной подушке (фундамент-цоколь). Высота противопучинистой подушки (100-800 мм) зависит от степени пучинистости грунтов, веса здания и допустимых для надфундаментной части здания деформаций (например, для деревянных бревенчатых и брусчатых стен допустимые деформации больше в два раза, чем для кирпичных). Одно из основных требований к незаглубленным и мелкозаглубленным ленточным фундаментам – обеспечение их жесткости, что выполнимо при монолитном железобетонном варианте.
