Расчет прожекторного освещения
В практике проектирования прожекторного освещения наиболее часто используется метод расчета по мощности прожекторной установки. Он рекомендован ГОСТ 12.1.046-85 [11].
Сущность метода
заключается в следующем. При известных
размерах строительной площадки и
нормируемой освещенности на ней
ориентировочное число прожекторов
может быть определено по формуле:
,
(1)
где
–
коэффициент, учитывающий световую
отдачу источника света, определяемый
по таблице 6;
–
нормируемая
освещенность горизонтальной поверхности
площадки, лк;
– коэффициент
запаса, принимаемый для ламп накаливания
(ЛН) равным 1,5, и для газоразрядных ламп
– 1,7;
–
освещаемая площадь,
м2;
–
мощность лампы,
Вт.
Таблица 6 – Ориентировочное значение коэффициента
-
Лампа
Тип
прожектора
Ширина
освещаемой площадки, м
Значение коэффициента
при расчетной освещенности площадки, лк
0,5…1,5
2…30
ЛН
ПЗС, ПСМ
75…150
0,90
0,30
175…300
0,50
0,25
ГЛН
ПКН, ИСУ
75…125
0,50
0,25
ДРЛ
ПЗС, ПСМ
75…250
0,25
0,13
275…350
0,30
0,15
ДРИ
ПЗС, ПСИ
75…150
0,30
0,10
175…350
0,16
0,06
ДКсТ-20000
ОУКсН (Н=30 м)
150…175
0,75
0,50
200…350
0,50
0,40
Минимальная высота установки прожекторов над освещенной поверхностью может быть рассчитана по формуле:
,
(2)
где
–
минимальная высота установки прожекторов
над освещенной поверхностью, м;
–
максимальная сила
света, кд, определяемая по таблице 5.
Расстояние между мачтами рекомендуется принимать (6…15)h.
Над проезжей частью дорог на стройплощадке светильники устанавливают на высоте не менее 6,5 м.

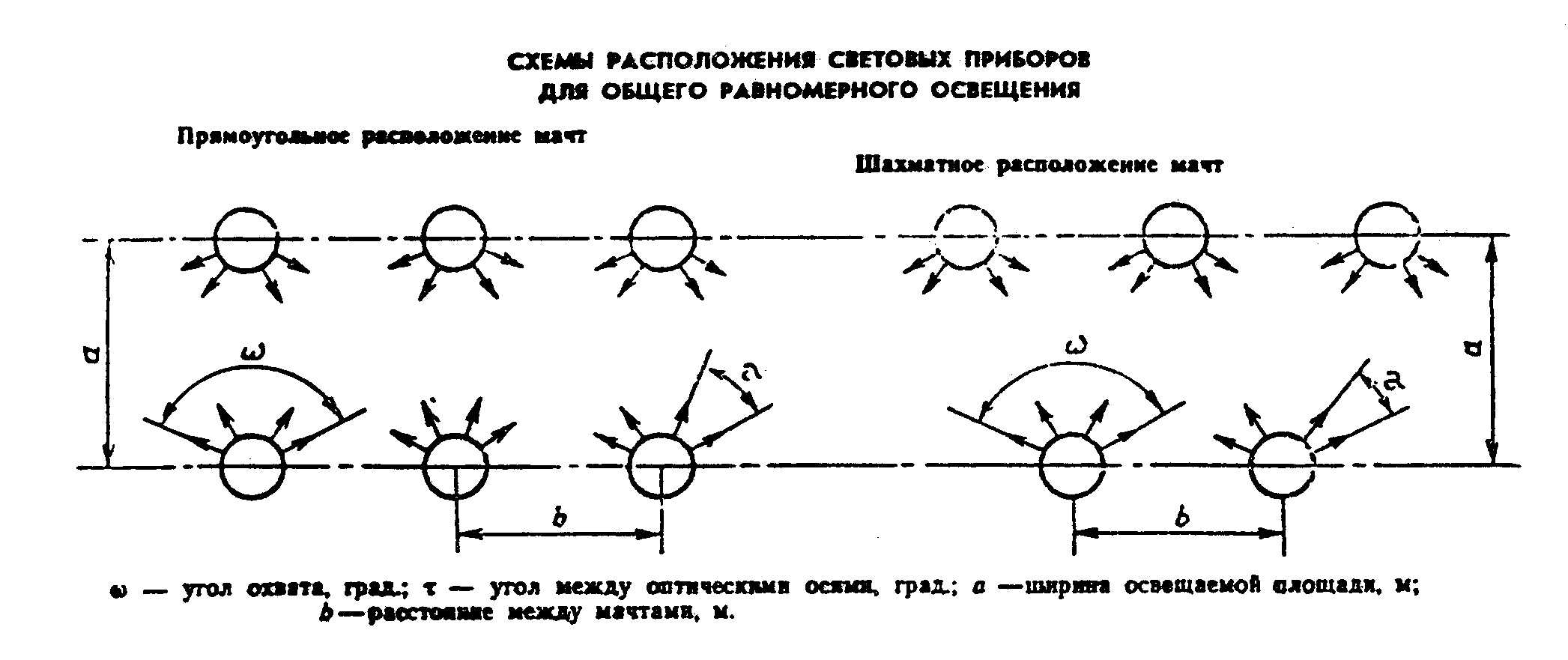

Рисунок 9 – Схема расположения световых приборов
На рисунке 9 приведены схемы прямоугольного и шахматного расположения прожекторных мачт.
1.5 Обеспечение пожаробезопасности Организация территории
У въезда на производственную территорию необходимо устанавливать (вывешивать) схему внутрипостроечных дорог и проездов с указанием мест складирования материалов и конструкций, мест разворота транспортных средств, объектов пожарного водоснабжения и пр. (приложение Б, В).
Эти требования в равной мере распространяются на производственные территории промышленных предприятий и строительные площадки строящихся предприятий, имеющих значительную площадь и различные объекты, к которым должен быть обеспечен подъезд автотранспорта и проходы людей.
Указанные требования определяются правилами пожарной безопасности. В частности, пп. 575, 576 ППБ 01-03 Правил пожарной безопасности в Российской Федерации предусмотрено, что у въездов на стройплощадку должны устанавливаться (вывешиваться) планы пожарной защиты с нанесенными на них строящимися и вспомогательными зданиями и сооружениями, въездами, подъездами, местонахождением водоисточников, средствами пожаротушения и связи (приложение Г).
Ко всем строящимся и эксплуатируемым зданиям (в т. ч. временным), местам открытого хранения строительных материалов и конструкций должен быть обеспечен свободный подъезд. Вдоль зданий шириной более 18 м проезды должны быть с двух продольных сторон, а шириной более 100 м - со всех сторон здания.
