Посібник з експлуатації

1.Особливості експлуатації пристроїв diris

Особи, відповідальні за безпеку експлуатації установки, повинні забезпечити допуск до роботи тільки навченого персоналу, наявність документації по даній установці, заборона роботи некваліфікованому персоналу із цими установками або біля них.

Кваліфікованим персоналом вважаються особи, що розташовують необхідними знаннями відповідних норм, правил, інструкцій із ТБ і виробничої обстановки, були допущені відповідальними за техніку безпеки даної системи до проведення відповідних робіт, і здатні розпізнати можливу небезпеку й запобігти її. Виробник не відповідає за несправності, які відбулися через розбіжність із даною інструкцією, а також дотримання наступних параметрів:

• пристрій повинний встановлюватися й обслуговуватися тільки кваліфікованим фахівцем.

• перед будь-якими роботами на (або в) пристрої ізолюйте входи по напрузі й ланцюгу живлення й замкніть накоротко вторинні обмотки всіх трансформаторів струму (PTI Socomec).

• завжди застосовуйте відповідний пристрій для визначення відсутності напруги.

• установить всі механізми, двері й кришки назад на місце перед подачею напруги.

завжди подавайте на прилад відповідну номінальна напруга.

2. Опис панелі індикації

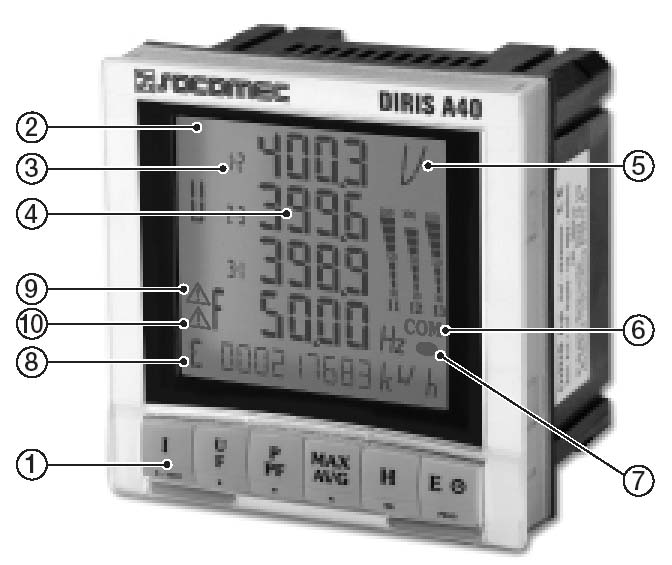

1. Клавіатура із шістьома багато - функціональними кнопками (візуалізація й програмування);

2. РКІ з підсвічуванням;

3. Фаза;

4. Значення;

5. Одиниця виміру;

6. Індикатор підключення до шини зв'язку;

7. Індикація лічильника електроенергії;

8. Індикатор лічильника мотогодин і електроенергії;

9. Аварійне реле 1;

10. Аварійне реле 2.

При відключенні Diris необхідно замикати накоротко всі вторинні обмотки трансформаторів струму. Це можна робити автоматично, використовуючи один із приладів Socomec: PTI. Звертайтеся за додатковою інформацією.

1. Напруга живлення: 110...400У АС

120...350У DC

12...48В DC підключають через запобіжник: 0,5А g / BS 88 2A g

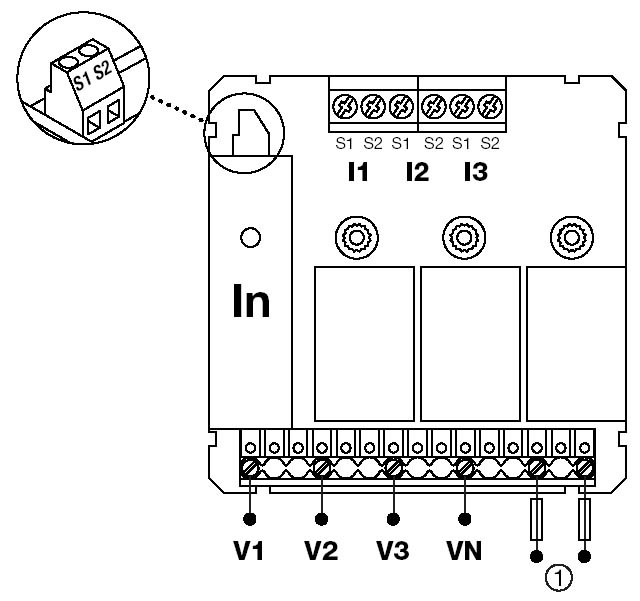

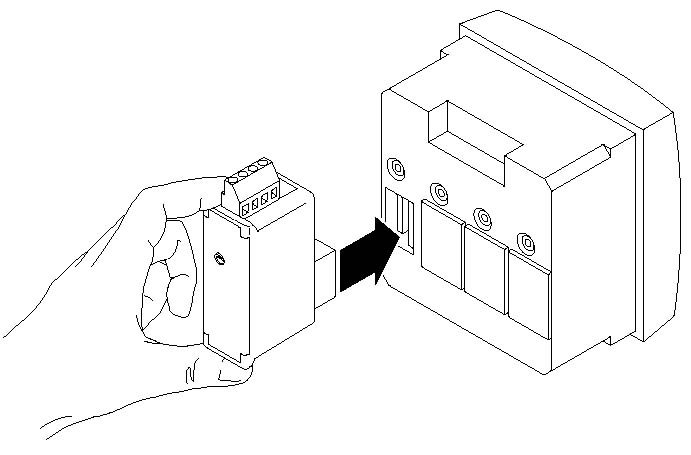

Підключення модулів:

- Порт RS485 для зв'язку по протоколу JBUS/MODBUS® (максимум 38400 бод) або PROFIBUSDP® (1,5 Мбод),

- Два набудовуваних імпульсних виходи для лічильника активної, реактивної електроенергії (кВт год, квар ч),

- Спектральний аналіз гармонійних складові токи й напруги до 15 гармоніки,

- Аналоговий вихід 0/4 - 20мА,

- Контроль/команди: аварійний виходи.

Запобіжник: 0,5А g / BS 88 2A g

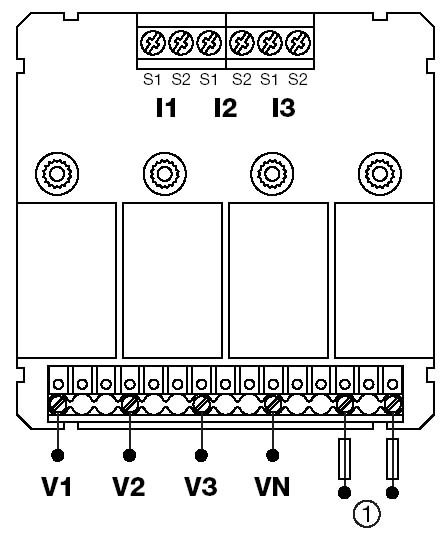

3.Схеми підключення ланцюгів

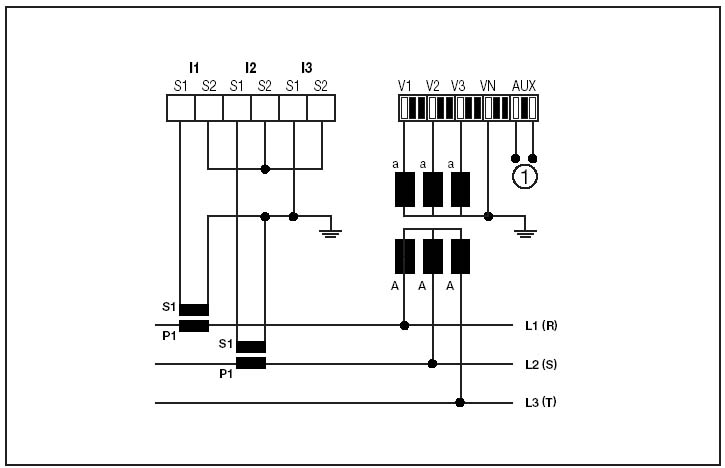

Не збалансована трифазна мережа (3NBL/4NBL)

Якщо застосовуються два трансформатори струму й струми в другій і третій фазі розраховуються за допомогою векторного підсумовування, то точність зменшується на 0,5%.

4 . Програмування

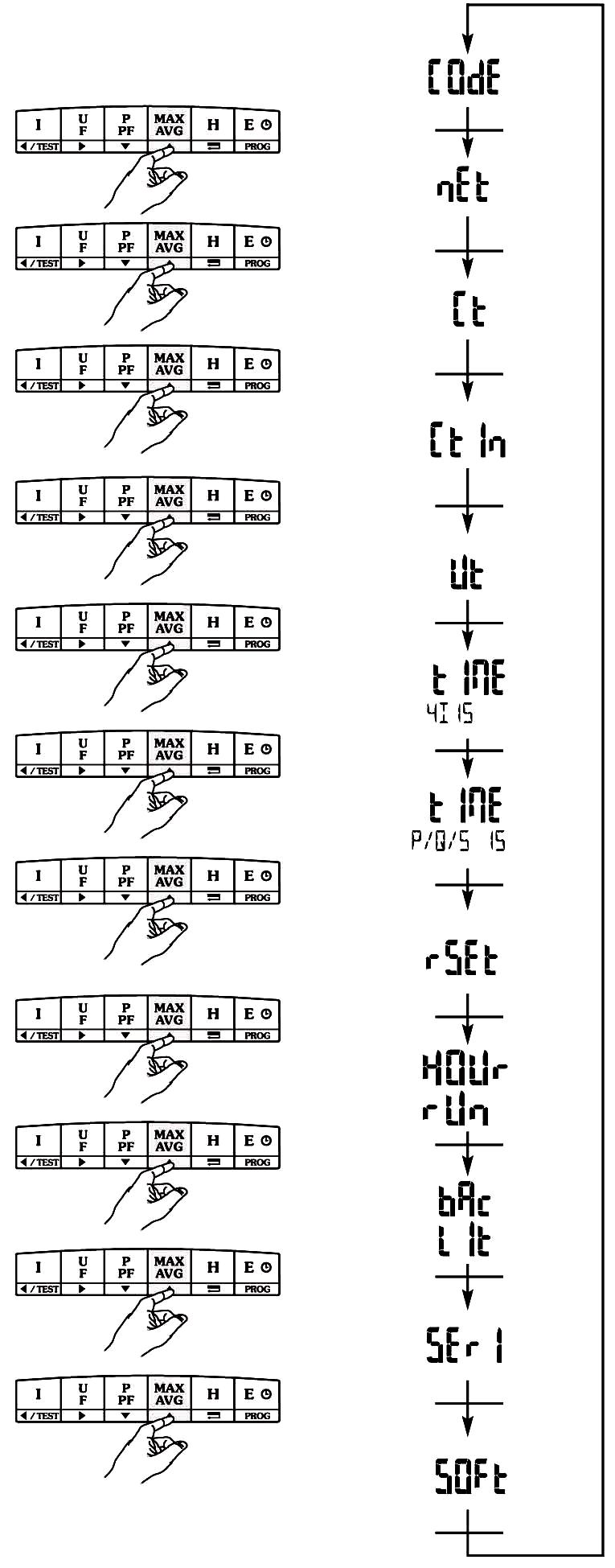

Меню програмування

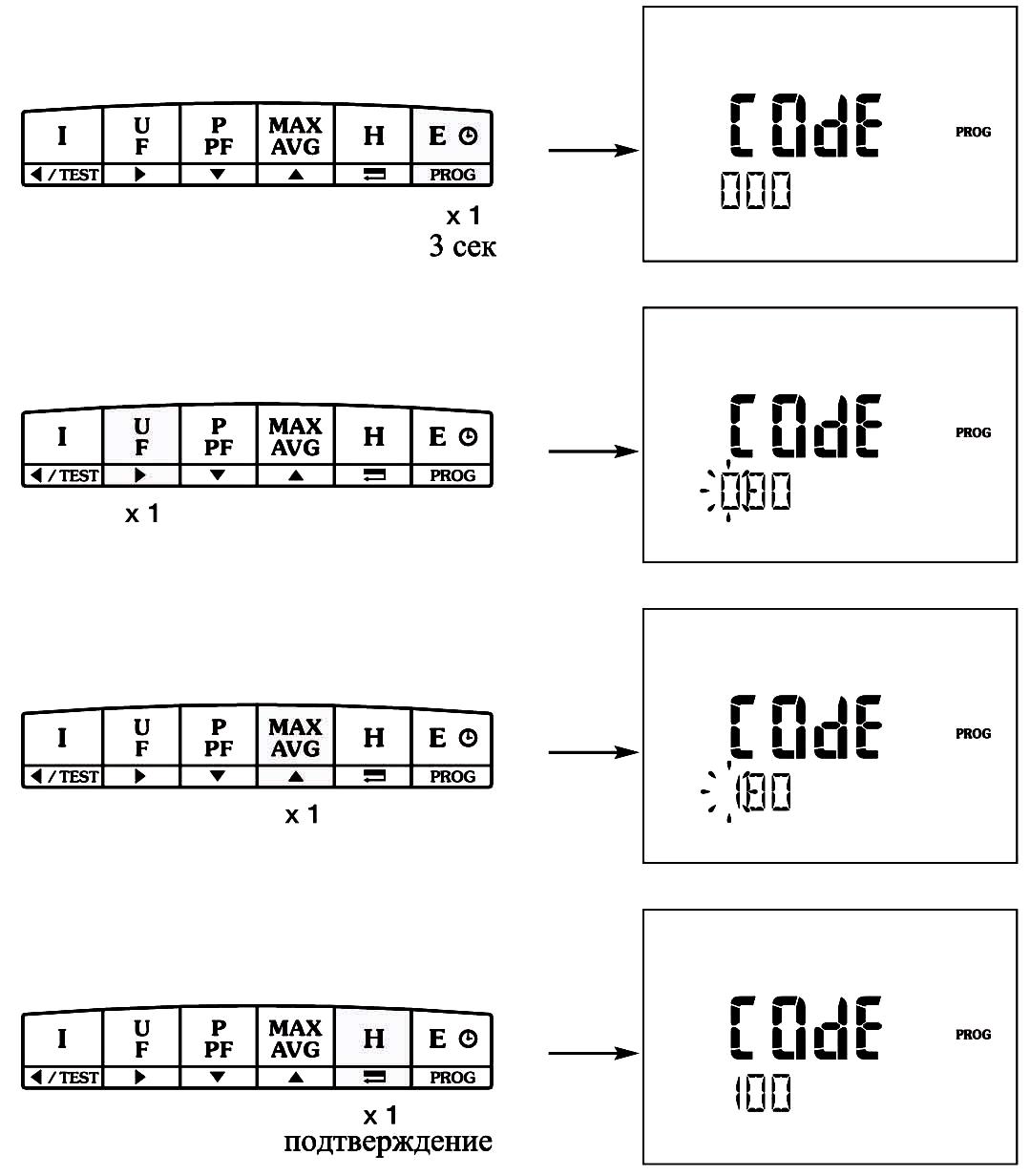

Доступ до режиму програмування Мережа

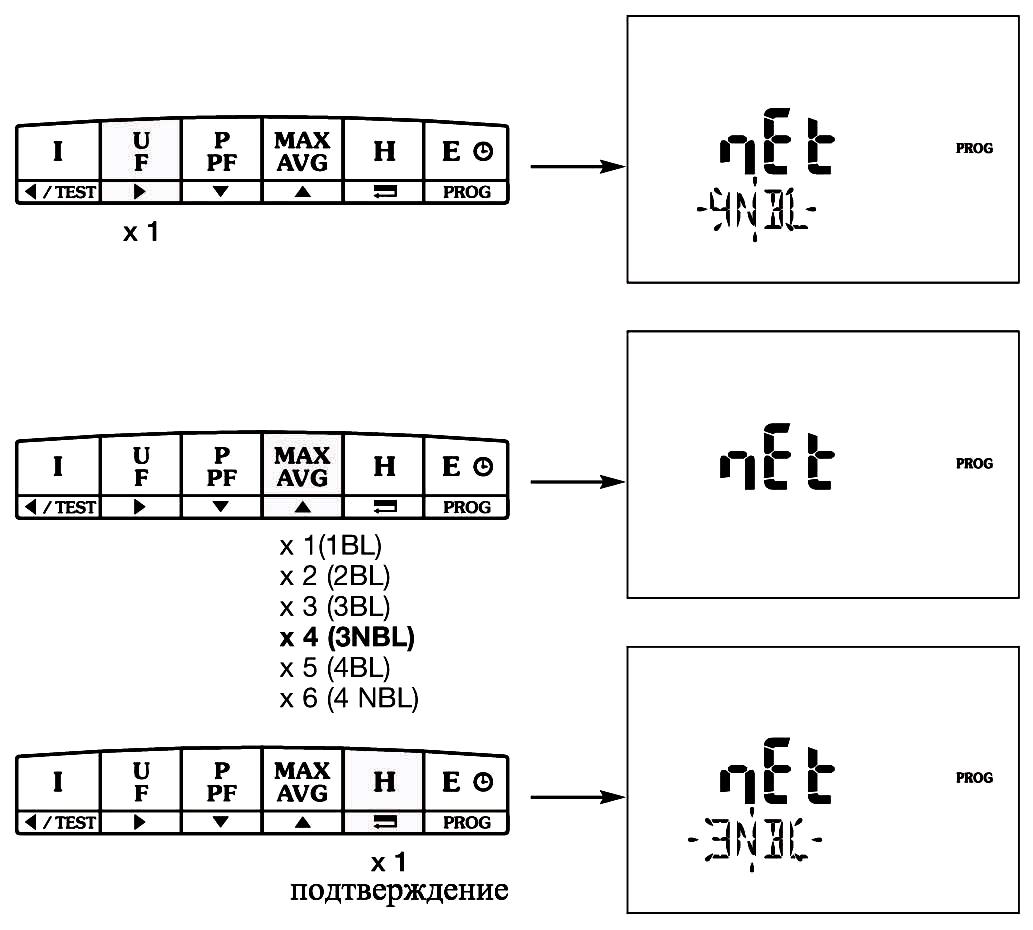

Код 1000 Приклад: мережа = 3NBL

Трансформатор струму

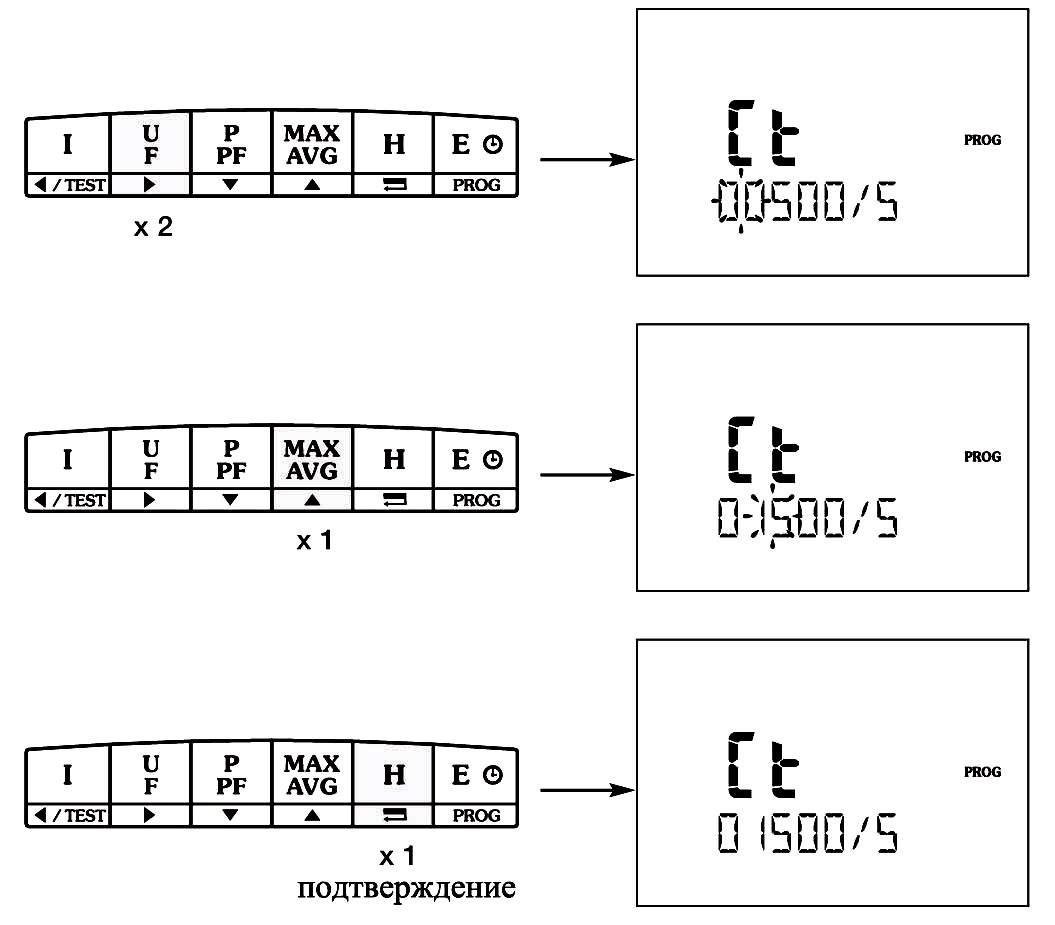

П риклад: ТТ = 1500/5А

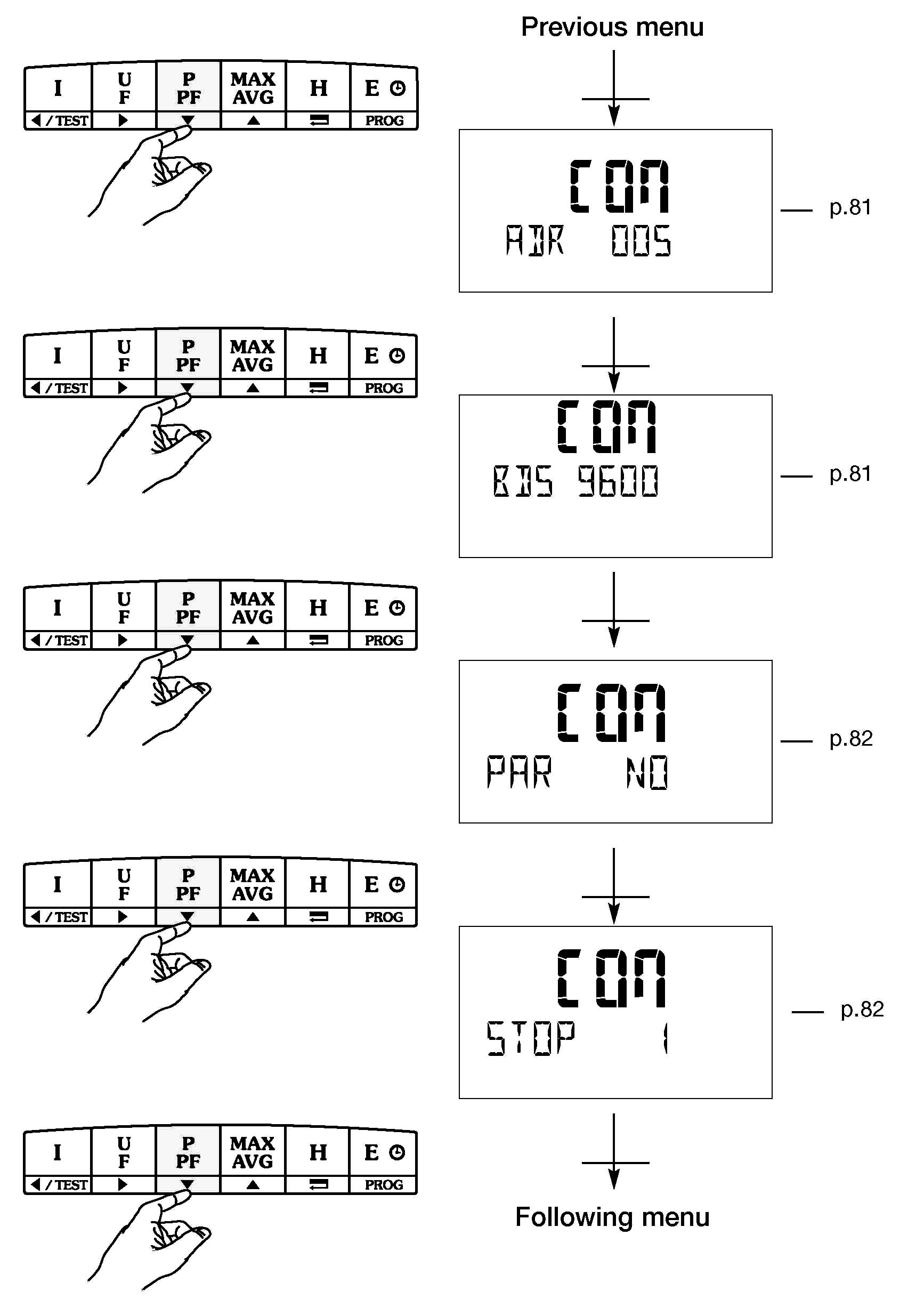

Налаштування з'єднання з комп'ютером

Налаштування адреси пристрою

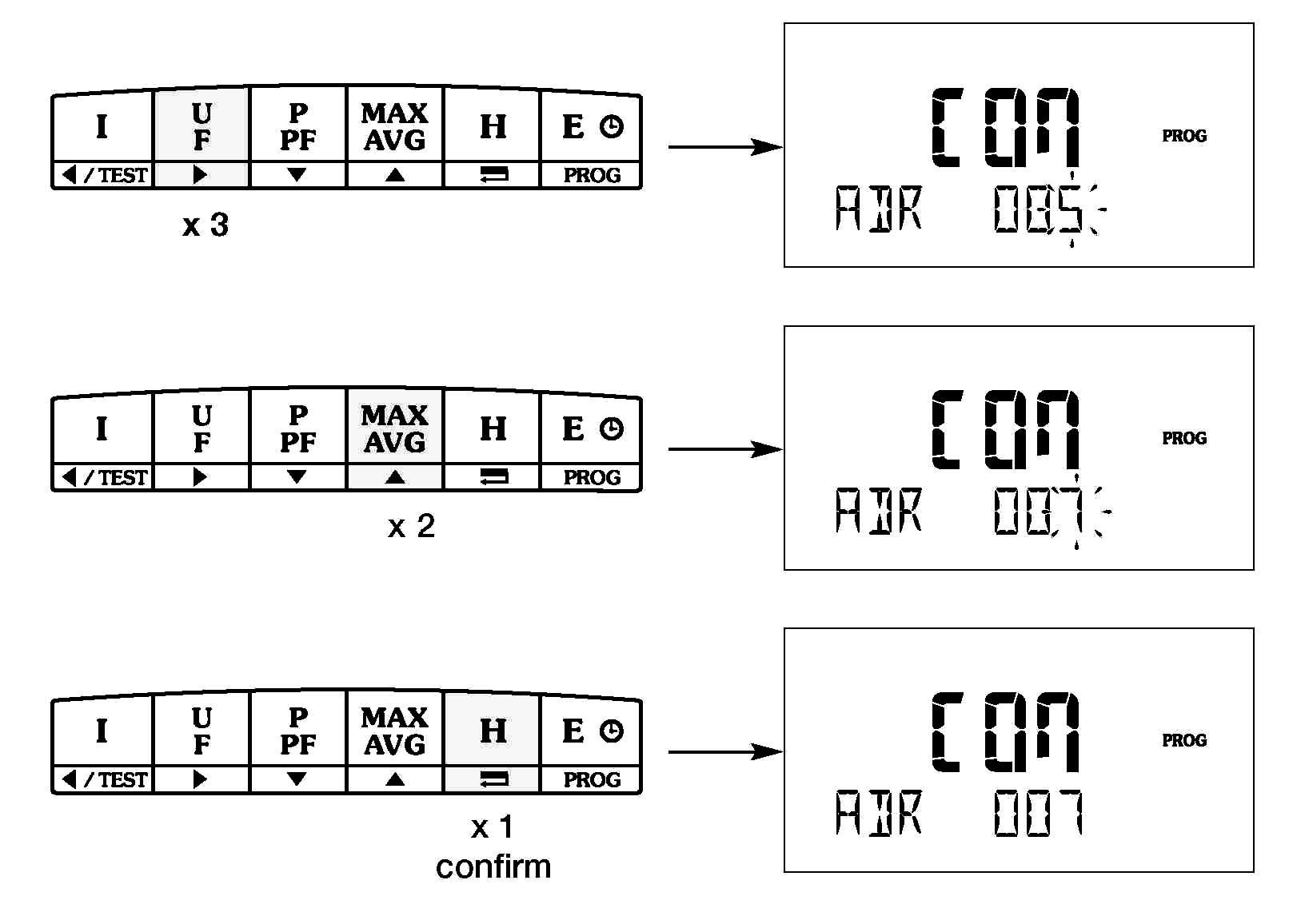

Приклад : COM ADR = 7

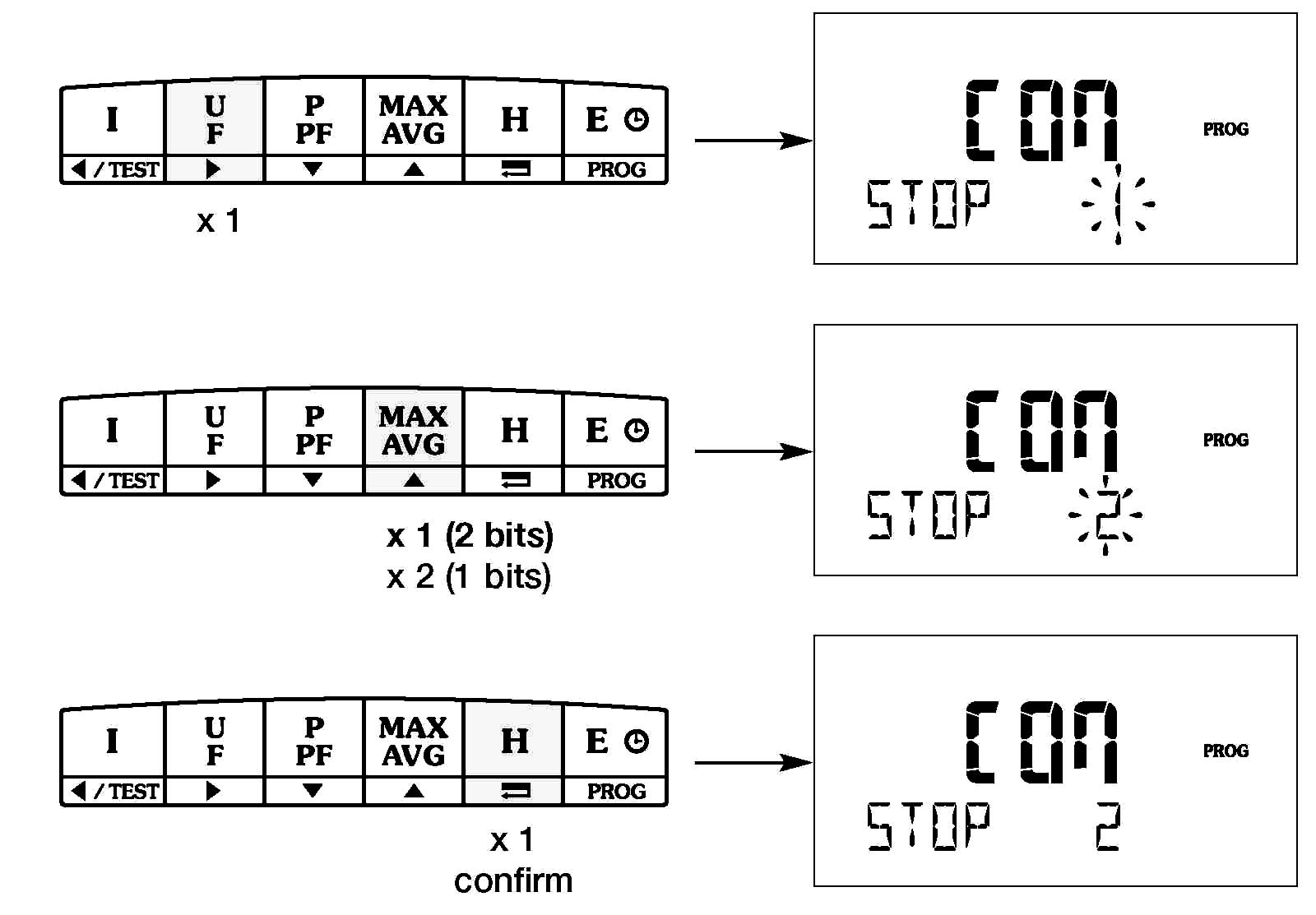

Швидкість з'єднання Стоповий біт з'єднання

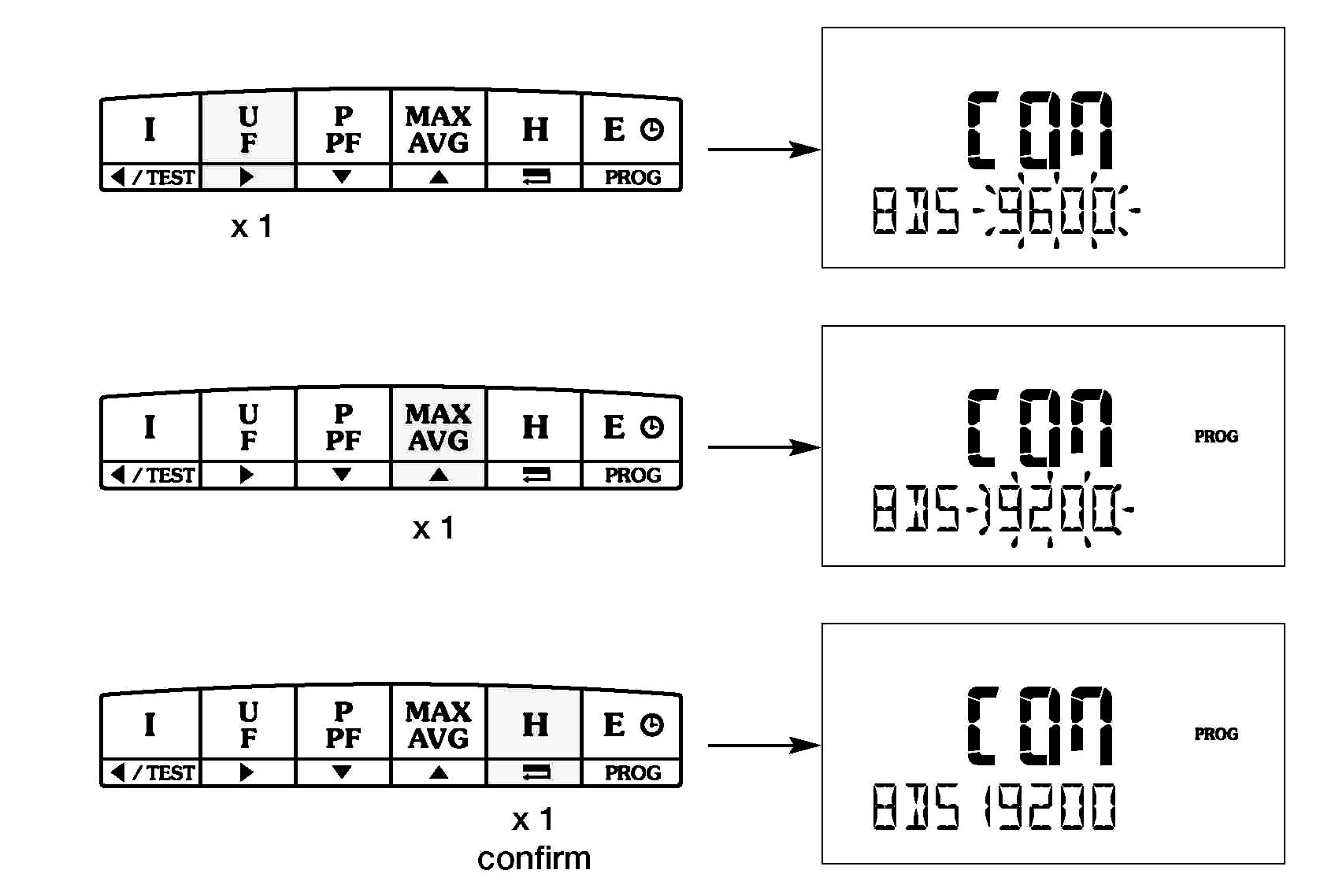

Приклад : BDS = 19200 bauds Приклад : STOP = 2

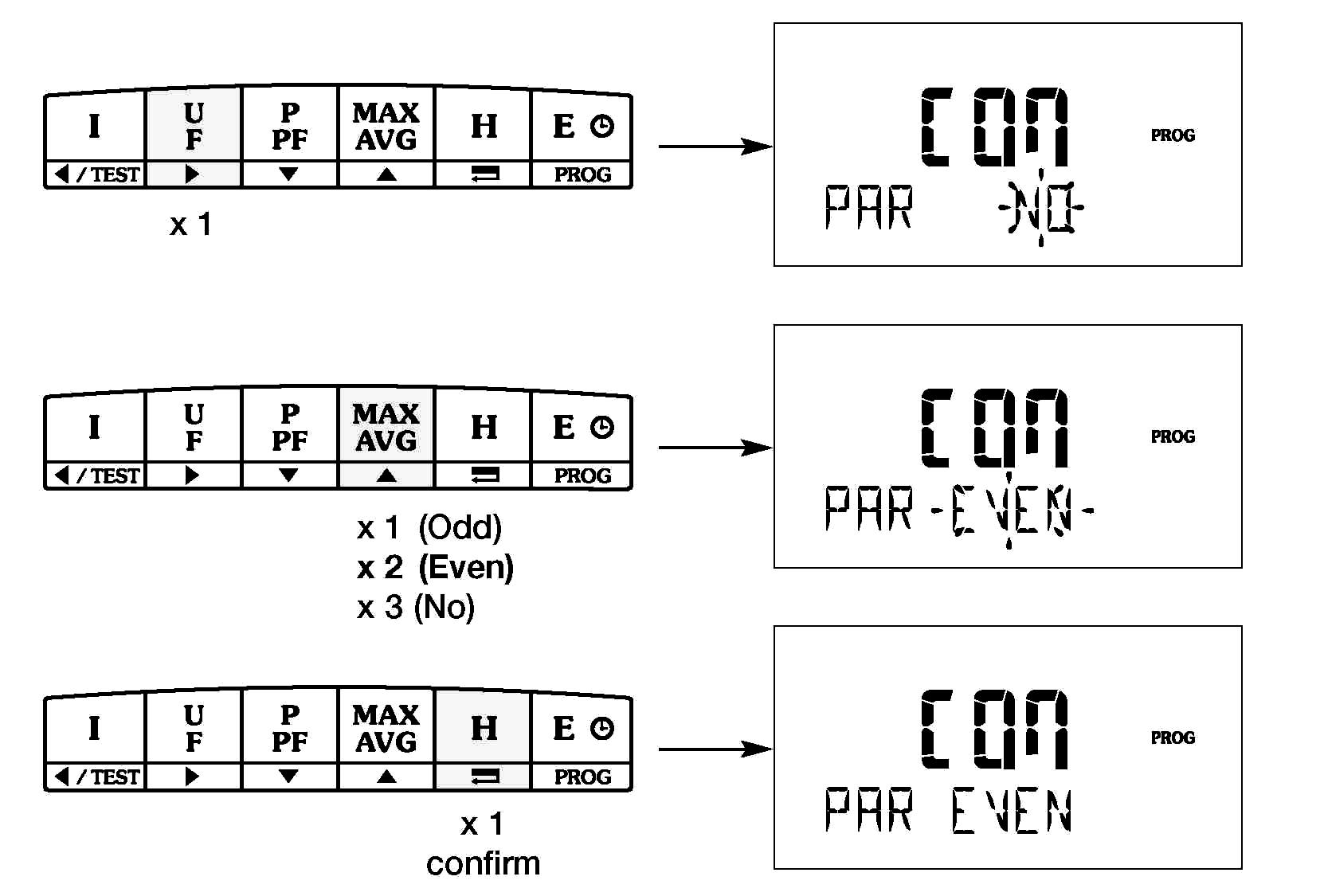

Паритет з'єднання

Приклад : PAR = Even
