МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

Національний технічний університет України “КПІ”

Інститут енергозбереження й енергоменеджменту

Кафедра автоматизації управління електротехнічними комплексами

МЕТОДИЧНІ ВКАЗІВКИ

ДО ЛАБОРАТОРНОЇ РОБОТИ №15

для дисциплін:

"Автоматизація установок і комплексів гірського виробництва"

"Автоматизація типових установок і комплексів"

"Основи автоматизації виробничих процесів"

"Електроустаткування й автоматизація систем

вентиляції і кондиціювання"

"Основи автоматизації"

В.Г.Дубовик, Лебедєв Л.М.

ДОСЛІДЖЕННЯ ЕНЕРГЕТИЧНИХ РЕЖИМІВ

НАСОСНОЇ УСТАНОВКИ З ВИКОРИСТАННЯМ

ПЕРЕТВОРЮВАЧА ЧАСТОТИ

ЗАТВЕРДЖЕНО

НА ЗАСІДАННІ КАФЕДРИ

АВТОМАТИЗАЦІЇ УПРАВЛіння

ЕЛЕКТРОТЕХНІЧНИМИ КОМПЛЕКСАМИ

Протокол № 6 від 14 січня 2009 р.

Київ 2009

Дослідження енергетичних режимів насосної установки з використанням перетворювача частоти // Методичні вказівки до виконання лабораторної роботи №15 для студентів спеціальності 7.092203 "Електромеханічні системи автоматизації та електропривод". / Уклад. В.Г.Дубовик, Лебедєв Л.М. - К.: НТУУ "КПІ" ІЕЕ, 2009. - 54 с.

Укладачі: В.Г.Дубовик

Л.М. Лебедєв

Комп'ютерна підготовка: В.Г.Дубовик

Зміст

1. Мета роботи 4

2. Програма роботи 4

3. Зміст звіту 4

4. Опис лабораторного стенда 5

5. Порядок виконання роботи 7

6. Контрольні запитання 15

7. Додатки 16

   1. Додаток №1. Насос Grundfos CH 2-40 16

   2. Додаток №2. Перетворювач частоти Lenze ESMD 112 L4TXA 20

   3. Додаток №3. Датчик тиску MBS3000 35

   4. Додаток №4. Витратомір Integral MaXX 36

   5. Додаток №5. Цифровий мультиметр DMK22 43

   6. Додаток №6.SCM-38I. Перетворювач інтерфейсу (RS 485-RS232) 54

1. Мета роботи

Мета роботи - вивчення режимів роботи частотно-регульованого електропривода при керуванні насосною установкою. Дослідження енергозберігаючих режимів насосних установок з використанням перетворювача частоти.

2. Програма роботи

1. Ознайомитися з теоретичними положеннями роботи ПЧ.

2. Ознайомиться з технічними характеристиками пристроїв лабораторного стенда.

3. Ознайомиться з інтерфейсом програми Global Drive Control (GDC) для керування ПЧ.

4. Зняти зовнішню характеристику насоса при номінальній частоті обертання , . Електродвигун насоса підключається безпосередньо до мережі.

5. Зняти зовнішні характеристики насоса при повністю відкритому вентилі при різних частотах обертання вала ;

6. Зняти залежність , змінюючи частоту обертання двигуна.

7. Зняти енергетичні характеристики насосної установки , при підключенні двигуна насоса безпосередньо до живильної мережі;

8. Зняти енергетичні характеристики насосної установки , при підключенні двигуна насоса до перетворювача частоти при ;

9. Зняти значення потужності, напору й витрати при двох різних значеннях частоти: , , , , , .

3. ЗМІСТ ЗВІТУ

1. Назва роботи.

2. Мета роботи.

3. Програма роботи.

4. Схеми випробувань.

5. Результати випробувань із виводами по кожному з дослідів.

4. Опис лабораторного стенда

Лабораторний стенд, структурна схема якого приведена на мал. 1, виконаний на базі автоматизованої станції водопостачання з насосом Н1 фірми Grundfos (див. Додаток №1). Автоматизація насосної станції здійснюється за допомогою перетворювача частоти UZ1 фірми Lenze (див. Додаток №2) з використанням датчика тиску, і її робота полягає в контролі й підтримці заданого тиску в напірному трубопроводі. Перетворювач частоти має вбудований Пі-регулятор, на вхід якого подається внутрішній сигнал завдання й зворотний зв'язок по тиску, реалізований за допомогою датчика тиску фірми Danfoss марки MBS 3000 (див. Додаток №3). Датчик перетворює значення тиску в струмовий аналоговий сигнал 4-20 мА, що подається на клеми перетворювача частоти для підключення зворотного зв'язка. Важливим вузлом станції водопостачання є мембранний бак (HA), у якому перебуває рухлива мембрана, з однієї сторони якої перебуває повітря під тиском 4 бари. При включенні насоса, бак заповнюється водою доти, поки не буде досягнутий заданий тиск, після чого насос зупиняється, а за допомогою мембранного бака в напірному трубопроводі підтримується необхідний тиск. З появою витрат, вода видавлюється з бака. При падінні тиску, нижче заданого, насос знову включається, і буде працювати, або на мережу, або на заповнення мембранного бака залежно від того, у якому положенні перебуває вентиль Z1.

Регулювання перерізу трубопроводу здійснюється за допомогою вентиля Z1, що дозволяє змінювати витрати. Забір води походить із ємності. Для запобігання витікання води з напірного трубопроводу назад у ємність і осушення робочої камери насоса, що неприпустимо, на вхід насоса поставлений зворотний клапан (RV).

Для виміру витрат, створюваного насосом, на його виході встановлений витратомір фірми Actaris (див. Додаток №4) він дозволяє здійснити вимір температури на вході й виході насоса. Вимір електричних параметрів виконується за допомогою вимірника параметрів мережі Socomec Diris A40 (див. Додаток №5), що дозволяє контролювати фазні й лінійні напруги, струми, а так само потужність, коефіцієнт потужності й ін. параметри.

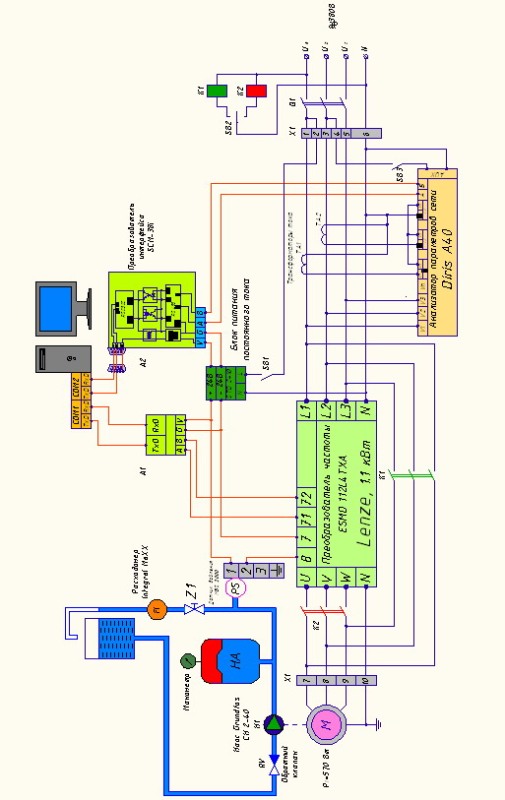

Рис. 1. Структурна схема лабораторного стенда.
