3.5.2. Расчет максимальной токовой защиты т1. А) Максимальная токовая защита т1 от токов при внешних кз

Ток срабатывания МТЗ трансформатора Т-1 для выявления внешних КЗ определяется по условиям отстройки от токов в максимальных рабочих режимов и от токов самозапуска, возникающих в послеаварийном режиме в обмотках трансформатора Т-1:

где и – максимальный рабочий ток и максимальный ток самозапуска в послеаварийном режиме в обмотке ВН трансформатора соответственно; , – коэффициент запаса и возврата соответственно.

Максимальный рабочий ток трансформатора определяется по формуле:

где – коэффициент допустимой перегрузки трансформатора (принимаем 1,4).

.

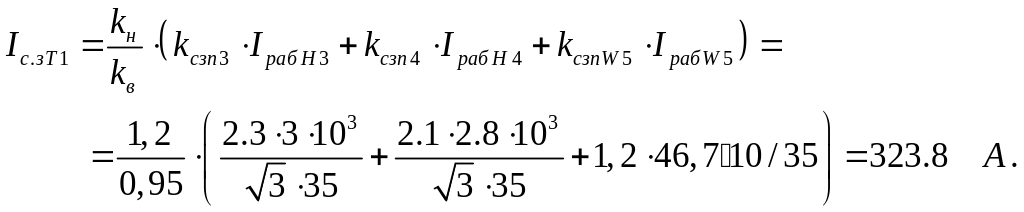

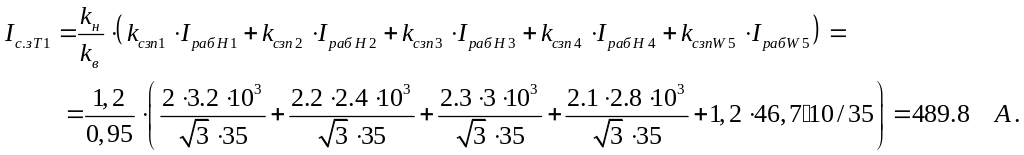

Максимальный ток самозапуска в обмотке трансформатора Т-1 возникает в послеаварийном режиме после отключениялиний защитой линии W4 и восстановления напряжения на шинах 10 кВ ПС3. Этот ток самозапуска обусловлен электродвигателями в нагрузках Н1, Н2, Н3, Н4 и током линии W5 и определяется по формуле:

– коэффициенты самозапуска.

Кроме этого, МТЗ от внешних КЗ должна быть согласована с защитами, установленными на линии W4 и на линиях, отходящих к нагрузкам Н1 и Н2:

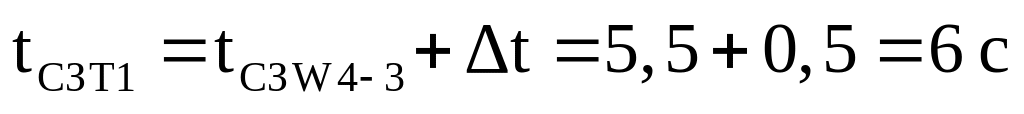

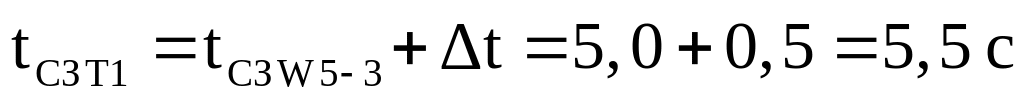

по времени: .

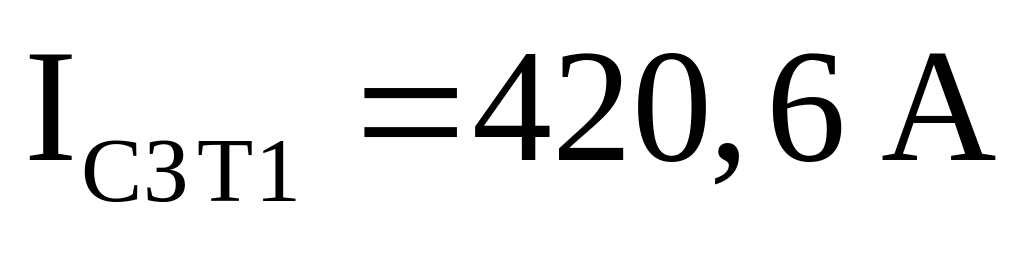

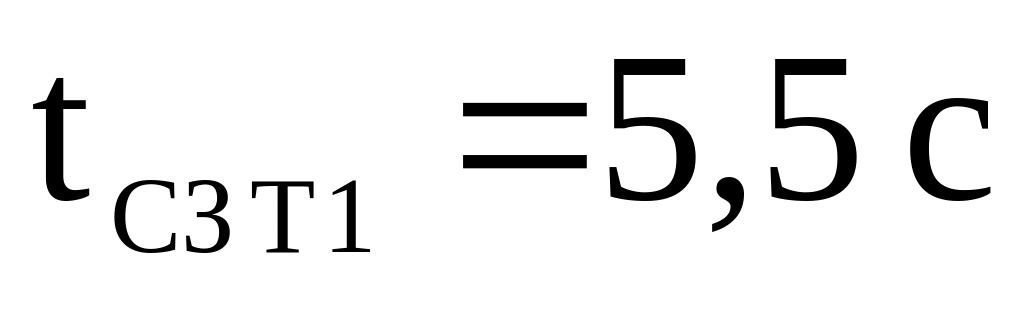

С учетом этого выбираются , .

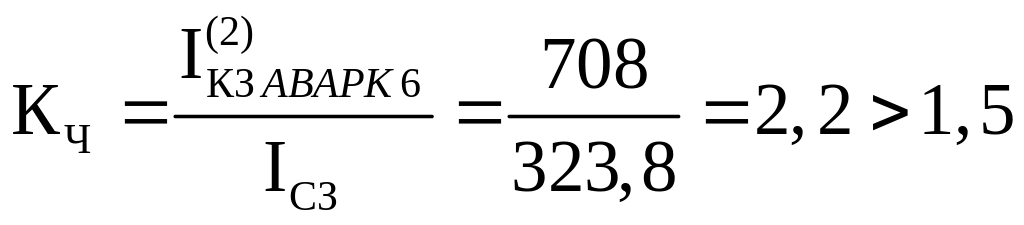

Коэффициент чувствительности при двухфазном КЗ за трансформатором:

.

Требование по чувствительности выполняется.

б) Максимальная токовая защита трансформатора Т1 от перегрузки

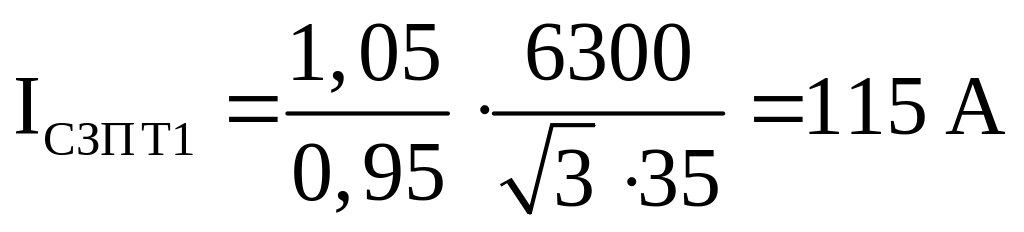

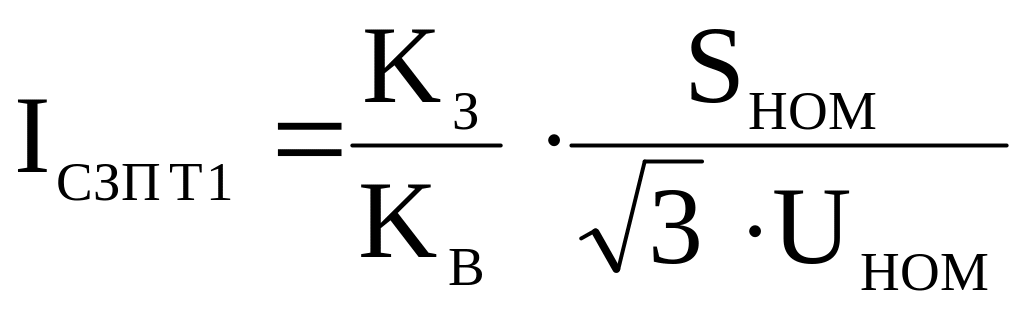

Первичный ток срабатывания определяется по условию отстройки от максимального рабочего тока трансформатора на стороне ВН 35 кВ, где установлена защита:

где – коэффициент запаса (принимаем 1,05).

.

Выдержка времени защиты от перегрузки должна быть согласована с выдержками времени МТЗ, установленных на всех присоединениях к шине 10 кВ трансформатора (так же как и МТЗ от внешних КЗ).

3.5.3. Расчет максимальной токовой защиты т2. А).Максимальная токовая защита т2 от токов при внешних кз

Ток срабатывания МТЗ трансформатора Т-2 для выявления внешних КЗ определяется по условиям отстройки от токов в максимальных рабочих режимов и от токов самозапуска, возникающих в послеаварийном режиме в обмотках трансформатора Т-2:

где и – максимальный рабочий ток и максимальный ток самозапуска в обмотке ВН трансформатора соответственно; , – коэффициент запаса и возврата соответственно.

Максимальный рабочий ток трансформатора определяется по формуле:

где – коэффициент допустимой перегрузки трансформатора (принимаем 1,4).

.

Максимальный ток самозапуска в обмотке трансформатора Т-2 возникает в нормальном режиме. Этот ток самозапуска обусловлен электродвигателями в нагрузках Н3, Н4 и током линии W5 и определяется по формуле:

– коэффициенты самозапуска.

Кроме этого, МТЗ от внешних КЗ должна быть согласована с защитами, установленными на линии W4 и на линиях, отходящих к нагрузкам Н3 и Н4:

по времени: .

С учетом этого выбираются , .

Коэффициент чувствительности при двухфазном КЗ за трансформатором:

.

Требование по чувствительности выполняется.

б) Максимальная токовая защита трансформатора от перегрузки

Первичный ток срабатывания определяется по условию отстройки от максимального рабочего тока трансформатора на стороне ВН 35 кВ, где установлена защита:

где – коэффициент запаса (принимаем 1,05).

.

Выдержка времени защиты от перегрузки должна быть согласована с выдержками времени МТЗ, установленных на всех присоединениях к шине 10 кВ трансформатора (так же как и МТЗ от внешних КЗ).

3.5.4. Газовая защита

Газовая защита поставляется вместе с трансформатором и рас­чету не подлежит.В соответствии с [9], газовая защита должна выполняться на основе струйных реле. Первая ступень газового реле более чувствительная, чем вторая, и действует на сигнал. Вторая ступень действует на отключение.

3.5.5. Проверка ТТ по условию 10%-ной погрешности

Т.к. современные терминалы имеют очень малое сопротивление, то для расчета ТТ НА 10% погрешность учитываем только сопротивления соединительных проводов и переходных контактов. Как уже было показано выше, это сопротивление невелико и ТТ проходят по этому параметру. По-этому данный расчет упустим.

3.5.6. Защита устройства РПН

В соответствии с [9], защита РПН выполняется на основе струйных реле.

3.6. Защита блока Линия-Трансформатор W3-T3.

Защиту выполним на основе микропроцессорного терминала БЭМП-1-01 производства

ЗАО «ЧЭАЗ». Произведем расчет для ТО и МТЗ

а) Селективная отсечка

Ток срабатывания отсечки выбирается по условию отстройки от тока КЗ при повреждении в конце блока (точка К5):

I_c.о = k_н  I_КЗ = 1,2 2020/(35/10) = 689,6 А.

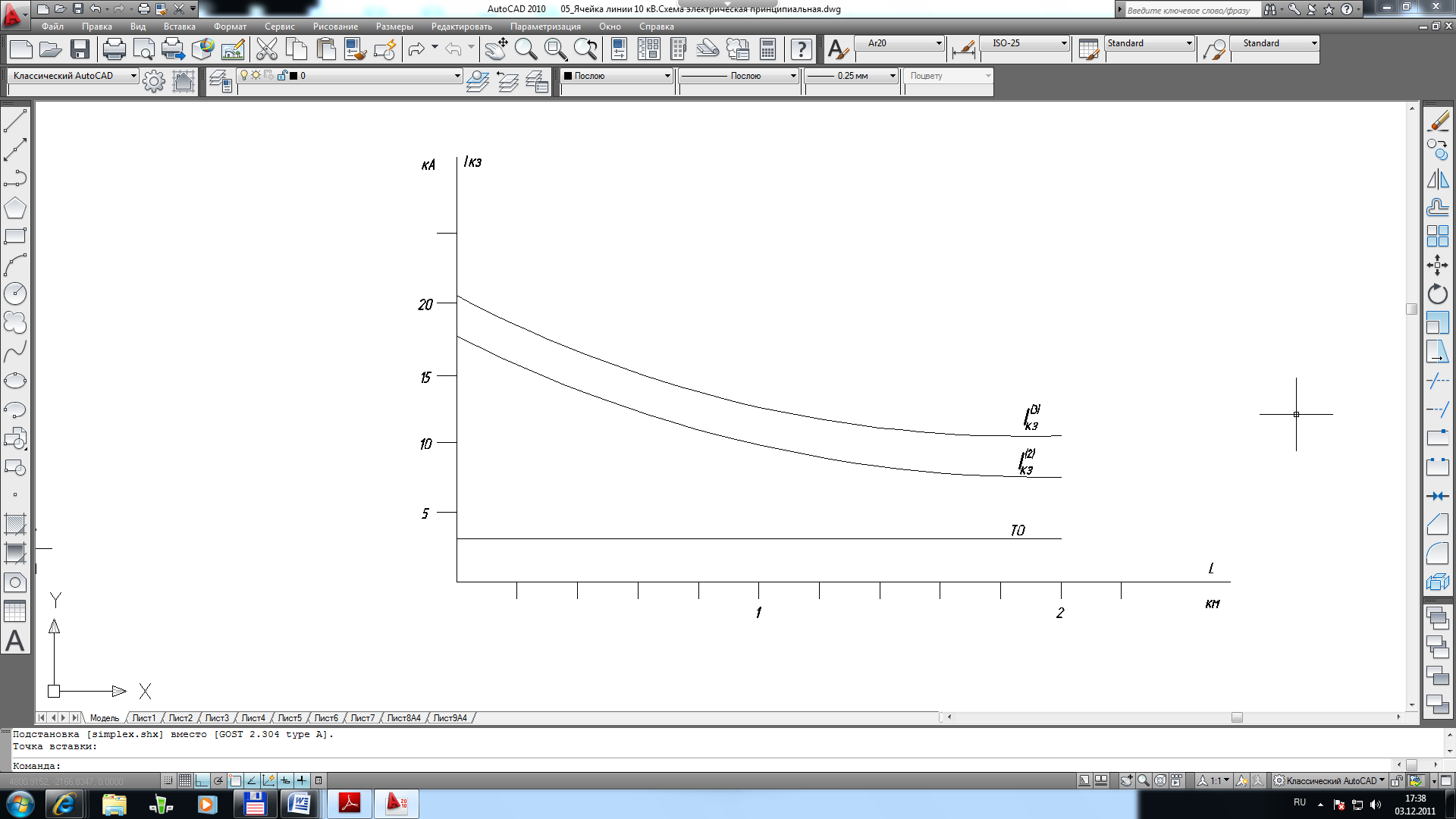

Определим зону действия

б) Максимальная токовая защита

МТЗ отстраивается от номинального то­ка трансформатора Т3. Коэф­фициент самозапуска в этом случае принимается 1,4. Отсюда

.

Проверим чуствительность:

k_­Ч.ОСН =I⁽²⁾_К5/I_С.З.= 420/78,8=5,38>1,5

в) Выбор времени срабатывания максимальной токовой защиты.

Cтупень селективности принимается t = 0,5с.Время срабатывания нагрузки t = 0,9 с.

t_с.з = t_{с.з Н5} + t =0,9+0,5=1,4с.
