5. Фактографические информационные системы. Концептуальное моделирование, концептуальные средства описания, модель «сущность-связь». Виды связей.

В фактографических ИС (ФИС) регистрируются факты – конкретное значение данных об объектах реального мира. Объектом может быть человек, предмет событие понятие о котором записаны данные. Объект – часть мира, выделяемая как единое целое в течение некоторого отрезка времени. Объекты могут быть материальными (естественные – животные минералы и созданные человеком – ВУЗ, банк аэропорт) и абстрактными (обычно создаются человеком - законы). Информация, с которой работает ФИС имеет четкую структуру, позволяющую ПК или ЭВМ отличить одно данное от другого.

Концептуальное моделирование. Модель сущность-связь (концептуальная модель).

При проектировании ИС необходимо создать модель предметной области, которая должна основываться или базироваться исходя из анализа информационных потребностей будущих пользователей. Эту стадию конструирования ИС принято называть концептуальным моделированием, а её результат концептуальной моделью предметной области. Наряду с понятием «концептуальная модель» используются термины инфологическое проектирование и инфологическая модель (шведская терминология). Инструментальное средство для концептуальной модели принято так же называть моделями данных, но при этом подразумевается семантическое моделирование, которое представляет собой структуру моделированных данных, опираясь на смысл этих данных. В качестве инструментальных моделей данных используются ER-диаграммы (Entity – сущность, Relation – связь) диаграммы сущность-связь. Entity Relationship Diagramm.

Понятие связи. Виды связей.

Совокупность отношений между сущностями, имеющими место в некоторой предметной области, называется связью.

• бинарные связи

• унарные связи

• тернарная связь

• в общем случае n-арная связь

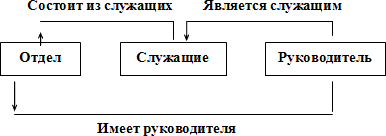

В модели ERD (Entity Relationship Diagramm – диаграмма сущность-связь) связь представляется графической линией между соотносимыми объектами.

Связь должна иметь имя, которое обычно выражается в неопределенной глагольной форме (иметь, принадлежать, значиться).

Бинарные связи (1:1, 1:М, М:М):

• Связь 1:1 – такой тип свзяи между сущностями (класс однотипных объектов, информация, которой должна быть учтена в модели). На диаграмме представляется в виде прямоугольника: вверху – имя сущности, внутри – атрибуты. Сущность может иметь несколько ключевых объектов. Сущность = Информац. Объект A и B, когда каждому экземпляру сущности А соответсвует только одна сущность В. Идентификация экземпляров уникальна в обоих направлениях.. отношение 1:1 часто используется для разделения таблицы с большим количеством полей (как правило):

• д ля управления доступом к отдельным атрибутам таблицы различных пользователей.

• для сокращения отклика работы в сети, в которой одновременно работают несколько пользователей.

• Отношение 1:М (связь)

С помощью связи 1:М определяется такой тип связи между сущностями А и В, когда одному экземпляру сущности А может соответствовать 0,1…или несколько экземпляров сущности В, но каждому экземпляру сущности В может соответствовать только один экземпляр сущности А.

Идентификация экземпляра 1:М уникальна только в направлении В-А

• Отношение М:М

Связь М:М определяет такой тип связи между сущностями А и В, при котором каждому экземпляру сущности А может соответствовать 0,1…несколько экземпляров сущности В и наоборот.
