Конструктивное решение здания
Здание кирпичное. Пространственная жесткость и устойчивость зданий обеспечивается совместной работой кирпичных стен, объединенными горизонтальными дисками перекрытий.
За условную отметку 0,000 принят уровень чистого пола первого этажа, что соответствует абсолютной отметке 110,00м. Вокруг здания выполнена асфальто-бетонной отмостки по плотно утрамбованному щебеночному основанию шириной 1000 м
Фундамент
Фундамент свайный с монолитным ростверком из бетона В25, F50, W6. Сваи забивные железобетонные по серии 1.011.1-10 в.1. Под ростверком выполнена подготовка из бетона В7,5, толщиной 100мм.
Стены и перегородки
Стены техподполья из бетонных блоков по ГОСТ 13579-78 и кирпича КР100/1800/25 по ГОСТ 530-95 на растворе М100 с облицовкой «Сплитовым» камнем.
Стены наружные выше уровня земли – трехслойные с несущей частью из полнотелого керамического кирпича толщиной 380мм. Утеплителем принят “ROCKWOOL ВЕНТИ БАТТС”, толщиной 140мм. В ванных комнатах наружные стены дополнительно утеплить изнутри пенополистиролом по ГОСТ 15588-70* толщиной 100мм. По периметру оконных проемов уложить несгораемый утеплитель (минвата «Тизол» - ТУ5762-003-08621635-98). Облицовочный слой из пустотелого лицевого силикатного кирпича. Крепление облицовочного слоя к несущей стене осуществляется гибкими связями из стеклопластика, с шагом по высоте 675мм. Внутренние стены из полнотелого кирпича по ГОСТ 530-95.
В местах прохождения вентканалов стены армировать кладочной сеткой 50х50мм. Кладку стенок каналов вести из полнотелолого кирпича по ГОСТ 530-95.
Перегородки Межквартирные перегородки, а так же санузловые, выполнены из кирпича К-О 75/15 ГОСТ 530-95 , толщиной 200мм. Остальные -из газобетонных блоков марки II-В5D800F15 ГОСТ 21520-89, толщиной 100мм
В местах расположения дверных и оконных проемов заложить антисептированные деревянные пробки 120х120х65 мм по 4 шт. на проем.
Перекрытия
Перекрытия состоят из сборных железобетонных многопустотных плит по серии 1.141-1, в.60 и в.63 и плоских плит ПТА по серии ИИ-03-02ом, доп. ТУ67-19-04-88. Размеры плит: ПК(6300х1500мм, 6300х1200мм, 6300х1000мм), толщиной плит 220мм. А также ПТА24-12-12,5, ПТА26-12-12,5, ПТА28-12-12,5. Плоские плиты должны иметь защитный слой рабочей арматуры не менее 25мм. Укладка плит производится по выровненному слою цементно-песчанного раствора М200. Торцы панелей заделать бетоном В7,5 на глубину 200мм. Швы между плитами тщательно очистить от мусора и заполнить раствором М200. Жесткость горизонтальных дисков перекрытия и всего здания обеспечивается жесткой заделкой на растворе и с помощью анкерных креплений плит перекрытий в стены и их скрепление между собой за петли с помощью анкеров. Анкера должны располагаться на расстоянии, не превышающем 3м.
Перемычки – сборные, железобетонные –по серии 1.038.1-1 в.1 и арматурные стержни (А-III-10-ГОСТ 5781-86) – в перегородках из блоков . Опорные плиты и перемычки укладывать по слою раствора марки 100 толщиной не более 15 мм.
Лестница
Лестницы сборные из железобетонных маршей по серии 1.050.1.
Кровля и водосток
Кровля совмещенная плоская, рулонная, с уклоном i=0,015. Разуклонка выполнена из керамзита. На крыше размещены водоприемные воронки с внутренним водостоком, расположенным в лестничной клетке. По периметру кровля ограниченна парапетом высотой 600мм (кирпичная кладка высотой 500мм от уровня кровли, 600мм – металлическое ограждение).
Для отвода воды с кровли лоджий предусмотрено устройство лотков, с последующим удалением воды через наружные водостоки расположенные вдоль пилонов лоджий.
Крыльца сборные железобетонные ступени по металлическим косоурам.
Антикоррозийные мероприятия предусматривают защиту всех закладных и крепежных элементов металлическими и лакокрасочными покрытиями в соответствии со СНиП 2.03.11-85 . Металлические изделия защитить от коррозии покраской масляной краской за 2 раза ГОСТ8292-75 по грунтовке ГФ 021 гост25129-82*
Внутренняя отделка помещений
Внутренняя отделка.Стены в санузлах и ванных комнатах - облицовка керамической плиткой на всю высоту , в жилых комнатах, внутриквартирных коридорах -обои. Для отделки полов принят линолеум и керамическая плитка.
Таблица 1.3

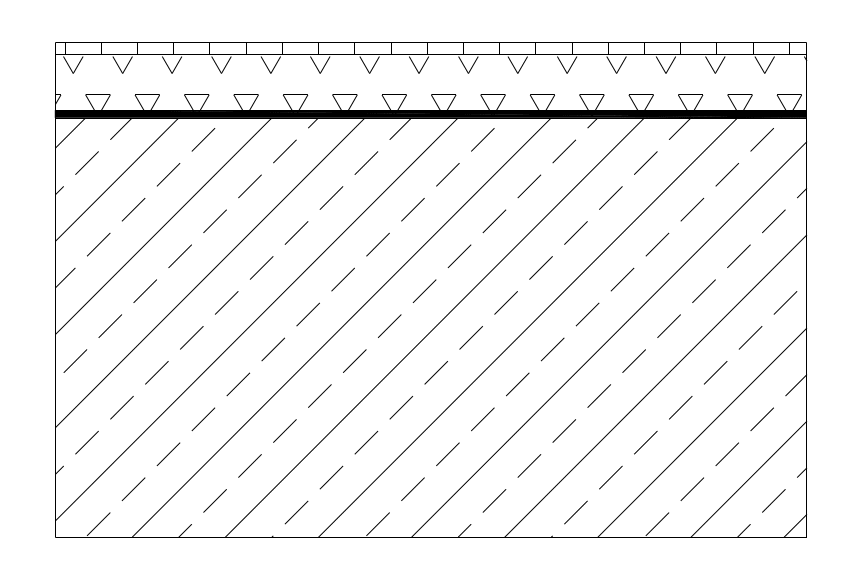

Экспликация полов
Наименование помещений |
Тип пола |
Схема пола или номер узла по серии |
Элементы пола и их толщины |
Площадь м2 |
|
Сан. узлы, мусорокамера, ванные комнаты |
1 |
|
Керамическая плитка ГОСТ 6787-80 на плиточном клее «Геркулес» Стяжка из цементно-песчаного р-ра М150-20мм
Гидроизоляционная
пленка полиэтиленовая ГОСТ 10354-82 на
битумной мастике
Стяжка из цементно-песчаного р-ра М150-15мм Плита перекрытия-220мм |
568,08 |
|
Коридор и лестничные площадки |
2 |
|
Кераммогранитные плиты-5мм на на плиточном клее «Геркулес»-10мм Стяжка из цементно-песчаного р-ра М150-20мм Плита перекрытия-220мм |
504,26 |
|
Жилые комнаты, кухни |
3 |
|
Линолеум на теплозвукоизоляционной основе ГОСТ 18108-80 на клее «Бустилат» ТУ400-2-50-75-5мм Стяжка из цементно-песчаного р-ра М150-30мм Пергамин ГОСТ 1341-84- 1слой Стяжка из цементно-песчаного р-ра М150-20мм Плита перекрытия-220мм |
3317,06 |
|
Окна, двери
Окна Окна используются для естественного освещения и проветривания помещения. Окна приняты согласно теплотехническому расчету принимаем двухкамерный стеклопакет из стекла с твердым селективным покрытием и заполнением аргоном в ПВХ переплете. Размеры окон индивидуальны.
Режим проветривания может осуществляться по двум вариантам:
-установка под окном регулируемого клапана с фильтром;
-выполнение одной из створок с режимом проветривания.
Готовое изделие соответствует норме по ограничению веса одной створки(<=80кг) согласно ГОСТ 36674-99.
Сопротивление теплопередаче не менее 0,65 м2 0С/Вт. Необходимо устройство оцинкованных сливов снаружи, размерами, соответсвующими оконному проему, в соответствии с технологией устройства оконных блоков ПВХ.
Двери приняты по ГОСТ 6629-88, ГОСТ 24698-81, ГОСТ 6629-88.
