Контрольные вопросы

1. В чем состоит назначение шифратора? Запишите логические уравнения, описывающие работу шифратора.

2. Покажите принципиальную схему шифратора на логических элементах ИЛИ.

3. Покажите, как преобразовать уравнения (1-4) к уравнениям (5-8)? Поясните схему шифратора на логических элементах И-НЕ.

4. В чем состоит назначение, дешифратора? Составьте логические уравнения, описывающие работу дешифратора на 3 входа.

5. Поясните схему дешифратора на логических элементах ИЛИ.

6. Объясните, как можно использовать ИМС К155ИД3 в режиме дешифратора?

7. В чем состоит назначение семисегментного индикатора? Поясните принцип его работы. Для чего нужны резисторы, включаемые последовательно с каждым светодиодом?

8. Какое различие между индикаторами АЛС321А и МС321Б?

9. В чем состоит назначение кодопреобразователя К514ИД2? К514ИД1?

10. Можно ли, пользуясь семисегментным индикатором, высветить какие-либо знаки, кроме цифр 0-9? Если можно, то какие и как?

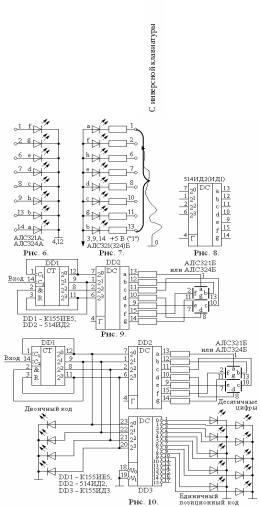

11. Как нужно преобразовать схему рис. 10, чтобы получить устройст­во счета и индикации до 6, 8?

12. Как, имея четырехвходовой элемент И-НЕ (К155ЛА1) и двухвходовые элементы И-НЕ (К155ЛА3), получить схему пятивходового эле­мента И-НЕ?

Литература

1. Мальцева Л.А. и др. Основы цифровой техники. - М.: Радио и связь, 1986. - С. 47-51, 95-98.

2. Браммер Ю.А., Пащук И.Н. Импульсная техника. - М.: Высшая школа, 1985. - С. 284-290.

3. Шило В.Л. Популярные цифровые микросхемы. - М.: Радио и связь, 1988. - C. I32.

4. Грицевский П.М. и др. Основы автоматики, импульсной и вычислительной техники. - М.: Радио и связь, I987. - С. 132-135.

5. Токхейм Р. Основы цифровой электроники. - М.: Мир, 1988. - С. 115-116, 119-133.

6. Информатика и образование. № I. I988.
