Деякі параметри промислових терморезисторів
Параметри |
Марка терморезистора |
||
|
КМТЧ |
ММТ-9 |
KMT-1l |
Номінальний опір, кОм |
20 - 1000 |
0,001 - 5,0 |
100 - 3000 |
TKO, %/К |
4,5 - 6 |
2,4 - 3,4 |
>4 |
T, C |
115 |
- |
2,5 |
Робочий інтервал температур |
-20 - +120 |
-60 - +120 |
0 - +120 |
Як бачимо, терморезистори з HK з від'ємним TKO не поступаються за величиною TKO керамічним аналогам, а їх стала часу на декілька порядків нижча. Згадані вище терморезистори з HK Ge з додатним TKO (-0,5 %/К) за величиною TKO є порівняльні з дротяними платиновими термометрами (TKO -0,4 %/К) і характеризуються меншою інерційністю та габаритами.
Однак, необхідно зауважити, що таке порівняння є не цілком правомірним, оскільки беруться до уваги характеристики безкорпусних HK. Поміщення HK в корпус збільшує як габарити, так і інерційність терморезистора.
Розрахунок сталої часу терморезистора з нк
За побудованою залежністю U(I) рис. 16 знаходимо P:
P=UI (18)
-
T, 0C
150
100
50
U, В
15
7,5
4,2
I, мА
1,5
1,5
1,5
Р, мВт
6,3
11,25
22,5

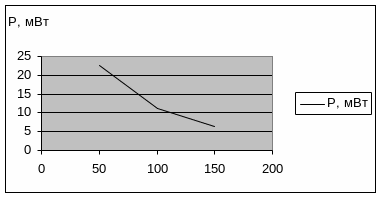

Визначаємо коефіцієнт розсіювання H (за графіками рис. 17, рис. 18, даними п.1) :
мВт/0C
(19)
Визначаємо сталу часу:
c
5. Висновок
Проаналізувавши отриманий результат і порівнявши його з табличними даними можна побачити, що стала часу t, стала, яка характеризує швидкодію терморезистора, не суттєво відрізняється від табличного значення.
Література
Байцар Р.І., Варшава С.С., Напівпровідникові мікросенсори., Львів, Вид-во Лв ЦНТЕІ, 2001.- 288с.
Вайнберг В.В., Варшава С.С., Полех Л.Н., Низкотемпературные свойства нитевидных кристалов телурида // УФЖ.- 1993.- Т.38, №12.- с.1830-1836.
Локонь Г.П., Кузілевич Л.П., Дослідження можливості використання ниткоподібних кристалів германію як датчиків опору для вимірювання середніх температур // Вісник НУ “Львівська політехніка”, - 2001. - №423.- с.76-80.
Визначення основних параметрів терморезисторів: Методичні вказівки до лабораторної роботи №1 з курсу “Мікроелектронні сенсори”, для студентів базового непрямку 6.09080 “Електроніка” / Укл.: І.П. Островський.- Львів: Вид-во НУ “Львівська політехніка”, 2002.- 12 с.
