Спецификация
Модификация твердотельного реле |
HDxxxxDD3 |
HDxxxxZD3 |
HDxxxxZA2 |
HDxxxxVA |
|
Технические характеристики |
|||||
Тип выходного элемента |
Транзистор (Transistor) |
Симистор (TRIAC) |
Симистор (TRIAC)* |
Симистор (TRIAC) |
|
Напряжение управления |
5…32 V DC
|
3…32 V DC
|
90…250 V AC
|
Переменный резистор 470-560 кОм |
|
Потребляемый ток в цепи управления |
5…35 мА |
6…35 мА |
5…30 мА |
− |
|
Напряжение управления (порог включения / порог выключения) |
5 V DC / 1 V DC |
3 V DC / 1 V DC |
90 V AC / 10 V AC |
− |
|
Коммутируемое напряжение |
20…250 V DC |
40…440 V AC |
40…440 V AC |
40…440 V AC |
|
Номинальный ток (варианты исполнения) |
10 A, 25 A, 40 A |
10 A, 25 A, 40 A |
10 A, 25 A, 40 A, 60 А, 80 А |
10 A, 25 A, 40 A |
|
Максимальное пиковое напряжение
|
400 V DC |
900 V AC |
|||
Падение напряжения в цепи нагрузки (включенное состояние) |
≤ 1,2 V DC |
≤ 1,6 V AC |
≤ 1,6 V AC |
− |
|
Время переключения реле при частоте сети 50 Гц |
≤ 5 мс |
≤ 10 мс |
≤ 10 мс |
− |
|
Ток утечки на выходе в выключенном состоянии |
≤ 5 А |
≤ 10 А (TRIAC) |
≤ 10 А |
≤ 10 А |
|
Индикация наличия управляющего сигнала |
Светодиод |
||||
Сопротивление изоляции |
500 МОМ при 500 V DC |
||||
Напряжение изоляции по переменному току |
2500 V в течении одной минуты |
||||
Условия эксплуатации |
|||||
Температура окружающего воздуха |
-30…+80 °С |
||||
Атмосферное давление |
84…106,7 кПА |
||||
Относительная влажность воздуха (при +35°С и ниже при конденсации влаги) |
≤ 98 % |
||||
Корпус |
|||||
Габаритные размеры |
57,2 х 43,5 х 29 мм |
||||
Тип монтажа |
Крепление винтами на плоскость |
||||
Масса |
≤ 150 г |
Продолжение таблицы 1.10
Примечание |
При использовании реле при управлении индуктивной нагрузкой необходимо установить шунтирующий диод параллельно нагрузке (в соответствии со схемой включения) 1) При токе нагрузки большем 5 А монтаж реле осуществляется на охлаждающий радиатор; 2) При использовании реле для управления индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки (в соответствии со схемой включения). |
* – выходной элемент симистор (TRIAC) используется в ТТР на номинальные токи до 40 А включительно, от 60 А – тиристор (Thyristor)
блок контроля перехода через 0
|
Рис. 1.24. Схема включения HDxxxxZD3
~ блок контроля перехода через 0 |
1
|
Рис. 1.25. Схема включения HDxxxxZА2 |
~ цепь устранения сдвига фаз
|
Рис. 1.26. Схема включения HDxxxxVA |
Структура условного обозначения:
HD1044XXX
H – тип корпуса твердотельного реле «H»;
D – количество фаз «D»: однофазное;
10 – номинальный рабочий ток, А: 10; 25; 40; 60; 80;
44 – номинальное коммутируемое напряжение, В: «44»: 440 V AC;
«25»: 250 V DC;
XXX – тип управляющего сигнала и коммутируемого напряжения (ZD3 – управление 3…32 V DC, коммутация напряжения постоянного тока; ZA2 – управление 90…250 V AC, коммутация напряжения переменного тока; DD3 – управление 3…32 V DC, коммутация напряжения постоянного тока; VA – управление переменным 470-560 кОм, регулирование напряжения переменного тока).
-
1
2
4
3

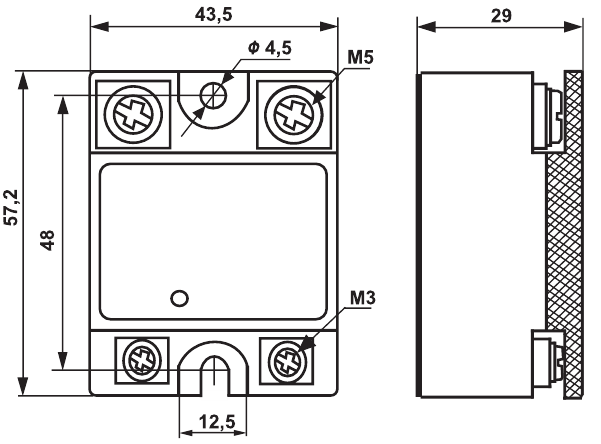

Рис. 1.27. Габаритные размеры твердотельного реле HD
Таблица 1.11
