2.5. Результаты расчётов объёмов земляных работ.
Таблица 1.
№ пк |
Отметки поверхности, м |
Отметки дна траншеи |
Глубина траншеи, м |
В,м |
С,м |
Fi, м2 |
Fср ,м2 |
Vпик , м2 |
Vобщ, м3 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
0 |
75,5 |
69,98 |
5,52 |
2,5 |
8,02 |
29,04 |
32,41 |
3241 |
29554 |
1 |
76,5 |
70,18 |
6,32 |
8,82 |
35,77 |
||||
34,04 |
3404 |
||||||||
2 |
76,3 |
70,38 |
5,92 |
8,42 |
32,32 |
||||
32,74 |
3274 |
||||||||
3 |
76,6 |
70,58 |
6,02 |
8,52 |
33,17 |
||||
33,17 |
3317 |
||||||||
4 |
76,8 |
70,78 |
6,02 |
8,52 |
33,17 |
||||
32,12 |
3212 |
||||||||
5 |
76,75 |
70,98 |
5,77 |
8,27 |
33,07 |
||||
30,05 |
3005 |
||||||||
6 |
76,7 |
71,18 |
5,52 |
8,02 |
29,04 |
||||
29,85 |
2985 |
||||||||
7 |
77,1 |
71,38 |
5,72 |
8,22 |
30,66 |
||||
30,25 |
3025 |
||||||||
8 |
77,2 |
71,58 |
5,62 |
8,12 |
29,84 |
||||
24,32 |
2432 |
||||||||
9 |
75,9 |
71,78 |
4,12 |
6,62 |
18,79 |
||||
16,59 |
1659 |
||||||||
10 |
75,4 |
71,98 |
3,42 |
5,92 |
14,40 |
2.6. Расчёт параметров отвала грунта.

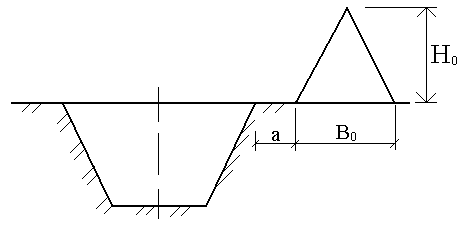

Рис.4.
Fотв = Fсеч·Краз =35,77 ·1,2 =42,92
d = Fотв0,5 = 6,55
e = 2d = 2·6,55=13,1
где, а –расстояние от края траншеи до подошвы откоса, оно равно 0,5-1,2 (для глины 1,3)
Rвыгрузки = с/2 + а + е/2=8,82/2+1,3+13,1/2 =12,26
2.7. Подбор комплекта машин.
Целью подбора механизмов является определение состава звена землеройных и транспортных машин на основе подсчета объема земляных работ.
Экскаватор подбираем по радиусу выгрузки и глубине копания. Автосамосвал подбирают по емкости кузова, которая должна быть равной 6-8 объемов ковша экскаватора.
Выбираем экскаватор с драглайном ЭО-6112Б(Э-1252 Б);Э-1252БС; ЭО-6112БС с наибольшим радиусом выгрузки 12,4.
Подбор самосвала осуществляется по формуле: : VКУЗ = (3 –8)VКОВША . Таким образом выбираем автосамосвал КрАЗ-256Б1 с вместимостью кузова 6м3 .
Разработку грунта в траншее ведём комплектом машин в составе:
Экскаватор ЭО-6112Б(Э-1252 Б);Э-1252БС; ЭО-6112БС с жесткой подвеской рабочего оборудования.
ёмкость ковша – 1,25 м3 ,
глубина копания – 9,5 м,
высота погрузки – 4 м,
мощность двигателя –95 кВт,
масса –42 т.
Автосамосвал КрАЗ-256Б1 (для вывоза лишнего грунта).
грузоподъёмность – 12000 кг,
ёмкость кузова –6 м3,
скорость движения –68 км/ч,
мощность двигателя –176 кВт,
масса – 11000 кг.
Выводы: для разработки траншеи используем экскаватор ЭО-6112Б(Э-1252 Б);Э-1252БС; ЭО-6112БС с жесткой подвеской рабочего оборудования
с ёмкостью ковша = 1,25 м3, и автосамосвал КрАЗ-256Б1 с ёмкостью кузова = 6 м3.
