Министерство Народного Образования
Федеральное Государственное Учреждение
Среднего Специального Образования
Ижевский Монтажный Техникум
Специальность:
270103.01
Предмет: «Архитектура зданий»
Курсовой проект
ПРОМЫШЛЕННОЕ ЗДАНИЕ
Разработал проект:
Студент группы СЗС-34
Солодянкина А.В.
Принял проект:
Мартьянова О.В.
2007
Содержание
1. Введение……………………………………………………………….…3
2. Архитектурно-конструктивная часть……….….4
2.1. Генеральный план……………………………………………...4
2.2. Объемно-планировочное решение………………….…5
2.3.
Конструктивное решение………………………..….…..
6
2.4. Спецификации…………………………………………………....16
4. Заключение……………………………………………………….. ..19
Список литературы…………………………………..……...…20
Рецензия руководителя……………………………….…….21
Перечень графического материала
Лист 1: Фасад 1-11, План, Генеральный план, Узел-1, Схема расположения плит покрытия.
Лист 2: План колонн, фундаментов и фундаментных балок, Разрез 1-1, Сечение 1-1, Сечение 2-2.
1. Введение.
В своей практической деятельности техник-строитель должен ориентироваться на современную особенность архитектуры и строительства, комплексное решение застройки. Решение всех вопросов планировки и застройки территорий, необходимость осуществления охраны и рационального использования окружающей среды.
Для проектирования промышленных зданий в настоящее время используют автоматизированную систему проектирования объектов строительства.
2. Архитектурно-конструктивная часть
2.1. Генеральный план
Проектируемое здание расположено на участке со спокойным рельефом. Продольный фасад сориентирован на южную сторону. Здания складов располагаются параллельно промышленному зданию, вход в здания сориентирован на юг. Столовая находиться, ниже промышленного здания вход в нее сориентирован на север. Промышленное здание имеет 3 входа, 2 из них сориентирован на запад, а 1 на восток, из обоих западных ворот выходит узкоколейная железная дорога.
Участок разделен на 3 зоны: Промышленную, складскую, зону отдыха.
Магистральная дорога расположена к северу от промышленного здания, ширина магистральной дороги 7 метров, движение двустороннее, при въезде в зону промышленного здания и складские зоны движение становится односторонним и ширина дороги достигает 4 метров, для наиболее удобного разворота транспорта.
Для
удобного перемещение персонала по
территории
устроены
тротуары.
Озеленение участка производится газоном по всей площади, не подлежащей застройке. Живая изгородь располагается вдоль почти всего участка второстепенной дороги. Клумбы расположены в зоне отдыха где так же высажены лиственные деревья. Так же в озеленении лиственные деревья, расположенные вдоль дорог, рядом со зданиями.
2.2. Объемно-планировочное решение.
Промышленное здание в плане имеет прямоугольную форму и габаритные размеры по координационным осям: в осях А-В – 36 метров, в осях 1-11 – 60 метров. Конструктивная схема здания одноэтажная. Количество пролётов 2. Размеры пролёта 18 метров. Шаг крайних колонн 6 метров, шаг средних колонн 12 метров. Высота здания от пола до низа стропильных конструкций 9,6 метров. В здании имеется мостовой кран, грузоподъёмностью 20 тонн. С крыши предусмотрен внутренний водоотвод, организованный водосток.
2.3. Конструктивное решение.

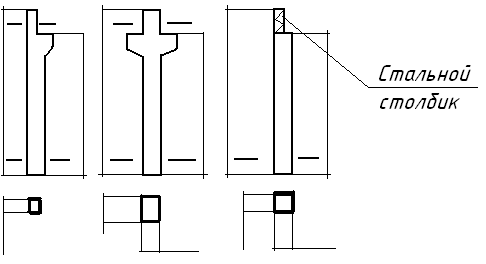

2.3.1. Колонны.
Все колонны в здании приняты прямоугольного сечения. Колонны для крайних рядов марки КП |-5 и колонны для средних рядов марки КП |-36 по Серии КЭ-01-49. Фахверковые, торцевые колонны марки КФ 13 по Серии КЭ 01-55. (рис. 2.1 а, б, в)
а) б) в)
Рисунок 2.1
Таблица 2.1
Марка |
Класс бетона |
Расход бетона |
Расход стали кг |
Вес элемента |
КП |-5 |
В15 |
2,83 |
271 |
7,1 |
КП |-36 |
В15 |
4,49 |
531 |
11,2 |
КФ 13 |
В25 |
2,6 |
399 |
7,0 |
2.3.2.
Фундаменты
Фундаменты в здании приняты монолитные столбчатые стаканного типа по Серии |.412-|/77. Для колонн крайних и средних рядов маркой ФВ4-2 (рис. 2.2а). Для торцевых фахверковых колонн маркой ФБ2-2 (рис. 2.2б).
а) б)
Рисунок 2.2
Таблица 2.2
Марка |
Класс бетона
|
Расход бетона |
Расход стали кг |
Вес элемента |
ФВ4-2 |
|
3,8 |
|
|
ФБ2-2 |
|
3,1 |
|
|
2.3.3.
Фундаментные балки.
Фундаментные балки приняты прямоугольного сечения. Фундаментные балки для пролета между фахверковой торцевой колонной и колонной среднего ряда ФБ6-4 и для пролета между фахверковой торцевой колонной и колонной крайнего ряда маркой ФБ6-5.Фундаментные балки для пролета между двумя фахверковыми торцевыми колоннами ФБ6-3, для пролета между двумя крайними колоннами марки ФБ6-3 и ФБ6-5 по Серии 1.415-1 (рис. 2.3).
Рисунок 2.3
Таблица 2.3.
Марка |
Класс бетона |
Расход бетона |
Расход стали |
Вес элемента |
ФБ6-4 |
В15 |
0,46 |
26 |
1,2 |
ФБ6-3 |
В15 |
0,49 |
31 |
1,2 |
ФБ6-5 |
В15 |
0,45 |
26 |
1,1 |

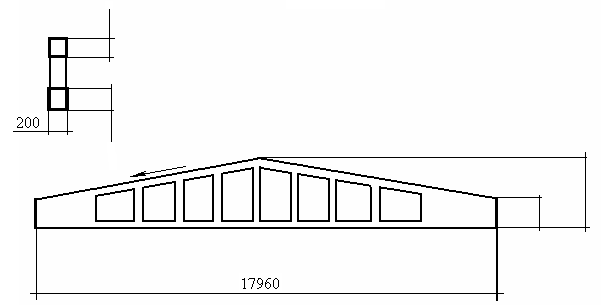

2.3.4.
Стропильные конструкции.
В качестве стропильных конструкций приняты балки по Серии |.462-3 (рис. 2.4)
Рисунок 2.4
Таблица 2.4
Марка |
Класс бетона |
Расход бетона |
Расход стали |
Вес элемента |
IБДРI8-IВ |
В30 |
3,40 |
397 |
8,5 |
2.3.5. Подстропильные конструкции
Подстропильные конструкции в здании приняты – балки по Сери ПП-01-03/64 (рис. 2.5)
Рисунок
2.5
Таблица 2.5
Марка |
Класс бетона |
Расход бетона |
Расход стали |
Вес элемента |
БПС-1 |
В30 |
4,8 |
847 |
12,0 |

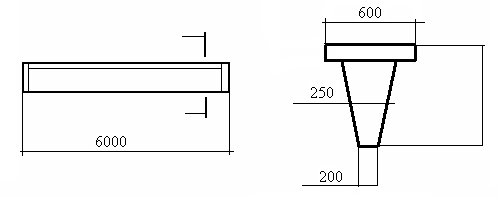

2.3.6.
Подкрановые балки.
Подкрановые балки в здании приняты железобетонные по Серии КЭ-01-50 (рис. 2.6) с шагом 6 метров.
Рисунок 2.6
Таблица 2.6
Марка |
Класс бетона |
Расход бетона |
Расход стали |
Вес элемента |
БКНБ-3С |
В30 |
1,66 |
303 |
4,2 |
2.3.7.

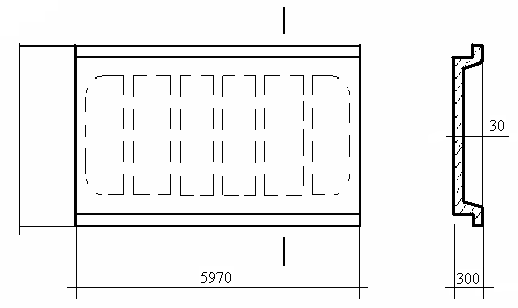

Плиты покрытия.
Плиты покрытия приняты ребристые, предварительно напряжённые по Серии I.465-7 (рис. 2.7)
Рисунок 2.7
Таблица 2.7
Марка |
Класс бетона |
Расход бетона |
Расход стали кг |
Вес элемента |
ПАШв-1 3х6 |
В20 |
1,07 |
74 |
2,7 |

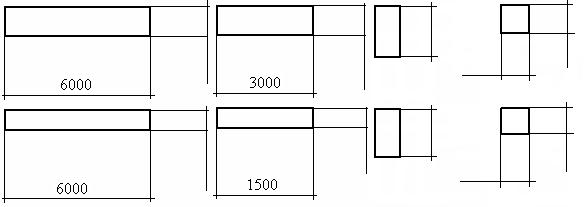

2.3.8.
Стеновые панели.
Стеновые панели приняты из легких бетонов по Серии 1.432-5. Рядовые с шагом 6 метра маркой ПСЛ 24/1,2x6 и ПСЛ 24/1,8х6. Простеночные маркой ПСЛ 24/1,8х3. Угловые маркой ПСЛ 24/1,8х1,5 и угловые блоки (столбики) маркой БЛ-45 +БЛ-49 (рис.2.8)
а) рядовые б) простеночные в) угловые
Рисунок 2.8
Марка |
Класс бетона |
Расход бетона |
Расход стали |
Вес элемента |
ПСЛ 24/1,2x6 |
В5 |
1,42 |
28-103 |
2,4 |
ПСЛ 24/1,8х6 |
В5 |
2,13 |
35-128 |
3,5 |
ПСЛ 24/1,8х3 |
В5 |
1,06 |
38 |
1,8 |
ПСЛ 24/1,8х1,5 |
В5 |
0,43 |
23 |
0,9 |
БЛ-27+БЛ-31 |
В5 |
0,05-0,17 |
4 |
0,30 |
БЛ-45+БЛ-49 |
В5 |
0,08-0,24 |
4 |
0,44 |
2.3.9. Окна
Окна в здании приняты с переплетами из гнутых профилей, изготовляемые из тонколистовой стали и механизмы открывания марок ОГР 18.30-2 (рис. 2.9а) и ОТР 18.30 -1 (рис.2.9б) по Серии 1.436.3-16
а) ОГР 18.30-2 б) ОТР 18.30-2
Масса
–
190,0 т Масса –
210,0 т
Расход стали – 93,89 кг Расход стали – 115,67 кг
Рисунок 2.9

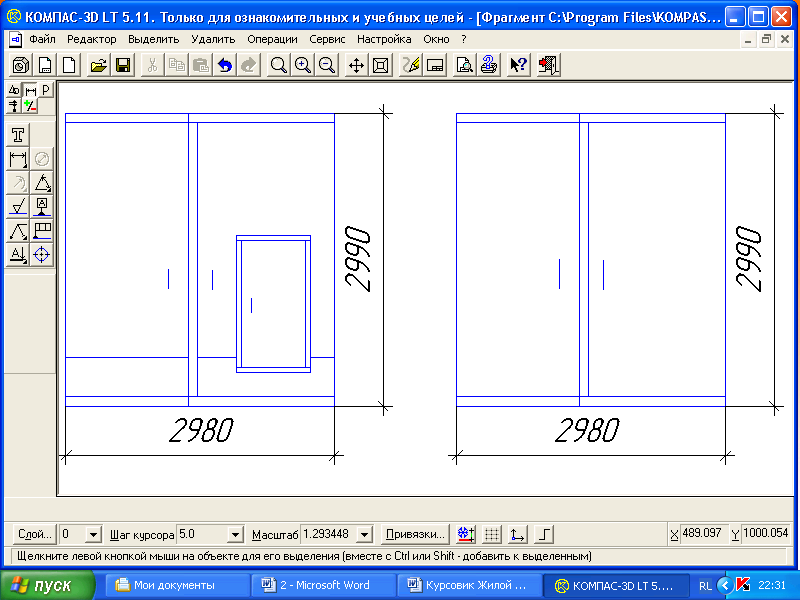

2.3.10. Ворота.
Ворота приняты деревянные распашные с обшивкой деревянными досками. Без калитки маркой 1ВРД 30-30 (рис. 2.10б) с калиткой маркой 7ВРД 30-30 (рис. 2.10а) по Серии 1.435.5-31.
А) 7ВРД 30-30 б) 1ВРД 30-30
Рисунок 2.10
