Типовые вопросы междисциплинарного экзамена по специальности 140211 «Электроснабжение»
Энерго- и электропитающие системы отраслевых объектов
1.1 Какими электрическими и электромеханическими параметрами характеризуются свойства асинхронного электродвигателя в пусковых и
рабочих режимах?
Ответ: В рабочем режиме двигатель характеризуется номинальной активной
мощностью, коэффициентом мощности и номинальным током.
В пусковом режиме - кратность пуска (пускового тока), отношение
пускового тока к номинальному.
К электромеханическим параметрам относят мощность на валу двигателя.
1.2 Что понимают под током короткого замыкания?
Ответ: Сверхток, обусловленный повреждением с пренебрежимо малым полным соиротивлением между точками, находящимися под разными потенциалами в нормальных рабочих условиях.
ТОК КОРОТКОГО ЗАМЫКАНИЯ — не предусмотренное нормальными условиями работы замыкание через малое сопротивление токопроводящих частей, имеющих различную полярность (постоянный ток), подключенных к различным фазам (многофазный переменный ток) или имеющих различные потенциалы (замыкание на землю, заземленные предметы и нулевые провода).
Короткое замыкание (КЗ) в электроустановках приводит к возникновению пожара из-за высокой температуры дуги в зоне замыкания (около 2000—4000°C). Характеризуется следующими показателями: способностью изоляции проводов возгораться от нагрева токопроводящих частей током или дугой КЗ; способностью образовывать в момент замыкания расплавленные (горящие) частицы проводниковых материалов, которые, разлетаясь на значительные расстояния, могут создавать самостоятельные очаги пожара.
1.3 Как определяют тепловой импульс короткого замыкания?
Ответ: Изменение времени отключения повреждения
Одной из основных задач является определение точного времени срабатывания защиты и конечной температуры токоведущей жилы проводника в условиях изменения параметров КЗ (температуры, активного сопротивления, тока).
За основу при разработке алгоритма расчета были приняты следующие принципиальные положения:

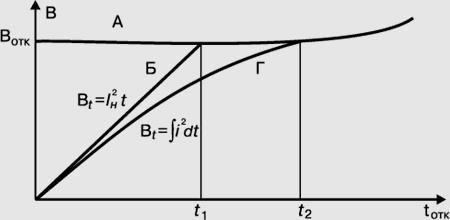

Рис.1.
Изменение времени срабатывания тепловых расцепителей автоматов в связи с увеличением активного сопротивления проводников в процессе КЗ
- срабатывание тепловых (и полупроводниковых) расцепителей происходит при определенном значении полученного ими теплового импульса – Вотк. Величина теплового импульса, при котохарактеристик тепловых расцепителей, соответствующих ГОСТ Р50030.2, остается постоянной, не зависящей от кратности тока КЗ по отношению к номинальному току этих расцепителей (кривая А на рис.1). Исключения составляют только малые значения кратности тока КЗ и соответственно большие времена его отключения, при которых начинает сказываться фактор теплоотдачи в окружающую среду;
- нарастание теплового импульса при неизменной величине тока КЗ происходит линейно:
(прямая
Б) (1)
где Iн – неизменное значение тока КЗ, t – текущее время.
В этом случае время отключения КЗ составляет tотк=Вотк / I2н ;
- при изменяющемся во времени токе КЗ нарастание теплового импульса происходит по сложной зависимости:
(2)
где i – текущее значение тока КЗ, соответствующее текущему значению времени – t.
Значение тока в каждый момент времени рассчитывается в соответствии с изменяющейся величиной активного сопротивления, зависящего от температуры токоведущей жилы кабеля, по которой протекает ток КЗ.
Расчет времени срабатывания теплового расцепителя выполняется на ПЭВМ с использованием метода итерации и графоаналитических зависимостей, о которых говорилось в 1-й части статьи.
Как показывает кривая Г, с учетом спада тока в процессе КЗ нарастание теплового импульса происходит медленнее, чем при неизменной величине тока КЗ, и время отключения повреждения оказывается соответственно больше (t2 > t1).
Точное определение времени срабатывания защитного аппарата важно не только при расчетах кабелей на невозгорание, но и для обеспечения требования п. 1.7.79 ПУЭ относительно времени отключения, а также селективности работы защит.
В данном случае следует обратить внимание на то, что селективность необходима не только между вводным автоматом и автоматами отходящих от щита 0,4 кВ фидеров, но и между вводным и секционным автоматом. Иначе при срабатывании АВР на неустраненное КЗ все потребители СН могут потерять питание.
1.4 Что понимают под термической стойкостью электрооборудования?
Ответ: Для термической стойкости аппаратов должно быть выполнено условие
Вк < Iкз • t тер ,
где Вк - импульс квадратичного тока короткого замыкания, пропорциональ-ный количеству тепловой анергии, выделенной за время короткого замыка-ния; Iкз - номинальный ток термической стойкости аппарата; tтер - номи-нальное время термической стойкости аппарата. Аппарат может выдержать ток Iкз в течение времени tтер.
1.5 Что понимают под током включения и отключения выключателя?
Ответ: Номинальный ток включения выключателя - это ток КЗ, который выключатель с соответствующим ему приводом способен включить без повреждения (без приваривания контактов) при наибольшем рабочем напряжении. Ток включения не должен превышать 2,5-кратный ток отключения.
Номинальный ток отключения выключателя - это наибольший ток КЗ (действующее значение периодической составляющей), который выключатель способен отключить при наибольшем рабочем напряжении при заданных условиях восстановления напряжения и заданном цикле коммутационных операций, которые обязан совершить коммутационный аппарат.
1.6 Как определяется максимальный расчетный ток нормального режима выключателя? Ответ: Определяется по максимальной расчетной мощности по формуле
Порядок расчета максимального потребляемого тока нагрузки (Iмакс): 1. Определить мощность нагрузки в ваттах. Суммарная мощность нагрузки для группы: Рмакс = Р1 + Р2 + ... + Рn, Вт; где Р1, Р2...Рn — мощности отдельных электроприёмников в группе, Вт. 2. Вычислить максимальный ток нагрузки (Iмакс) в амперах. Расчётный ток нагрузки: Iмакс = Pмакс/U; где U — рабочее напряжение, В. Обычно для однофазной нагрузки — 220 В, для трёхфазной сосредоточенной нагрузки — 380 В х √3 = 660 В. Порядок выбора номинального тока автомата. 1. Вычислить номинальный ток автоматического выключателя (Iн), исходя из максимального потребляемого тока нагрузки (Iмакс): — для осветительных сетей: Iн ≥ Iмакс ; — для силовых линий к одиночным электроприёмникам: Iн ≥ 1.25Iмакс ; — для силовых линий к группам электроприёмников: Iн ≥ 1.1Iмакс.
1.7 Что понимается под начальным значением периодической составляющей тока короткого замыкания?
Ответ: Начальное действующее значение периодической составляющей тока короткого замыкания — условная величина, равная двойной амплитуде периодической составляющей тока короткого замыкания в начальный момент времени, уменьшенной в 2*корень(2) раз.
Начальное
действующее значение периодической
составляющей тока короткого замыкания
- условная величина, равная двойной
амплитуде периодической составляющей
тока короткого замыкания в начальный
момент времени, уменьшенной в 2
раз.
1.8 Что понимается под расчетным временем отключения выключателя?
Ответ: Это полное время отключения выключателя с момента подачи команды, включающее собственное время отключения выключателя от начала разведения контактов, до момента погасания дуги.
1.9 Как определяется значение периодической и апериодической слагающей тока в момент отключения короткого замыкания?
