45. Методики оценки возможности утечки информации.

1. Методика оценки возможности утечки информации по оптическому каналу

На риск утечки информации по оптическим каналам утечки информации влияет, прежде всего, количество и точность измерения видовых демаскирующих признаков объектов наблюдения, передаваемых по этим каналам. В свою очередь количество признаков и точность их измерения зависят от количества пикселей изображения объекта на сетчатке глаза, фотопленке или мишени ПЗС-матрицы оптического приемника. Чем из большего количества точек состоит изображение, тем большее количество признаков наблюдается на изображении объекта и с большей точностью они могут быть измерены. Количество точек определяется размерами объекта, дальностью наблюдения и разрешающей способностью средств наблюдения. Линейные размеры объекта и дальность наблюдения интегрально характеризуются угловыми размерами по горизонтали и вертикали объекта и . Если угловая разрешающая способность средства наблюдения по горизонтали и вертикали равны и соответственно, то количество точек изображения составит

N = .

Количество пикселей изображения является первичным параметром для оценки вероятности обнаружения и распознавания объекта наблюдения.

Зависимость вероятности обнаружения объекта от количества пикселей в его изображении по вертикали или горизонтали в первом приближении можно аппроксимировать экспоненциальной функцией вида

, где = 0,25 — нормирующий коэффициент, определяемый из условия: для обнаружения (распознавания) сложного объекта с вероятностью 0,9 необходимо около 9 точек по горизонтали и вертикали.

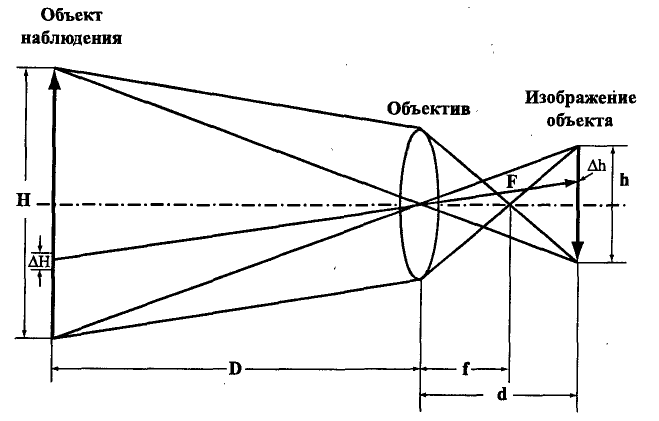

Количество пикселей, содержащееся в изображении объекта наблюдения, можно оценить по формуле линзы, иллюстрируемой рис. 27.4.

На рисунке объект высотой Н создает изображение высотой h. Точка изображения размером соответствует элементу объекта размером . Объект расположен на удалении D от объектива средства наблюдения. Объектив с фокусным расстоянием f на удалении d формирует изображение объекта. В общем случае d  f. Величины D, d и f связаны формулой линзы: . Так как D >> d, то d f. При этом условии выполняется равенство , из которого следует, что h = Hf / D. Количество пикселей, укладывающихся в размер h, равно hR, где R — разрешающая способность средства наблюдения в лин/мм. Разрешающая способность средства наблюдения рассчитывается как среднегеометрическая сумма разрешающих способностей объектива R_o и светочувствительного элемента R_э, т. е.

R =  . Окончательно, количество пикселей N в h определяется как N = RHf / D. Пиксель же изображения соответствует участку объекта размером = D / Rf.

После подстановки значения N в приведенную ранее формулу она приобретает вид:

.Так как риск утечки информации определяется, прежде всего, вероятностью обнаружения объектов, то в соответствии с этой формулой риск утечки информации по оптическому каналу повышается с увеличением линейного размера объекта, разрешающей способности средства наблюдения и фокусного расстояния его объектива, а уменьшается с увеличением длины канала.

Вероятность обнаружения и распознавания объектов наблюдения характеризует риск утечки информации по оптическому каналу.
