1.4. Отключение двух линий л 1–2 при сохранении параллельной работы станций 4 и 5
Определим аварийный дефицит мощности ∆Рг. [1]
Рно = Рн2 + Рн3 + Рн4 + Рн5 + Рн6 = 195 + 65 + 585 + 390 + 65 = 1300 МВт,
Рг = Рг4 + Рг5 = 520 + 520 = 1040 МВт,
При значении базисной мощности Рбаз = Рно = 1300 МВт найдём величину дефицита мощности в относительных единицах:
При выборе объёма АЧРI дополнительная разгрузка не потребуется.
Определим объём АЧРI: [1]
Определим объёмы АЧРII: [1]
Выбирается наибольшее значение ∆РАЧРII = 130 МВт.
Выполним расчёт переходного процесса в программе ACHR. Ниже приведены результаты расчёта для режима 4 (рис. 7).

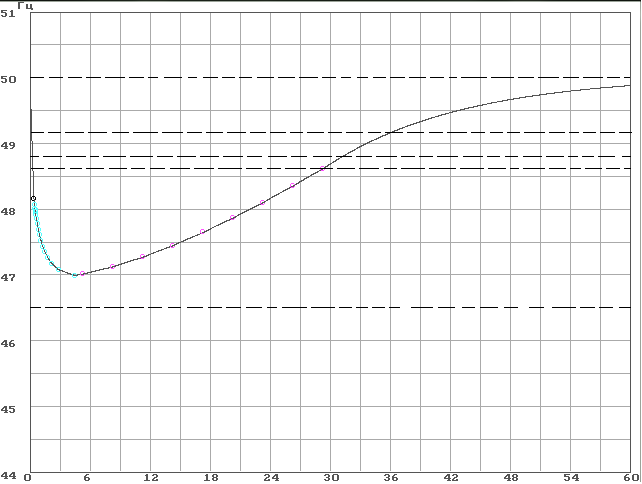

Рисунок 7 – Результаты расчёта в программе ACHR для режима 4
Частота во время переходного процесса не заходит в запрещённую зону, но к концу переходного процесса после действия АЧР не возвращается в разрешённый диапазон 49,2–50 Гц. Увеличим объём АЧРII и рассмотрим динамику процесса изменения частоты (рис. 8).
Рисунок 8 – Результаты расчёта в программе ACHR для режима 4 при увеличении объёма АЧРII
Как видно, для возврата частоты в разрешённый диапазон 49,2–50 Гц необходимо увеличить объём АЧРII до 160 МВт.
1.5. Отключение трансформаторов т5 при одной работающей цепи линии л 1–2 с последующей перегрузкой этой линии и её отключением из–за нарушения устойчивости
Определим аварийный дефицит мощности ∆Рг. [1]
Рно = Рн2 + Рн3 + Рн4 + Рн5 = 195 + 65 + 585 + 390= 1235 МВт,
Рг = Рг4 = 520 МВт,
При значении базисной мощности Рбаз = Рно = 1235 МВт найдём величину
дефицита мощности в относительных единицах:
При выборе объёма АЧРI требуется дополнительная разгрузка. Найдём минимальный объём дополнительной разгрузки.
кз = 1,1– коэффициент загрузки [1];
∆Рг.пред = 0,45 – 0,5 – предельно допустимое значение дефицита мощности [1].
Тогда
Определим объём АЧРI: [1]
Определим объёмы АЧРII: [1]
Выбирается наибольшее значение ∆РАЧРII = 138,26 МВт.
Выполним расчёт переходного процесса в программе ACHR. Ниже приведены результаты расчёта для режима 5 (рис. 9).
Рисунок 9 – Результаты расчёта в программе ACHR для режима 5
Как видно из рисунка 9, в результате действия АЧР к концу переходного процесса частоты установится на значении больше 50 Гц. Это говорит о избыточном действии АЧР. Примем меньшую уставку АЧРII по второму условию ∆РАЧРII = 123,5 МВт и рассмотрим динамику процесса (рис. 10).
Рисунок 10 – Результаты расчёта в программе ACHR для режима 5 при уменьшении объёма АЧРII
Как видно из рисунка 10, в результате уменьшения объёма АЧРII до значения ∆РАЧРII = 123,5 МВт в конце переходного процесса частота возвращается в разрешённый диапазон 49,2–50 Гц.
1.6. Отключение всех агрегатов станции 5 с сохранением нагрузки на её шинах (авария в котельной части) при одной работающей линии Л 1–2 с последующей перегрузкой этой линии и её отключением из–за нарушения устойчивости
Определим аварийный дефицит мощности ∆Рг. [1]
Рно = Рн2 + Рн3 + Рн4 + Рн5 + Рн6 = 195 + 65 + 585 + 390 + 65 = 1300 МВт,
Рг = Рг4 = 520 МВт,
При значении базисной мощности Рбаз = Рно = 900 МВт найдём величину дефицита мощности в относительных единицах:
При выборе объёма АЧРI требуется дополнительная разгрузка. Найдём минимальный объём дополнительной разгрузки.
Определим объём АЧРI: [1]
Определим объёмы АЧРII: [1]
Выбирается наибольшее значение ∆РАЧРII = 182 МВт.
Выполним расчёт переходного процесса в программе ACHR. Ниже приведены результаты расчёта для режима 6 (рис. 11).
Рисунок 11 – Результаты расчёта в программе ACHR для режима 6
Как видно из рисунка 11, в результате действия АЧР к концу переходного процесса частоты установится на значении больше 50 Гц. Это говорит о избыточном действии АЧР. Примем меньшую уставку АЧРII по второму условию ∆РАЧРII = 130 МВт и рассмотрим динамику процесса (рис. 12).
Как видно из рисунка 12, в результате уменьшения объёма АЧРII до значения ∆РАЧРII = 130 МВт в конце переходного процесса частота возвращается в разрешённый диапазон 49,2–50 Гц.
1.7. Отключение всех агрегатов станции 4 с сохранением нагрузки на её шинах (авария в котельной части) при одной работающей линии Л 1–2 с последующей перегрузкой этой линии и её отключением из–за нарушения устойчивости
Так как суммарные мощности станций 4 и 5 одинаковы, их поочерёдное отключение приводит к протеканию одинаковых процессов изменения частоты в системе. Поэтому нет необходимости рассматривать данный режим, так как процессы будут точно такими же, как в ранее рассмотренном режиме 6.
